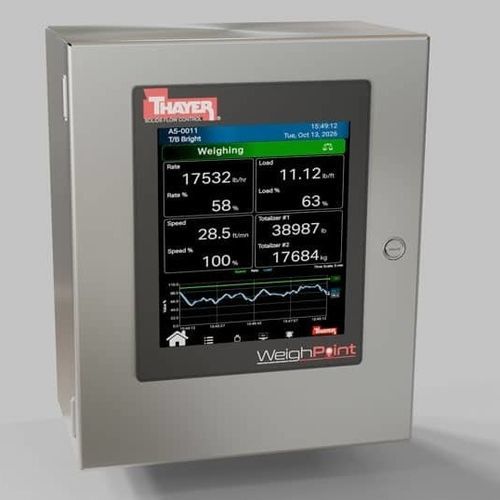

Digitaler Wägeindikator WeighPoint®

mit LCD-Grafikdisplaymit Touchscreeneinbaufähig

Produktübersicht
Der WeighPoint® Integrator von Thayer Scale ist ein panelmontiertes Wägesystem-Integrator mit Dual-Prozessor und 8-Zoll-Farb-Touchscreen-HMI, ausgelegt für Dauerbetrieb in anspruchsvollen Industrieumgebungen. Das modulare Design ermöglicht flexible Installationsplanung und Fernzugriff des Bedieners über PC oder Mobilgerät. Kommunikationsoptionen umfassen MODBUS/TCP, Ethernet/IP und Profinet. Ein feldmontiertes Waagenmodul liefert hochauflösende Digitalisierung von Last und Geschwindigkeit und kommuniziert mit dem Hauptmodul über CANBus zur Sicherung der Datenintegrität. Die Dual-Prozessor-Architektur trennt die Anzeigeaufgaben von Echtzeitsteuerungsfunktionen für einen stabilen Betrieb. Das System ist für Förderband- und Bandwaageanwendungen vorgesehen und lässt sich mit den RF-Bandwaagen und Wiegebandförderern von Thayer Scale integrieren, um optimale Wägeleistung zu erreichen.

Innovative WeighPoint® Funktionen

• Intuitive grafische 8-Zoll-Touchscreen-HMI für effiziente Bedienernavigation und -steuerung
• Konfigurierbare Anzeige- und Berichtseinstellungen inklusive Live-Trends zur Prozessüberwachung
• Dual-Prozessor-Architektur für verbesserte Reaktionsfähigkeit und stabilere Kommunikation
• Moderne Prozessor- und Hardwaretechnik zur Minimierung des Obsoleszenzrisikos
• Erweiterte proprietäre Wäge- und Steuerungsalgorithmen für präzise Materialmessung
• Mehrere Konfigurationen zur Unterstützung bevorzugter Steuerungsarchitekturen
• Konzipiert zur Unterstützung von Industrie-4.0-Anwendungen, einschließlich vorausschauender Wartung und Cloud-Analytik
• Erweiterte Sicherheitsverwaltungsfunktionen

Wesentliche Designmerkmale des WeighPoint® Integrator

• Modulare Konfigurationen zur Erfüllung unterschiedlicher Installationsanforderungen
• Benutzerfreundliche Oberfläche mit Zugriff auf Thayer Scales Bibliothek von Algorithmen und Funktionen
• Helles 8-Zoll (203,2 mm) Farb-Touchscreen-Display (1024 x 768, XGA) für hohe Sichtbarkeit
• Betriebstemperaturbereich: -20 bis 60 °C (Lagerung: -30 bis 70 °C)
• 4 mm Teflon™-freies, laminierendes Sicherheitsglas; kompatibel mit benutzerinstalliertem entspiegelndem Schutz
• Dual-Prozessor-Haupteinheit entlastet die Echtzeitsteuerung auf einen separaten Kern bei gleichzeitiger hoher Anzeigeleistung
• Zugriff auf nur gering gedämpfte Daten zur Optimierung der Prozesssteuerung
• Unterstützt bis zu vier Lastzellen (Dehnungsmessstreifen oder LVDT)
• Unterstützt Geschwindigkeitsgeber: Inkrementalgeber, Ringe mit Verzahnung oder Beschleunigungssensor
• Feldmontiertes Waagenmodul bietet hochauflösende Digitalisierung von Last und Geschwindigkeit
• 24-Bit A/D-Wandler
• Echtzeit-Betriebssystem
• Erweiterungsmodule für zusätzliche I/O-Fähigkeiten
• Mehrere Fieldbus-Schnittstellenoptionen für nahtlose Anbindung an Host-Leitsysteme
• Programmierparameter-Tooltips zur einfacheren Inbetriebnahme
• Umfangreiche, vom Benutzer konfigurierbare Diagnoseprotokolle und Berichte, inklusive automatischer Systemprotokolle und Ereignis-Historien

Spezifikationen

• Modellname: WeighPoint® Integrator
• Display: 8-Zoll (203,2 mm) Farb-Touchscreen, 1024 x 768 (XGA)
• Touchscreen-Sicherheitsglas: 4 mm Teflon™-freies Laminat
• Betriebstemperatur: -20 °C bis 60 °C (Lagerung: -30 °C bis 70 °C)
• Prozessor: Dual-Prozessor-Haupteinheit (separater Kern für Echtzeitsteuerung)
• Waagen-Digitalisierung: Feldmontiertes Waagenmodul mit hochauflösender Digitalisierung von Last und Geschwindigkeit
• Waage-zu-Haupt-Kommunikation: CANBus
• A/D-Wandlung: 24-Bit A/D-Wandler
• Lastzellensupport: Bis zu 4 Lastzellen (Dehnungsmessstreifen oder LVDT)
• Unterstützte Geschwindigkeitssensoren: Inkrementalgeber, Zahnkranz oder Beschleunigungssensor
• Kommunikation: MODBUS/TCP, Ethernet/IP, Profinet (und andere Fieldbus-Optionen)
• Betriebssystem: Echtzeit-Betriebssystem
• Installation: Panel-montierbares HMI; modulare Konfigurationen und Erweiterungsmodule für zusätzliche I/O
• Fernzugriff: Bedienerschnittstelle über PC oder Mobilgerät zugänglich
• Vorgesehene Anwendungen: Förderband- und Bandwägung; Integration mit den RF-Bandwaagen und Wiegebandförderern von Thayer Scale
