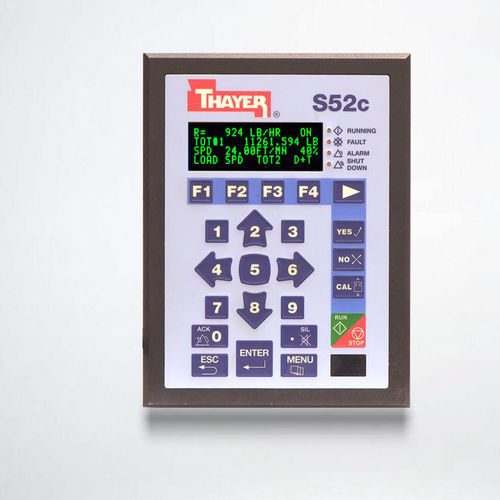

Gewichtsverlust-Dosiergerätcontroller S52c

Übersicht
Der S52c-Regler für Bandwaagen und Loss-in-Weight-Anwendungen ermöglicht einfache Inbetriebnahme, Kalibrierung und Wartung über ein intuitives Menü. Integrierte Softwareprüfungen minimieren Bedienerfehler und vereinfachen die Inbetriebnahme.

Funktion
Der S52c steuert und überwacht den Materialfluss an Bandwaagen- und Loss-in-Weight-Fördersystemen durch Last- und Geschwindigkeitsmessung. Gewicht wird als Masse pro Längeneinheit und Geschwindigkeit als Länge pro Zeit verarbeitet, um eine kontinuierliche Regelung des Zielflusses bzw. Sollwertes zu ermöglichen. Im Loss-in-Weight-Betrieb ermittelt der Regler den momentanen Durchsatz und kumulierte Werte aus der Gewichtsänderung des Behälters. Die Geschwindigkeitsinformation dient der volumetrischen Regelung, Nachfülllogik und Störungsdämpfung. Betriebsdaten werden lokal angezeigt und können per Feldbus übertragen werden.

Wesentliche Betriebsarten / Anwendungen

• Bandwaagenregler
• Loss-in-Weight-Fördererregler
• Chargenregler (Batch)
• Unterstützt Dehnmessstreifen- und LVDT-Wägezellen

Stromversorgungsanforderungen

• Spannung: 120–240 VAC
• Frequenz: 50–60 Hz
• Phasenanforderung: Einphasen
• Leistungsaufnahme: < 43 W
• Netzschutz: abgesichert

Umgebungsanforderungen

• Bereichsklassifikation: nicht gefährdet
• Betriebstemperatur: -10 bis +65 °C (14 bis 149 °F)
• Betriebsfeuchte: 10 bis 90 % nicht kondensierend
• Lagerungstemperatur: -20 bis +85 °C (-4 bis 185 °F)
• Lagerfeuchte: 5 bis 95 % nicht kondensierend
• Betriebshöhe: bis zu 2000 m
• Lagerhöhe: bis zu 3000 m (70 kPa)
• Kühlung: natürliche Konvektion
• Verschmutzungsgrad: 2

Standardmaße

• Offenes Chassis: IP23, H 8,0" x B 6,0" x T 4,5" (203,2 x 152,4 x 114,3 mm)
• Gehäuse: IP66, H 11,81" x B 9,84" x T 5,91" (300 x 250 x 150 mm)

Zulassungen

• Underwriters Laboratories: UL File #E208487

Standard-Eingangs-/Ausgangsspezifikationen

• Analoger Eingang: 2-Draht Schleifenversorgung, 4–20 mA typisch (30 mA max.); Eingangsimpedanz 169 Ω; Spannungsabfall 3,38 V typisch (5,1 V max.); 22-Bit-Auflösung; AI-1 programmierbar
• Analogausgang: Isolierter 4–20 mA-Ausgang, bis 750 Ω Last, sourcing; +24 VDC Compliance; Bereich 0–24 mA; 16-Bit-Auflösung; AO-1 programmierbar
• Digitale Eingänge: trockene Schließkontakte; sourcing +12 VDC mit ≥10 mA Sink; DI-DS Antriebsstatus; DI-1/2/3 programmierbar
• Digitale Ausgänge: isolierte Relaisausgänge DO-1/2 Form A (programmierbar); DO-3 Form A Halbleiterrelais 240 VAC/VDC, 100 mA max.; Remote-Totals Form A Halbleiterrelais 240 VAC/VDC, 100 mA max.

Spezifikationen / Technische Daten

• Modell: S52c
• Produkttypen: Bandwaagenregler, Loss-in-Weight-Fördererregler, Batch-Regler
• Unterstützte Wägezellen: Dehnmessstreifen und LVDT (plus Geschwindigkeitssensoren)
• Stromversorgung: 120–240 VAC, 50/60 Hz, einphasig, <43 W
• Gehäuseoptionen: IP23 offenes Chassis oder IP66 geschütztes Gehäuse
• Betriebsbereich: -10 bis +65 °C; Lagerung -20 bis +85 °C
• Höhe: Betrieb bis 2000 m; Lagerung bis 3000 m
• I/O: 4–20 mA analog I/O, schleifenversorgte AI, trockene DI, isolierte Relais- und SSR-DO
• Kühlung: natürliche Konvektion
• Zulassung: UL File #E208487
