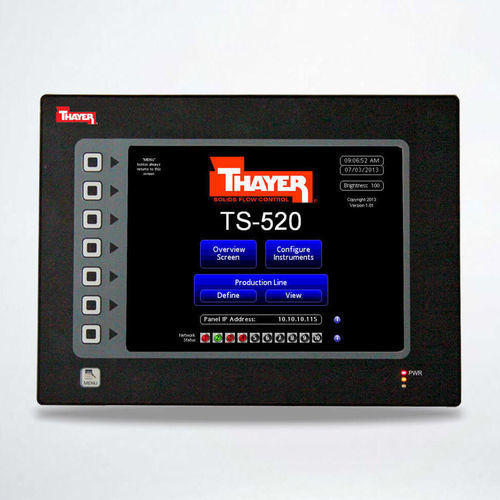

HMI mit Touchscreen TS-520

mit resisitivem TouchscreeneinbaufähigTFT LCD

Übersicht
Das TS-520 ist ein grafisches Bediener-Interface-Terminal zur Überwachung und Steuerung von THAYER-Wiegeförderern. Es bietet ein Touchscreen-Grafikdisplay mit Trenddarstellung, statistischer Kontrolle, Diagnosefunktionen und Rezeptverwaltung für bis zu zwölf (12) Förderer (abhängig von der Konfiguration). Geeignet für industrielle Wiege- und Dosieranwendungen mit zentraler Bedienung und Fernzugriff.

Modell
SINGLE und MULTI-FEEDER MODEL TS-520 GRAPHIC LCD OPERATOR INTERFACE TERMINAL MIT VGA-DISPLAY UND TOUCHSCREEN

Produktdetails
Das TS-520 ermöglicht die zentrale Überwachung und Steuerung von THAYER-Wiegeförderern. Fördererdaten werden grafisch mit historischen Trends und konfigurierbaren Trendanzeigen dargestellt. Das Terminal umfasst Rezeptbefehle, One-Touch-Hilfe, vollständige Diagnosen und Datenerfassung zur Produktionssteuerung und Fehlerbehebung.

Funktionen

• Verbindung zu bis zu zehn (10) Geräten (S52, Series 5200) über Ethernet-Netzwerk; unterstützt bis zu zwölf (12) Förderer je nach Konfiguration
• Konfiguration und Personalisierung von bis zu acht separaten Produktlinien
• Mehrfachbildschirmwahl (Produktionslinien, einzelne Instrumentenbildschirme)
• Individuelle Programmierung jedes Instruments über das Netzwerk
• One-Touch-Hilfe für Programmierung und Einrichtung
• Vollständige Diagnosefunktionen für jedes netzwerkfähige Instrument
• Benutzerkonfigurierbare Trendanzeige für Laufzeitvariablen
• Datenprotokollierung und Speicherfähigkeit pro Instrument
• Remote-Ansicht und Bedienung über Netzwerkverbindung
• Konfiguration und Firmware in nichtflüchtigem FLASH-Speicher
• 10,4″ TFT-Display
• Resistiver Analog-Touchscreen
• Ethernet-Anschluss mit Remote-Webzugang und Steuerung
• Compact Flash für Betriebscode und Datenspeicher
• NEMA 4X / IP66 Frontplatte
• 24 V DC Betrieb

Technische Daten

• Modell: TS-520
• Unterstützte Instrumente: S52, Series 5200
• Maximale unterstützte Förderer: bis zu zwölf (12) THAYER-Wiegeförderer (konfigurationsabhängig; typische Ethernet-Konfigurationen unterstützen bis zu zehn (10) Geräte)
• Display: 10,4″ TFT
• Touchscreen: resistiver Analog-Touchscreen
• Netzwerk: Ethernet-Verbindung für Instrumente; Remote-Webzugang, Remote-Ansicht und -Betrieb
• Datenaufzeichnung: Datenprotokollierung; Compact Flash für OS und Daten; Konfiguration/Firmware in nichtflüchtigem FLASH
• Frontplattenbewertung: NEMA 4X / IP66
• Stromversorgung: 24 V DC
