Digitaler Wandler ISO7741

KommunikationSignalSpannung / Strom

Kurzbeschreibung
Der ISO7741 ist ein 4‑kanaliger digitaler Isolator, der galvanische Trennung zwischen CMOS/LVCMOS I/Os bietet. Jeder Kanal verwendet Ein- und Ausgangspuffer, die durch eine doppelte kapazitive SiO2-Isolationsbarriere getrennt sind. Die Familie umfasst Varianten mit Basic- und Reinforced-Isolation (EN/UL) sowie Optionen für den voreingestellten Ausgangszustand (voreingestellt High oder Suffix F = voreingestellt Low). Enable‑Pins ermöglichen es, Ausgänge in hohen Impedanzzustand zu versetzen für Multi‑Master‑Designs und zur Reduzierung des Verbrauchs.

Wesentliche Merkmale (Kurzfassung)

• Max. Datenrate: 100 Mbps
• Isolationsbarriere mit prognostizierter Lebensdauer >30 Jahre bei 1500 VRMS
• Isolationswerte bis zu 5000 VRMS (DW) und 3000 VRMS (DBQ), variantabhängig
• Surge‑Fähigkeit (VIOSM) bis 12,8 kV bei ausgewählten Varianten
• Typisches CMTI ~±100 kV/µs; minimale CMTI‑Werte produktabhängig
• Versorgungs‑ und Level‑Translation: 2,25 V bis 5,5 V
• Voreingestellte Ausgänge: High (ISO774x) oder Low (ISO774xF)
• Betriebstemperatur: −55 °C bis 125 °C
• Niedriger Stromverbrauch: typ. ~0,88 mA (DC) und ~1,5 mA je Kanal bei 1 Mbps
• Typische Propagation Delay: ~10,7 ns (5 V Versorgung)
• System‑EMV‑Funktionen: ESD, EFT und Surge‑Immunität; ±8 kV IEC 61000‑4‑2 Kontaktentladung über die Barriere; geringe Emissionen

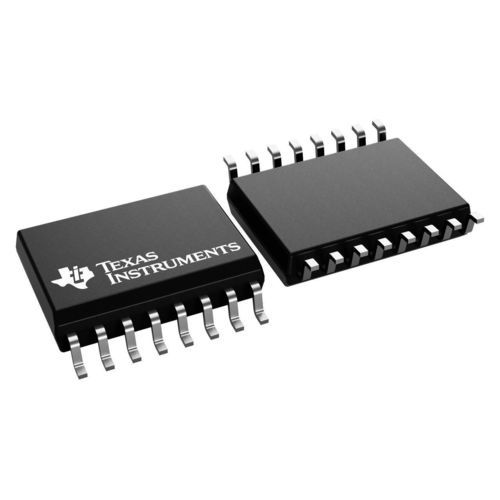

• Gehäuse: Wide‑SOIC (DW-16) und QSOP/SSOP (DBQ-16)
• Automotive‑Varianten verfügbar (ISO774x‑Q1)
• Sicherheitszertifikate: VDE/EN IEC 60747‑17, UL 1577, IEC 61010‑1, IEC 62368‑1, IEC 60601‑1, GB 4943.1 (variantabhängig)

Gehäuse, Abbildungen und Medien auf der Produktseite
Gehäuseoptionen: 16‑pol Wide‑SOIC (DW) und 16‑pol SSOP/QSOP (DBQ). Die Produktseite stellt Package‑Zeichnungen, vereinfachte Schaltpläne, Blockdiagramme und Bilder zur Verfügung, um Anschlüsse und Gehäuseabmessungen zu veranschaulichen.

Anwendungen und Hinweise zur Verwendung
Der ISO7741 isoliert digitale Schnittstellen und verhindert, dass Stör‑ oder Transientenströme auf Datenbussen (RS‑485, RS‑232, CAN) in das lokale Massepotenzial eindringen. Typische Anwendungen: industrielle Kommunikationsschnittstellen, isolierte Datenerfassung, Motorantriebe und Systeme mit Anforderungen an Basic‑ oder Reinforced‑Isolation. Für optimale Ergebnisse mit isolierter Versorgung betreiben und die Layout‑Empfehlungen im Datenblatt beachten, um System‑EMV und Sicherheitsanforderungen zu erfüllen.

Datasheet und technische Dokumente
Datasheet, Application Notes, Zertifikate, Evaluationsboard‑Guides und Simulationsmodelle sind auf der Produktseite verfügbar, um Entwicklung, Tests und Zertifizierung zu unterstützen.

Technische Spezifikationen

• Anzahl Kanäle: 4
• Richtung(en): 3 vorwärts / 1 rückwärts
• Integrierte isolierte Versorgung: Nein
• Isolationsbewertung: Basic, Reinforced (variantabhängig)
• Standardausgang: High oder Low (Suffix F = Low)
• Datenrate (max): 100 Mbps
• Protokolle: GPIO, PWM, SPI, UART
• VIOSM (Surge) (VPK): 7.800; 10.000; 12.800 (abhängig von der Variante)
• VIOTM (Transient) (VPK): z. B. 4.242; 8.000
• VISO (Vrms): 3000 (DBQ), 5000 (DW)
• CMTI (min): 85.000 V/µs
• Betriebstemperatur: −55 °C bis 125 °C
• Versorgungsspannung: 2,25 V bis 5,5 V
• Propagation Delay (typ): 0,0107 µs (10,7 ns)
• Stromaufnahme pro Kanal (typ): 0,88 mA (DC); ~1,48–1,5 mA bei 1 Mbps
• Kriechstrecken / Luftspalte (min): 3,7 mm oder 8 mm (variantabhängig)
