CAN-Transceiver SN65HVD230

für problematische UmgebungenAutomatisierungDatenübertragung

Übersicht
Der SN65HVD230 ist ein 3.3 V CAN‑Transceiver, kompatibel mit dem ISO 11898‑2 High‑Speed CAN‑Physical‑Layer. Er ist für Datenraten bis zu 1 Mbps ausgelegt und verbindet 3.3‑V Mikrocontroller/CAN‑Controller mit einem differentiellen CAN‑Bus für industrielle, Gebäudeautomations‑ und Automotive‑Anwendungen. Das Bauteil ist für raue Umgebungen ausgelegt und bietet mehrere Schutzfunktionen sowie einen großen Gleichtaktbereich.

Betriebsarten und R_S‑Pin
Der R_S‑Pin (Pin 8) unterstützt drei Betriebsarten: High‑Speed (R_S an Masse), Slope‑Control (externer Widerstand zwischen R_S und Masse zur Einstellung der Flankensteilheit) und Low‑Power. Beispiele für Slew‑Rates: ≈15 V/µs bei 10 kΩ, ≈2 V/µs bei 100 kΩ. Der SN65HVD230 bietet einen Niedrigstrom‑Standby‑Modus (nur Hören), bei dem der Treiber aus ist und der Empfänger aktiv bleibt; der SN65HVD231 bietet einen Sleep‑Modus mit deaktiviertem Treiber und Empfänger.

Schutzfunktionen und Robustheit
Der Transceiver arbeitet über einen Gleichtaktbereich von −2 V bis 7 V und hält Gleichtakttransienten von ±25 V stand. Integrierte Schutzfunktionen umfassen Cross‑Wire‑Schutz, Verlust‑der‑Masse‑Schutz, Überspannungsschutz, Übertemperaturschutz sowie Thermal‑Shutdown. Außerdem vorhanden: Open‑Circuit‑Fail‑Safe und glitch‑freie Power‑Up/Power‑Down‑Schutzfunktionen für Hot‑Plug‑Anwendungen.

Merkmale

• Betrieb mit einer einzigen 3.3 V Versorgung
• Kompatibel mit ISO 11898‑2 (High‑Speed CAN)
• Niedrigstrom‑Ersatz für PCA82C250‑Footprint
• ESD‑Schutz an Bus‑Pins > ±16 kV HBM
• Hohe Eingangsimpedanz — bis zu 120 Knoten am Bus
• Einstellbare Treiber‑Übergangszeiten über R_S zur Emissionsverbesserung
• SN65HVD230: Niedrigstrom‑Standby (~370 µA typ.)
• SN65HVD231: Ultra‑niedriger Sleep (~40 nA typ.)
• Für Datenraten bis zu 1 Mbps ausgelegt
• Thermal‑Shutdown und Open‑Circuit‑Fail‑Safe
• Glitch‑freie Power‑Up/Power‑Down‑Schutzfunktionen

Technische Daten

• Protokolle — CAN
• Anzahl Kanäle — 1
• Versorgungsspannung — 3,0 bis 3,6 V
• Bus‑Fehlerspannung — -4 bis 16 V
• Gleichtaktbereich auf dem Bus — -2 V bis 7 V; transient‑fest ±25 V
• Signalisierungsrate (max) — 1 Mbps
• ESD‑Schutz an Bus‑Pins — > ±16 kV HBM
• Max. Knoten am Bus — bis zu 120 (hohe Eingangsimpedanz)
• Standby‑Strom (SN65HVD230) — ~370 µA (typ.)
• Sleep‑Strom (SN65HVD231) — ~40 nA (typ.)

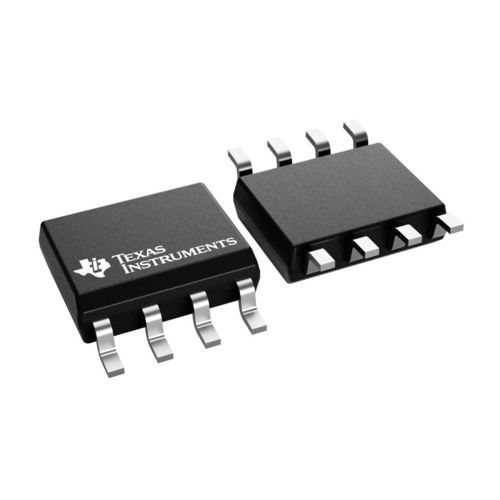

• Gehäuse — typ.: SOIC 8‑pol. (D)

Gehäuse und Dokumentation
Typisches Gehäuse: SOIC 8‑polig. Datenblatt, Application Notes, IBIS‑Modelle und Informationen zu Evaluationsmodulen sind für Design, Simulation und Prüfung verfügbar.
