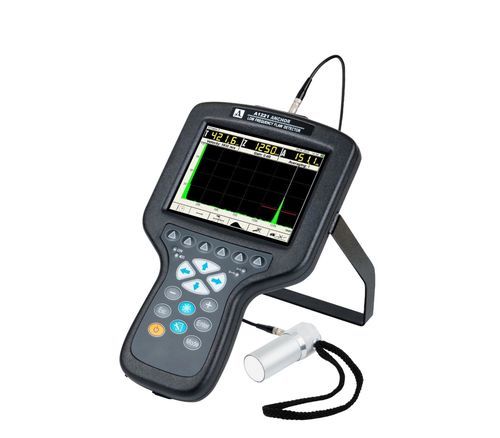

Gerät zur zerstörungsfreien Prüfung durch Ultraschall / Impulsecho Anchor

Anchor ist ein Niederfrequenz-Ultraschallprüfgerät, das für die In-situ-Qualitätsbewertung von Betonankern, massiven Bewehrungsstäben und -elementen sowie Metallelementen mit Hilfe von Niederfrequenz-Ultraschallwellen entwickelt wurde.Hauptanwendungsbereich: Zerstörungsfreie Prüfung von Ankerbolzen und ähnlichen Strukturelementen.Bewertungen, die durch die Platzierung des Ultraschallwandlers auf dem freien äußeren Ende des Bolzens durchgeführt werden:Erkennung von AnkerbrüchenRestlänge / Bruchteil BewertungAdhäsionsqualität BewertungAnwendungsmerkmale:Bewertbarer Bolzen / Bewehrungsdurchmesser20-40 Millimeter (0,8-1,6 Zoll)Nicht verpresste Bewertungslängebis zu 8 Metern (26,3 Fuß)Minimale Bewertungslänge0,3 Meter (9.8 Fuß)Beurteilbare Verpresstiefe in Betonbis zu 1 Meter (3,3 Fuß)Beurteilbare Verpresstiefe in Felsbis zu 4 Meter (13,1 Fuß)Technische Daten:ParameterWertBetriebsfrequenzbereich, kHz25-250Maximale Datenerfassungslänge, μs4000Bewertungslänge, m0.5-3Bewertungslänge von eingebetteten Stäben, mbis zu 1Bewertbarer Stabdurchmesserbereich, mm20-40Materialgeschwindigkeitsbereich, m/s500-15000Senderausgangsspannung, V±20, ±100, ±200SenderimpulsformBipolarer Mäander, 0.5÷5.0 PeriodenImpulswiederholungsrate, Hz1-45Verstärkungseinstellungsbereich, dB0-100, Stufe 1Anzahl der programmierbaren Punkte der DAC-Funktion24Dynamischer Bereich der DAC-Funktion, dB30StromversorgungEingebaute BatterieBetriebszeit, h14Akkuladezeit, h3DisplaytypTFT (640 х 480)Abmessungen der elektronischen Einheit, mm260×156×43Gewicht der elektronischen Einheit, kg0.8Betriebsbedingungen:Betriebstemperaturbereich, ºCvon -20 bis +45Relative Luftfeuchtigkeit bei +35°С, %, max95Ultraschall-Impulsecho-Methode:Die Ultraschall-Impulsecho-Methode ist eine weit verbreitete zerstörungsfreie Prüftechnik (NDT), die dazu beiträgt, die innere Unversehrtheit von Materialien zu beurteilen, indem sie Fehler wie Risse, Hohlräume, Delaminationen und andere innere Diskontinuitäten aufdeckt. Bei dieser Methode werden Hochfrequenz-Schallwellen (Ultraschall) verwendet, um ein Material zu durchdringen und die Zeit zu messen, die die Schallwellen benötigen, um von den inneren Merkmalen oder Defekten zurückzuprallen (oder zu "echoisieren"). Die Impuls-Echo-Methode eignet sich besonders gut für die Prüfung von Materialien wie Metallen, Beton, Keramik und Verbundwerkstoffen.Funktionsweise:Impulserzeugung: Ein Wandler erzeugt Hochfrequenz-Ultraschallwellen und sendet sie in das zu prüfende Material.Ausbreitung und Reflexion: Während sich die Schallwellen durch das Material bewegen, werden sie reflektiert, wenn sie auf eine Grenze zwischen verschiedenen Materialien oder einen Defekt wie einen Riss oder einen Hohlraum treffen: Der Schallwandler empfängt die reflektierten Schallwellen (Echos) und misst die Zeit, die für ihre Rückkehr benötigt wird.Datenauswertung: Die Zeit zwischen der Aussendung des Impulses und dem Empfang des Echos wird analysiert, um die Lage, Größe und Art der internen Fehler zu bestimmen.Anwendungen:Bauwesen: Inspektion von Betonstrukturen auf Hohlräume, Risse und Delaminationen.Fertigung: Bewertung von Schweißnähten und Erkennung von Defekten in Komponenten wie Rohren, Druckbehältern und Maschinen.Luft- und Raumfahrt und Automobilindustrie: Inspektion kritischer Komponenten wie Triebwerksteile, Flugzeugrahmen und Getriebe.Energie: Beurteilung des Zustands von Kraftwerksanlagen, Rohrleitungen und Windturbinenflügeln.Vorteile:Zerstörungsfrei: Ermöglicht die interne Inspektion, ohne Schäden zu verursachen.Hohe Genauigkeit: Liefert präzise Daten zu inneren Fehlern.Vielseitigkeit: Einsetzbar für eine Vielzahl von Materialien.Tragbare Geräte: Geeignet für Prüfungen vor Ort und im Labor.Tiefenmessung: Kann Fehler tief in einem Material erkennen.Bewertbarer Bolzen-/Stangendurchmesser: 20-40 mmNicht verpresste Bewertungslänge: bis zu 8 mMinimale Bewertungslänge: 0,3 mABewertbare Verpresstiefe in Beton: bis zu 1 mABewertbare Verpresstiefe in Fels: bis zu 4 mBetriebsfrequenzbereich: 25-250 kHzMaximale Datenerfassungslänge: 4000 μsBewertungslänge: 0,5-3 mABewertungslänge von eingebetteten Stangen: bis zu 1 mABewertbarer Stangendurchmesserbereich: 20-40 mmMaterialgeschwindigkeitsbereich: 500-15000 m/sSenderausgangsspannung: ±20, ±100, ±200 VSenderimpulsform: Bipolarer Mäander, 0,5÷5,0 PeriodenImpulswiederholrate: 1-45 HzVerstärkungseinstellbereich: 0-100 dB, Schritt 1Anzahl der programmierbaren Punkte der DAC-Funktion: 24Dynamischer Bereich der DAC-Funktion: 30 dBStromversorgung: Eingebauter AkkuBetriebszeit: 14 hAufladezeit des Akkus: 3 hDisplay-Typ: TFT (640 х 480)Abmessungen der elektronischen Einheit: 260×156×43 mmGewicht der elektronischen Einheit: 0,8 kgBetriebstemperaturbereich: von -20 bis +45 ºCRelative Luftfeuchtigkeit bei +35°С, max: 95%
