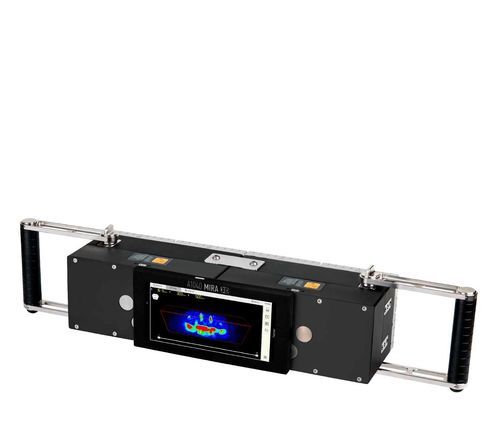

Gerät zur zerstörungsfreien Prüfung durch Ultraschall / Impulsecho Mira 3D Pro

für Tomographie

Der High-End-Tomograph für die Qualitätsbeurteilung von Betonbauwerken: Dickenmessung bis zu mehreren Metern, Bewehrungslokalisierung, Fehlersuche mit Ultraschall.MIRA 3D ist ein Niederfrequenz-Ultraschalltomograph für die manuelle und automatisierte Beurteilung von Betonbauwerken. Dank seiner neuartigen A-DPC®-Sensortechnologie bietet das neue MIRA eine unübertroffene Eindringtiefe, Prüfempfindlichkeit und Bildauflösung durch die Implementierung von dreidimensionalem FMC / TFM in jeder Geräteposition.BetriebsvorteileDas Gerät besteht aus einem leichten Gehäuse mit 4 x 8 aktiven Dry-Point-Contact-Schallköpfen mit integrierten Impulsgeber-Empfänger-Schaltungen und einer parallelen DAQ-Elektronik, die drahtlos mit einem leistungsstarken Smartphone verbunden ist, das die Bildrekonstruktions- und Visualisierungsalgorithmen mit Hilfe von parallelen Grafikprozessoreinheiten an Bord implementiert. Mit dieser Hardwarelösung wird die höchste Leistung für die 3D-TFM-Bildgebung in Echtzeit erreicht und mit speziellen Sendetechniken wie E-Boosting eine hervorragende Eindringtiefe auch bei der relativ kleinen aktiven Apertur des Gerätes erzielt. Die MIRA NEO DESKTOP Software zur Fernsteuerung der Geräte und zur 3D-Visualisierung und Analyse von Big Data ist ein wesentlicher Bestandteil des im Lieferumfang enthaltenen Gerätes. Das offene Datenformat für kundenspezifische Entwicklungen durch den Anwender - für Offline- und Online-Anwendungen - rundet das Funktionspaket dieses außergewöhnlichen Instruments ab.Nutzung / HauptanwendungenLokalisierung von Bewehrungsstäben und anderen Elementen (Spannglieder, Anker, Hohlrohre, Kabel), auch über Bewehrungslagen hinausDetektion von Materialhohlräumen, Abschätzung ihrer Lage und Größe in 3D: hohlräume, Einschlüsse, Waben, RisseDickenmessung bei einseitigem ZugangErkennung von Injektionsfehlern in Spannrohren und InjektionsmuffenBewertung von feuerfesten SteinenTechnische DatenParameterWertGerätetypMehrkanal-Ultraschall-Impulsecho-Tomograph mit eingebautem Matrix-Wandler-ArrayAnzahl der Kanäle64 (erweiterbar auf 96, 128 etc.)Anzahl der unabhängigen Elemente in der Matrixwandleröffnung64 (erweiterbar auf 96, 128 usw.)Art der UltraschallwandlerAktive Dry-Point-Contact (A-DPC®)-Wandler mit verschleißfesten Keramikspitzen und integrierter ImpulsempfängerelektronikBandbreitevon 10 bis 90 kHzMaterialschallgeschwindigkeitsbereichvon 1.000 bis 4.000 m/s (von 40 bis 157 Zoll/s)Maximale Eindringtiefe in Stahlbetonüber 4.000 mm (157 inch)Batteriebetriebszeitbis zu 10 StundenMaximale Abmessungen einer Einheit ohne Griffe400x125x100 mm (15,8 x 4,9 x 3,9 inch)Maximales Gewicht der Elektronikeinheit mit den Batterien, Griffen und montiertem Tablet-PC5,6 kg / 12.3 poundsBetriebsbedingungenLufttemperaturbereichvon -10 bis + 50°С (von 14 bis 122°F)relative Luftfeuchtigkeit bei +35°С / 95°F, max.95 %Durchschnittliche Lebensdauer, min.5 jahreLieferumfangNameAnzahl, StückElektronikeinheit A1040 MIRA 3D mit 32 x A-DPC®-Schallwandlern1Verstellbarer Handgriff2Tablet-PC mit Schutzhülle1Referenzblock für Funktionstests1Austauschbarer Li-Ionen-Akku6Ladegerät1Austauschbare Netzstecker (US/UK/EU)3Stromkabel USB-C1USB-A auf USB-C Kabel1Hartschalenkoffer mit individueller Schaumstoffeinlage1Schraubendreher Hex-Plus 4.01Schraubendreher Hex-Plus 2.01СPappkarton für die Dokumentation1Garantiezertifikat1Bedienungsanleitung1Produkttyp: Ultraschall-Puls-Echo-TomographModell: Mira 3D ProMarke: TEQTOAnwendungen: Dickenmessung, Erkennung von Bewehrungsstäben und Fehlern, Beurteilung der Betonstruktur, Erkennung von Hohlräumen und Rissen, Erkennung von Injektionsfehlern, Beurteilung von feuerfesten SteinenTechnologie: A-DPC®-Sensor, 3D FMC/TFM, E-Boosting, drahtlose DAQ, Echtzeit-3D-BildgebungSoftware: MIRA NEO DESKTOP für Fernsteuerung und 3D-Visualisierung
