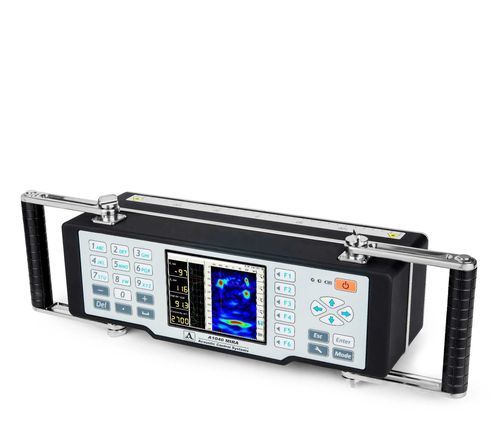

Gerät zur zerstörungsfreien Prüfung durch Ultraschall / Impulsecho Mira

für Tomographie

Produktübersicht:Dickenmessung, Bewehrungs- und Risserkennung.zur Qualitätsbewertung von Betoninfrastrukturen mit 3D-Darstellung des Prüfvolumens. Ein tragbarer, handgehaltener Ultraschalltomograph ist für die Abbildung der inneren Struktur von Beton bei einseitigem Zugang konzipiert. Der Tomograph stellt eine vollständig autonome Messeinheit zur Erfassung und tomographischen Verarbeitung der gewonnenen Daten dar. Die Messeinheit enthält ein Matrixantennen-Array aus 48 (12 Blöcke mit je 4 Elementen) niederfrequenten Breitband-Scherwellenwandlern mit Dry-Point-Kontakt und verschleißfesten Keramikspitzen. Daher können sie lange Zeit mit rauen Oberflächen arbeiten. Jeder Schallkopf ist mit einer unabhängigen Federaufhängung ausgestattet, so dass auch auf unebenen Oberflächen geprüft werden kann. Die Nennfrequenz des Arrays beträgt 50 kHz.Betriebsvorteile:Die Schnittstelle des Geräts ermöglicht die Arbeit mit Laserstrahlen, die auf die Oberfläche des Prüfobjekts projiziert werden, was die korrekte Einhaltung des Verschiebungsschritts des Antennenarrays während der kompletten technischen Diagnostik ermöglicht.Handliches, leichtes Gehäuse und verstellbarer Griff für bequemes Arbeiten auf horizontalen, vertikalen und Dachflächen.Große und helle TFT-Anzeige und Tastatur für einfache Einstellung, Modusauswahl und Inspektion mit Anzeige der Ergebnisse in Echtzeit.Interne wiederaufladbare Batterie bietet 5 Stunden Betrieb; erhöhter Lade-Entlade-Zyklus erhöht die Zuverlässigkeit für langfristige Anwendung. Datenübertragung auf einen externen PC zur Weiterverarbeitung über eine spezielle Software.Die Inspektion erfolgt als schrittweise Sondierung mit Datenkombination und Volumenrekonstruktion über die gesamte gescannte Fläche.Einsatz / Anwendungen:Inspektion von Betonkonstruktionen bis zu 2500 mm Dicke zur Konsistenzbewertung.Inspektion von Stahlbetonkonstruktionen bis 800 mm Dicke zur Konsistenzbeurteilung.Suche nach Fremdeinschlüssen, Löchern, Hohlräumen, Delaminationen, Füllungslecks und Rissen in Beton, Stahlbeton und Naturstein.Inspektion von Marmor- und Granitkonstruktionen bis 2000 mm Dicke.Suche nach Kunststoff- und Metallrohren (Durchmesser >10 mm) in Stahlbeton.Inspektion der inneren Struktur von Kohlenstoffstäben (Durchmesser >900 mm).Bewertung des Zustands von Kanälen mit beanspruchter Bewehrung in Stahlbetonbrücken.Inspektion von Unterkonstruktionen, Säulen, Überkopfabdeckungen in Ortbetonkonstruktionen zur Feststellung von Hohlräumen und Undichtigkeiten.Suche nach Hohlräumen hinter Auskleidungsplatten von U-Bahn- und Eisenbahntunneln.Inspektion von feuerfesten Blöcken von Glasblasöfen.Abschätzung der Dicke der Betondeckung und der Tiefe der Überdeckungsbewehrung.Dickenmessung bei einseitigem Zugang.Detaillierte Registrierung der erzielten Ergebnisse.Technische Daten:Scanning-GerätEingebautes Matrix-Antennen-ArrayBetriebsfrequenz25 - 85 kHzAnzahl der Schallköpfe im Antennen-Array48Typ der im Antennen-Array verwendeten SchallköpfeNiederfrequenz-Breitbandtransversal mit trockenem Punktkontakt und verschleißfesten KeramikspitzenGeschwindigkeitsbereichvon 1 000 bis 4 000 m/sMaximale Sichttiefe im Beton2500 mmDickenmessbereich50 - 600 mmMaximaler Fehler (X - Dicke)±(0.05∙X+10) mmMinimalgröße einer georteten Reflektorkugel 20 mm Durchmessermindestens 200 mm langin der Tiefe von 50 bis 400 mmDisplaytyp5.7'' TFT, FarbeEingebauter SpeicherFlash 7GbStromversorgungeingebauter AkkuSpannung11.2 VOBetriebsdauer (Akku)5 hPC-AnschlussUSBOBetriebstemperaturbereichvon -10 bis +50°CGewicht4.5 kgGröße, nicht mehr als ohne Griffe370 х 150 х 145 mmmit horizontal angeordneten Griffen470 х 150 х 170 mmmit vertikal angeordneten Griffen370 х 210 х 170 mmLieferumfang:А1040 MIRA - UltraschalltomographLadegerätUSB A - Micro B AnschlusskabelReisekofferVisualisierungs- und Auswertesoftware INTROVIEW - 12 Monatslizenz*Merkmale / Technische Daten (Zusammenfassung):Eingebautes Matrix-Antennen-Array mit 48 niederfrequenten Breitband-SchallwandlernBetriebsfrequenz: 25-85 kHzGeschwindigkeitsbereich: 1.000-4.000 m/sMaximale Sichttiefe in Beton: 2.500 mmDickenmessbereich: 50-600 mmMaximaler Fehler: ±(0,05∙X+10) mmDisplay: 5.7'' TFT, FarbeEingebauter Speicher: 7Gb FlashStromversorgung: eingebaute Batterie, 11,2 V, 5 h BetriebPC-Anschluss: USBBetriebstemperatur: -10 bis +50°CGewicht: 4,5 kgAbmessungen: 370x150x145 mm (ohne Griffe), 470x150x170 mm (Griffe horizontal), 370x210x170 mm (Griffe vertikal)
