AC-Drehmomentmotor QMTSynchron3-Phasen680 V
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Synchron, AC, 3-Phasen
- Spannung
- 680 V
- Konfiguration
- Permanentmagnet, frameless
- Anzahl der Pole
- mehrpolig
- Kühlung
- wassergekühlt
- Anwendung
- für Werkzeugmaschinen, für Robotik, für die Halbleiterindustrie
- Weitere Eigenschaften
- mit Direktantrieb, Bewegungskontrolle, Hochdrehmoment, Hochpräzision
- Leistung
Max: 11.019 W
(14,98 hp)Min: 0 W
(0 hp)- Intensität
Max: 45,8 A
Min: 0 A
- Drehmoment
Max: 4.307 Nm
(3.176,680177 ft.lb)Min: 0 Nm
(0 ft.lb)- Rotationsgeschwindigkeit
Max: 712 rpm
(4.473,6279 rad.min-1)Min: 0 rpm
(0 rad.min-1)- Durchmesser
Max: 485 mm
(19,09 in)Min: 230 mm
(9,06 in)- Betriebstemperatur
Max: 130 °C
(266 °F)Min: 20 °C
(68 °F)
Beschreibung

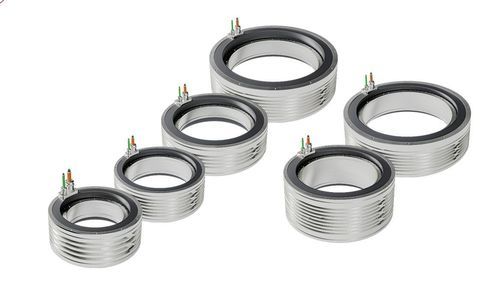

QMT motors
The QMT torque motor series is specifically designed for the machine tooling market and combines excellent mechanical compatibility with a synergy of power and precision. This improves the motion capabilities and thus enhances the overall performance of your existing machine design.
The QMT series consists of two subseries: the LA and HA series. The superior HA series has a higher rotor and delivers even higher performance thanks to its high power density.
Serien und Unterserien
Die QMT-Serie besteht aus zwei Unterserien: der LA-Serie und der rotorhöheren HA-Serie. Die HA-Unterserie verfügt über einen größeren Rotor und bietet höhere Leistung und höhere Leistungsdichte im Vergleich zu den LA-Varianten.
Anwendungen
Hauptmerkmale und Vorteile
Verfügbare Serien / Modelle (wie auf der Website dargestellt)
Technische Daten
The QMT torque motor series is specifically designed for the machine tooling market and combines excellent mechanical compatibility with a synergy of power and precision. This improves the motion capabilities and thus enhances the overall performance of your existing machine design.
The QMT series consists of two subseries: the LA and HA series. The superior HA series has a higher rotor and delivers even higher performance thanks to its high power density.
Serien und Unterserien
Die QMT-Serie besteht aus zwei Unterserien: der LA-Serie und der rotorhöheren HA-Serie. Die HA-Unterserie verfügt über einen größeren Rotor und bietet höhere Leistung und höhere Leistungsdichte im Vergleich zu den LA-Varianten.
Anwendungen
- Schneiden
- Schleifen
- Metrologie
- Rotations-Indexiertische
Hauptmerkmale und Vorteile
- Hervorragendes Haltemoment in kompakter Bauform, geeignet für schwere Aufgaben auf engem Raum
- Direkte Integration in die Maschinenstruktur (kein zusätzliches Getriebe/Antriebsstrang erforderlich)
- Großer offener Innenraumdurchmesser für Kabel- und Leitungsdurchführung
- Kein Kontakt zwischen Rotor und Stator → keine mechanische Abnutzung
- Bürstenloses Drehmomentmotordesign, das den Bedarf an Getrieben, Riemen und Reduzierern eliminiert
- Aluminiumgehäuse mit integrierten Wasserkühlkanälen als Standard zur Steigerung der maximalen Leistung
- Gehäuse mit Befestigungsbohrungen zur Vereinfachung der mechanischen Montage
Verfügbare Serien / Modelle (wie auf der Website dargestellt)
- QMT-HA 485 series
- QMT-HA 385 series
- QMT-LA 485 series
- QMT-LA 385 series
- QMT-LA 310 series
- QMT-LA 230 series
Technische Daten
- Produktfamilie: QMT torque motors
- Unterserien: LA series, HA series (HA = höherer Rotor, höhere Leistungsdichte)
- Mechanische Integration: direkte Integration in die Maschinenstruktur; Aluminiumgehäuse mit Befestigungsbohrungen
- Kühlung: integrierte Wasserkühlkanäle (Standard)
- Design: bürstenloser Drehmomentmotor (kein Rotor-Stator-Kontakt)
- Innenmaß: großer offener Innenmaßdurchmesser für Kabel/Leitungsdurchführung
- Zielanwendungen: Werkzeugmaschinen (Schneiden, Schleifen, Metrologie, rotative Indexierung)
