AC-Drehmomentmotor QTR 65 series

Synchron3-Phasen400 V

Übersicht

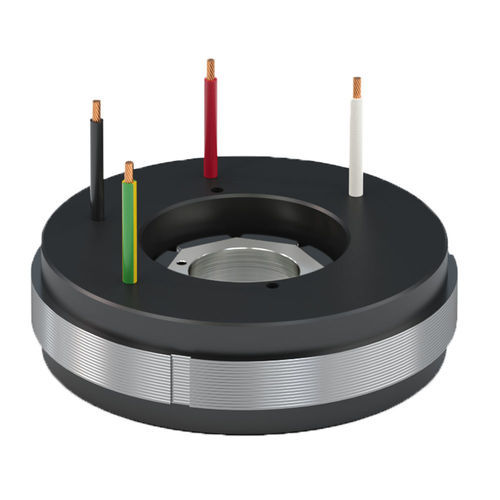

Der QTR 65 ist der kleinste Torquemotor der Tecnotion QTR-Familie. Mit einem Außendurchmesser von 65 mm und einem Innendurchmesser von 17 mm ist er für kompakte Direktantriebsanwendungen bei Niederspannung optimiert, beispielsweise für die Robotik und platzkritische Mechaniken.

Verfügbarkeit und Baugrößen

• Vier Bauhöhen: 65-17, 65-25, 65-34, 65-60
• Elektrischer Anschluss über fliegende Leitungen (flying leads) — kein festes Kabel, erleichtert die Integration

Drehmoment

• Enddrehmoment: 0,64 – 5,53 Nm
• Spitzendrehmoment: 0,41 – 3,89 Nm
• Dauerdrehmoment: 0,28 – 2,30 Nm

Wesentliche Eigenschaften und Merkmale

• Kompakter Außendurchmesser Ø 65 mm und Innendurchmesser Ø 17 mm für enge Einbausituationen
• Ausgelegt für Niederspannungsbetrieb und kleine Bauformen
• Fliegende Leitungen für flexibles Kabelrouting
• Mehrere Stack-Höhen zur Anpassung von Drehmoment und axialer Länge

Anwendungen
Primär für die Robotik vorgesehen; außerdem geeignet für Halbleiterausrüstung, Werkzeugmaschinen, Display- und Drucksysteme, die kompakte Direktantriebslösungen erfordern.

Auf der Produktseite verfügbare Ressourcen

• Technisches Datenblatt
• CAD-Dateien
• Produktbroschüren und Drehmoment-Handbuch
• Technische Webinare und zugehörige Dokumente (auf der Produktseite aufgelistet)

Technische Spezifikationen

• Außendurchmesser: 65 mm
• Innendurchmesser: 17 mm
• Verfügbare Bauhöhen: 65-17, 65-25, 65-34, 65-60
• Enddrehmoment: 0,64 – 5,53 Nm
• Spitzendrehmoment: 0,41 – 3,89 Nm
• Dauerdrehmoment: 0,28 – 2,30 Nm
• Elektrischer Anschluss: fliegende Leitungen (flying leads)
• Optimiert für kompakte und niederohmige Anwendungen
• Typische Einsatzbereiche: Robotik, Halbleiter, Werkzeugmaschinen, Displays, Druck
