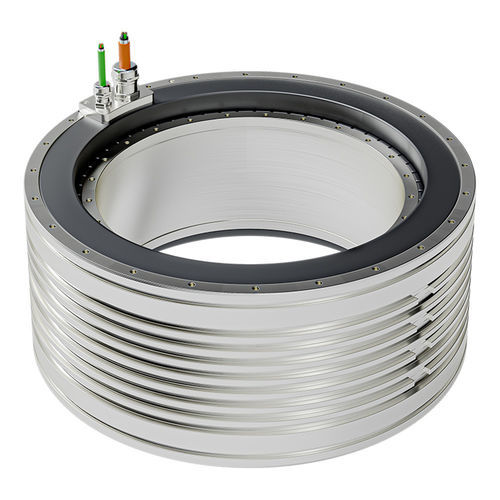

AC-Drehmomentmotor QMT-HA 385 seriesSynchron680 VPermanentmagnet
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Synchron, AC
- Spannung
- 680 V
- Konfiguration
- Permanentmagnet, frameless
- Anzahl der Pole
- mehrpolig
- Kühlung
- wassergekühlt
- Anwendung
- für Werkzeugmaschinen, für Robotik, für die Halbleiterindustrie
- Weitere Eigenschaften
- mit Direktantrieb, Bewegungskontrolle, Hochdrehmoment, Hochpräzision
- Leistung
Max: 7.753 W
(10,54 hp)Min: 0 W
(0 hp)- Intensität
Max: 45,8 A
Min: 0 A
- Drehmoment
Max: 2.678 Nm
(1.975,191436 ft.lb)Min: 0 Nm
(0 ft.lb)- Rotationsgeschwindigkeit
Max: 154 rpm
(967,6105 rad.min-1)Min: 0 rpm
(0 rad.min-1)- Durchmesser
Max: 385 mm
(15,16 in)Min: 385 mm
(15,16 in)- Betriebstemperatur
Max: 130 °C
(266 °F)Min: 20 °C
(68 °F)
Beschreibung
Torque QMT-HA 385 Serie
Maximale Effizienz mit mehr Drehmoment
Mit nur Ø385 definiert diese HA Serie neu, was bei gleicher Statorgröße möglich ist. Mit bis zu 41 % mehr Leistung wertet sie Ihre Maschine mit minimalem mechanischen Aufwand auf. Die HA-Serie zeichnet sich durch eine größere Rotorhöhe bei gleichbleibender Statoraußenseite aus.
Durch die nahtlose Drehmomentübertragung direkt auf Ihr Werkzeug werden Energieverluste und Spiel vermieden. Geringere Kosten, höhere Effizienz und Präzision, die über den Industriestandard hinausgeht – egal, ob Sie mehr Produktivität oder unübertroffene Genauigkeit anstreben.
Drehmoment
Anwendungen
Die Torque Direktantriebsmotoren sind für die Integration in die Halbleiterfertigung, Werkzeugmaschinen, Robotik, Display-Anwendungen und die Druckindustrie ausgelegt. Die QMT-HA 385 Serie richtet sich an Einsatzfälle, die hohe Drehmomentdichte, kompakte mechanische Integration und Direktantriebsleistung erfordern.
Maximale Effizienz mit mehr Drehmoment
Mit nur Ø385 definiert diese HA Serie neu, was bei gleicher Statorgröße möglich ist. Mit bis zu 41 % mehr Leistung wertet sie Ihre Maschine mit minimalem mechanischen Aufwand auf. Die HA-Serie zeichnet sich durch eine größere Rotorhöhe bei gleichbleibender Statoraußenseite aus.
Durch die nahtlose Drehmomentübertragung direkt auf Ihr Werkzeug werden Energieverluste und Spiel vermieden. Geringere Kosten, höhere Effizienz und Präzision, die über den Industriestandard hinausgeht – egal, ob Sie mehr Produktivität oder unübertroffene Genauigkeit anstreben.
Drehmoment
- Enddrehmoment: 1115 – 2678 Nm
- Spitzendrehmoment: 987 – 2371 Nm
- Dauerdrehmoment: 481 – 1261 Nm
- Die Bauhöhen sind: 385-90 // 385-110 // 385-130 // 385-160
Anwendungen
Die Torque Direktantriebsmotoren sind für die Integration in die Halbleiterfertigung, Werkzeugmaschinen, Robotik, Display-Anwendungen und die Druckindustrie ausgelegt. Die QMT-HA 385 Serie richtet sich an Einsatzfälle, die hohe Drehmomentdichte, kompakte mechanische Integration und Direktantriebsleistung erfordern.
Kataloge
QMT Torque Motors
24 Seiten
