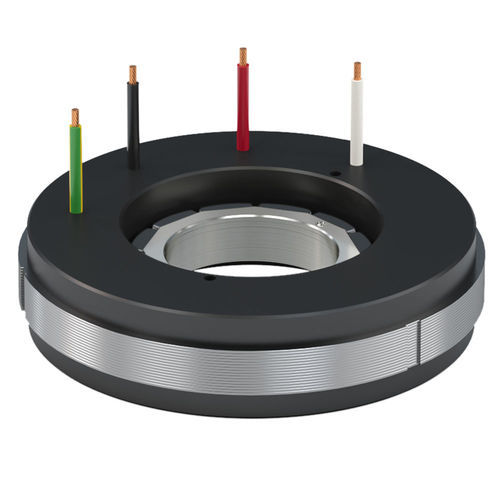

AC-Drehmomentmotor QTR 78 seriesSynchron3-Phasen400 V
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Synchron, AC, 3-Phasen
- Spannung
- 400 V
- Konfiguration
- Permanentmagnet, kompakt, frameless, klein
- Anzahl der Pole
- mehrpolig
- Anwendung
- für Werkzeugmaschinen, für Robotik, für Drehtisch, für Industrieanwendungen, für die Halbleiterindustrie
- Weitere Eigenschaften
- mit Direktantrieb, Bewegungskontrolle, Präzision
- Leistung
Max: 3.650,71 W
(4,96 hp)Min: 0 W
(0 hp)- Intensität
Max: 27,96 A
Min: 0 A
- Drehmoment
Max: 10,91 Nm
(8,046803 ft.lb)Min: 0 Nm
(0 ft.lb)- Rotationsgeschwindigkeit
Max: 9.000 rpm
(56.548,6678 rad.min-1)Min: 0 rpm
(0 rad.min-1)- Durchmesser
Max: 78 mm
(3,07 in)Min: 78 mm
(3,07 in)- Betriebstemperatur
Max: 100 °C
(212 °F)Min: 20 °C
(68 °F)
Beschreibung
QTR78 SERIE
Der QTR 78 ist die zweite verfügbare Größe der Tecnotion QTR-Reihe. Diese Serie bietet ein Dauerdrehmoment von 0,57 bis 4,41 Nm. Der größte Motor QTR 78-60 bietet ein Spitzendrehmoment von über 7,5 Nm.
Für maximale Flexibilität und Integration verwendet der QTR 78 fliegende Kabel statt eines Stromkabels. Die Bauhöhen des QTR 78 sind: 78-17 // 78-25 // 78-34 // 78-60. Prüfen Sie alle Vorteile und Eigenschaften, um eine Erklärung der Torquemotoren zu erhalten.
Highlights
Drehmoment
Enddrehmoment: 1,24 – 10,91 Nm
Spitzendrehmoment: 0,84 – 7,67 Nm
Dauerdrehmoment: 0,57 – 4,47 Nm
Die Bauhöhen sind: 78-17 // 78-25 // 78-34 // 78-60
Die größte Variante QTR 78-60 bietet ein Spitzendrehmoment von über 7,6 Nm.
Anwendungen
Ressourcen
Der QTR 78 ist die zweite verfügbare Größe der Tecnotion QTR-Reihe. Diese Serie bietet ein Dauerdrehmoment von 0,57 bis 4,41 Nm. Der größte Motor QTR 78-60 bietet ein Spitzendrehmoment von über 7,5 Nm.
Für maximale Flexibilität und Integration verwendet der QTR 78 fliegende Kabel statt eines Stromkabels. Die Bauhöhen des QTR 78 sind: 78-17 // 78-25 // 78-34 // 78-60. Prüfen Sie alle Vorteile und Eigenschaften, um eine Erklärung der Torquemotoren zu erhalten.
Highlights
- Großer Innendurchmesser 29 mm, geeignet für durchgehende Wellen- oder Großbohrungsintegration
- Für Niederspannungsbetrieb optimiert
- Kompakter Einbauraum für platzkritische Konstruktionen
- Fliegende Leitungen (kein festes Stromkabel) für maximale Integrationsflexibilität
- Verfügbare Bauhöhen: 78-17, 78-25, 78-34, 78-60
Drehmoment
Enddrehmoment: 1,24 – 10,91 Nm
Spitzendrehmoment: 0,84 – 7,67 Nm
Dauerdrehmoment: 0,57 – 4,47 Nm
Die Bauhöhen sind: 78-17 // 78-25 // 78-34 // 78-60
Die größte Variante QTR 78-60 bietet ein Spitzendrehmoment von über 7,6 Nm.
Anwendungen
- Halbleiteranlagen und Wafer-Handling
- Präzisionsbewegungsbühnen und Translationssysteme
- Werkzeugmaschinen und digitale Schneidanwendungen
- Robotik und Greifer/Endeffektoren
- Display- und Druckmaschinen
- Und Mehr
Ressourcen
- Drehmoment-Handbuch
- Brochüre Drehmomentmotoren
- Motoren-Portfolio-Broschüre
- QMT torque motor series – Broschüre
- QTR 78 series – Datenblatt
- QTR 78 series – CAD-Datei
Kataloge
Frameless torque motor brochures
36 Seiten
QTR 78 Torque motors
2 Seiten
Torque motors in Delta robots
2 Seiten
