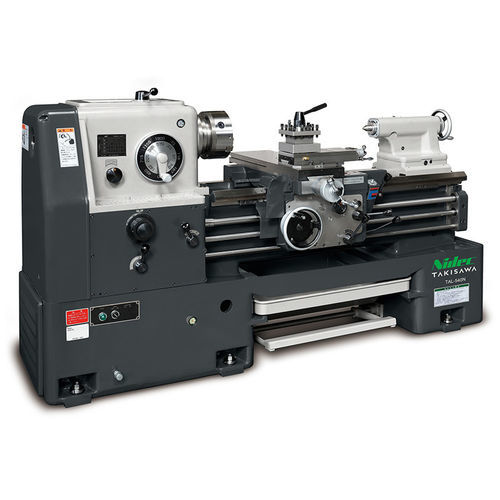

Konventionelle Drehmaschine TAL-540N

horizontalfür Produktionsanlagenfür Intensiveinsatz

Übersicht
Die TAL-540N ist eine standardmäßige manuelle Drehmaschine, ausgelegt nach modernen Konstruktionsprinzipien, um hohe Steifigkeit und stabiles Schwerzerspanen zu gewährleisten. Sie verfügt über ein breites Bett, einen niedrigen Schwerpunkt, ein robustes Spindelstockgehäuse mit großem Lagerdurchmesser und ein 16‑stufiges Drehzahlsystem für präzise Bearbeitung unter Last.

Hauptmerkmale

• Breites, hochsteifes Bett und Wagen mit niedrigem Schwerpunkt für erhöhte Stabilität
• Spindelstock mit großem Lagerdurchmesser und 16‑stufigem Getriebe für stabiles Schwerzerspanen
• Flexible Spindeldrehzahlbereiche mit optionalen Hochgeschwindigkeitsvarianten (23–1800, 25–2000 min-1)
• Spindelmotor 5,5 kW geeignet für kontinuierliche industrielle Dreharbeiten

Technische Daten

• Drehdurchmesser über Bett: 540 mm
• Drehdurchmesser über Planschieber: 270 mm
• Spitzenweite (Länge zwischen Zentren): 800 mm
• Spindeldrehzahlbereich: 19–1500 min-1 (optional: 23–1800, 25–2000)
• Anzahl der Drehzahlstufen: 16
• Spindelmotor: 5,5 kW
• Bereich metrischer Gewinde (Typ/mm): 21/0.5–7
• Anzahl Längsvorschübe: 32
• Längsvorschubbereich: 0,05–0,70 mm/U
• Quervorschubbereich: 0,025–0,35 mm/U
• Maschinenhöhe: 1275 mm
• Platzbedarf Boden (Tiefe): 1004 mm
• Platzbedarf Boden (Breite): 2337 mm
• Maschinengewicht: 2150 kg

Anwendungsbereiche

• Universaldreharbeiten, Schwerzerspanung und wiederkehrende Fertigungsaufgaben in Industrie-Werkstätten
• Geeignet für Produktion, Instandhaltung und berufliche Ausbildung
