Konventionelle Drehmaschine TSL-550
horizontal2-AchsFlachbett

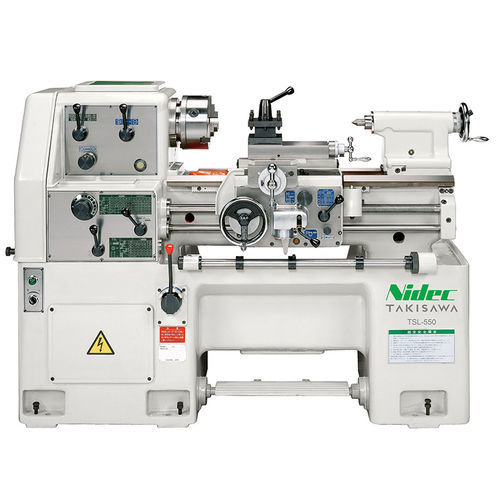

Konventionelle Drehmaschine - TSL-550 - TAKISAWA - horizontal / 2-Achs / Flachbett
Konventionelle Drehmaschine - TSL-550 - TAKISAWA - horizontal / 2-Achs / Flachbett
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Steuerung
konventionell
Spindelausrichtung
horizontal
Achszahl
2-Achs
Struktur
Flachbett
Antriebssystem
Vorgelege
Anwendungsbereich
für Metall
Weitere Eigenschaften
Positionsanzeiger
Zusatzfunktion
Gewindebohren
Durchmesser

210 mm, 360 mm
(8,27 in, 14,17 in)

Rotationsgeschwindigkeit

Max: 2.000 rpm
(12.566,371 rad.min-1)

Min: 70 rpm
(439,823 rad.min-1)

Länge des Werkstücks

550 mm
(22 in)

Nominalleistung

2,2 kW, 3,7 kW
(3 hp, 5 hp)

Gesamtlänge

725 mm
(29 in)

Gesamtbreite

1.622 mm
(64 in)

Gesamthöhe

1.101 mm
(43 in)

Gewicht

950 kg
(2.094 lb)

Beschreibung

Der TSL-550 ist eine manuelle Drehmaschine von Takisawa Machine Tool Co., Ltd. und wurde für die Ausbildung im Bereich Zerspanung konzipiert.

Standardzubehör
  • Automatische Längsvorschub-Stoppstange (Serie).
  • Einfache Auswahl von Vorschüben und Gewinden.
  • Starthebel so ausgelegt, dass er nur bei Zugbetätigung funktioniert (Sicherheit).
  • Fußbremse vorhanden.
  • Axiales Skalencollier vorhanden.


Hauptspezifikationen
  • Drehdurchmesser über dem Bett: 360 mm
  • Drehdurchmesser über dem Reitstock/Querwagen: 210 mm
  • Spitzenweite (Drehlänge): 550 mm
  • Drehzahlbereich der Spindel: 83–1800 (OP. 70–1500, 92–2000)
  • Anzahl der Drehzahlstufen: 6
  • Spindelmotor: 2.2 kW (OP. 3.7 kW)
  • Bereich metrischer Gewinde: 24 / 0.5–14 (type/mm)
  • Bereich Zollgewinde: 31 / 2–56 (type/TPI)
  • Anzahl Längsvorschübe: 36
  • Bereich Längsvorschub: 0.041–2.22 mm/U
  • Quervorschübe: 1/2 der Längsvorschübe
  • Maschinenhöhe: 1101 mm
  • Stellfläche (Tiefe): 725 mm
  • Stellfläche (Breite): 1622 mm
  • Gewicht Maschine: 950 kg


Technische Daten
  • Modell: TSL-550
  • Marke: Takisawa Machine Tool Co., Ltd.
  • Verwendungszweck: Ausbildung im Zerspanungsbereich (Grund- bis Fortgeschrittenenkenntnisse im Drehen)
