Konventionelle Drehmaschine TSL-800
horizontal2-Achsfür Metall

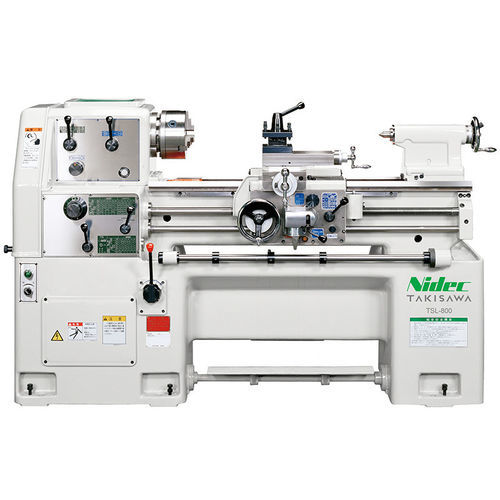

Konventionelle Drehmaschine - TSL-800 - TAKISAWA - horizontal / 2-Achs / für Metall
Konventionelle Drehmaschine - TSL-800 - TAKISAWA - horizontal / 2-Achs / für Metall
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Steuerung
konventionell
Spindelausrichtung
horizontal
Achszahl
2-Achs
Anwendungsbereich
für Metall
Weitere Eigenschaften
Positionsanzeiger
Durchmesser

210 mm, 360 mm
(8,27 in, 14,17 in)

Rotationsgeschwindigkeit

Min: 70 rpm
(439,823 rad.min-1)

Max: 2.000 rpm
(12.566,371 rad.min-1)

Länge des Werkstücks

800 mm
(31 in)

X-Hub

Min: 210 mm
(8 in)

Max: 210 mm
(8 in)

Z-Hub

Min: 800 mm
(31 in)

Max: 800 mm
(31 in)

Nominalleistung

2,2 kW, 3,7 kW
(3 hp, 5 hp)

Gesamtlänge

725 mm
(29 in)

Gesamtbreite

1.872 mm
(74 in)

Gesamthöhe

1.101 mm
(43 in)

Gewicht

1.100 kg
(2.425 lb)

Beschreibung

Der Takisawa TSL-800 ist eine manuelle Drehmaschine der Serie TSL/TAL, entwickelt für die Ausbildung im Bereich Zerspanung und Werkstattunterricht. Sie eignet sich zum Erlernen grundlegender und fortgeschrittener Drehtechniken und bietet sicherheitsorientierte Bedienelemente sowie praktische Ausstattungen für praxisnahes Training.

Standardausstattung
  • Automatische Längsvorschub-Stoppstange ist serienmäßig.
  • Einfache Wahl von Vorschüben und Gewinden.
  • Der Starthebel ist so ausgelegt, dass er nur bei Ziehen betätigt werden kann, um die Sicherheit des Bedieners zu gewährleisten.
  • Tretbremse vorhanden.
  • Axialer Skalenring vorhanden.


Merkmale / Technische Daten
  • Durchmesser über Bett (Swing Over Bed): 360 mm
  • Durchmesser über Querschlitten (Swing Over Cross Slide): 210 mm
  • Drehlänge (Spitzenweite): 800 mm
  • Spindeldrehzahlbereich: 83–1800 [OP. 70–1500, 92–2000] U/min
  • Anzahl der Gänge: 6
  • Spindelmotor: 2,2 kW [OP. 3,7]
  • Bereich metrische Gewinde: 24 / 0,5–14 (Typ/mm)
  • Bereich Zollgewinde: 31 / 2–56 (Typ/TPI)
  • Anzahl der Längsvorschübe: 36
  • Längsvorschübe (Bereich): 0,041–2,22 mm/U
  • Quervorschübe: 1/2 der Längsvorschübe (mm/U)
  • Maschinenhöhe: 1101 mm
  • Aufstellfläche (Tiefe): 725 mm
  • Aufstellfläche (Breite): 1872 mm
  • Maschinengewicht: 1100 kg
