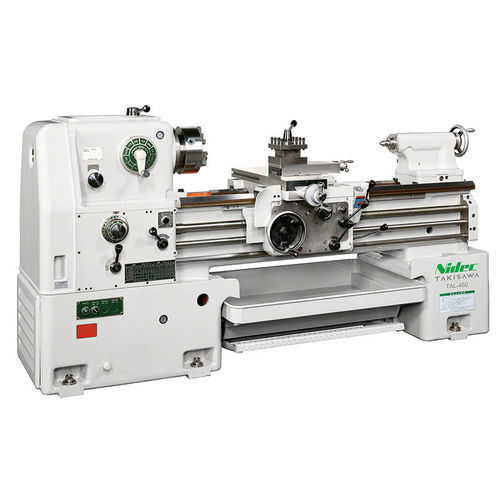

Konventionelle Drehmaschine TAL-460

horizontalkompaktGewindebohren

Der TAL-460 ist eine Ausbildungsdrehmaschine der TAL-Serie von Takisawa, entwickelt für die Ausbildung im Bereich Zerspanungstechnik. Sie eignet sich für Grundlagen- und Fortgeschrittenentraining und ist mit Schutzvorrichtungen zur Sicherung der Bediener und zur Vermeidung von Maschinenschäden ausgestattet.

Technische Daten

• Drehdurchmesser über Bett: 460 mm
• Drehdurchmesser über Schlitten: 250 mm
• Drehlänge: 800 / 1000 mm
• Spindeldrehzahlbereich: 25–1500 min⁻¹
• Anzahl der Gänge: 12
• Spindelmotor: 3,7 kW
• Gewindeumfang metrisch (Typ/mm): 21/0.5–7
• Gewindeumfang Zoll (Typ/TPI): 32/4–56
• Anzahl Längsvorschübe: 24
• Längsvorschübe Bereich: 0,071–0,5 mm/U
• Quervorschübe: 1/2 der Längsvorschübe
• Maschinenhöhe: 1223 mm
• Stellfläche (Tiefe): 1042 mm
• Stellfläche (Breite): 2274 / 2474 mm
• Maschinengewicht: 1950 / 2000 kg

Anwendungen und Sicherheit

• Konzipiert für Berufsschulen, technische Institute und betriebliche Schulungswerkstätten zur Vermittlung von Dreh- und Gewindeschneidetechniken.
• Mehrere Schutzvorrichtungen reduzieren das Risiko bei der Nutzung durch Auszubildende und schützen die Maschine vor Fehlbedienungen.
• Unterstützt metrische und zöllige Gewinde sowie ein breites Spektrum an Vorschub- und Drehzahlbereichen für stufenweises Training.
• Kompakte Stellfläche mit klaren Angaben zur Einplanung in Schulungsräumen und Werkstätten.
• Optionale Zubehörpakete (Dreibackenfutter, Reitstöcke, Messsysteme, Werkzeughalter) zur Anpassung an den Lehrplan.
