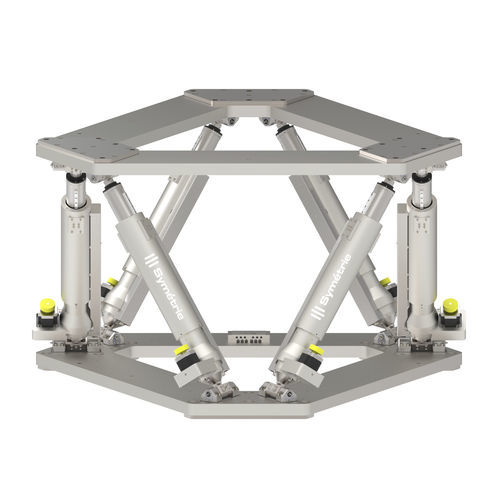

Positionierungs-Hexapod JORANSchrittschaltungfür IndustrieanwendungenVakuum
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Positionierung
- Motortyp
- Schrittschaltung
- Verwendung
- für Tests, für die Luftfahrt, Vakuum, für Reinraum, zur geometrischen Ausrichtung, für Röntgenstrahlen, für Laboranwendung, für medizinische Anwendung, Optikanwendungen, für die Halbleiterindustrie, für Robotik, für Industrieanwendungen, für optische Strahlung
- Weitere Eigenschaften
- maßgefertigt, Präzision, Hochpräzision, mit Schrittmotor, hochauflösend, mit absolutem Encoder, per API, für schwere Lasten, für Spiegel, Satelliten, mit Steuergerät, mit paralleler Kinematik
- Nutzlast
Max: 1.000 kg
(2.204,6 lb)Min: 0 kg
(0 lb)- Linearverschiebung
Max: 170 mm
(7 in)Min: -170 mm
(-7 in)- Linearschwing Y
Max: 170 mm
(6,69 in)Min: -170 mm
(-6,69 in)- Linearschwing Z
Max: 100 mm
(3,94 in)Min: -100 mm
(-3,94 in)- Winkelverschiebung
Max: 10 °
Min: 10 °
- Winkelweg Y
Max: 10 °
Min: -10 °
- Winkelweg Z
Max: 18 °
Min: -18 °
- Höhe
750 mm
(29,5 in)- Auflösung
0,1 µm
- Wiederholbarkeit
0,25 µm
- Geschwindigkeit
1 mm/s
Beschreibung
Joran ist ein Hexapod, der für die hochpräzise Positionierung und Einstellung von Elementen mit einer Auflösung von 0,5 µrad entwickelt wurde.
Das Design von Joran, insbesondere die Antriebe mit absoluten Lineargebern und die Tischplatten aus Naturgranit, verleihen dem Gerät eine hohe Stabilität und gewährleisten die Qualität der Positionierung im Laufe der Zeit. Die Platten können auch in Stahlausführung geliefert werden.
Die Keramikgelenke können bei großen Winkelwegen oder hohen externen Kräften durch kardanische Gelenke ersetzt werden.
Das System wurde in Zusammenarbeit mit der ESRF entwickelt und eignet sich ideal zur Justierung von Spiegeln oder Vakuumkammern an Synchrotron-Lichtlinien.
VIDEO
Kataloge
Joran hexapod
2 Seiten
