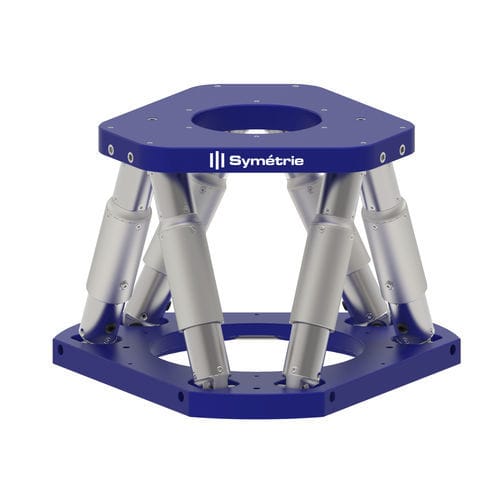

Positionierungs-Hexapod PUNADCfür Röntgenstrahlenfür Wafer-Inspektion und Metrologie
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Positionierung
- Motortyp
- DC
- Verwendung
- zur geometrischen Ausrichtung, für die Luftfahrt, für Tests, für Lichtleiter, für Robotik, für Röntgenstrahlen, für Laboranwendung, für medizinische Anwendung, Optikanwendungen, für die Halbleiterindustrie, für Wafer-Handling, für Wafer-Inspektion und Metrologie, für optische Strahlung
- Weitere Eigenschaften
- kompakt, maßgefertigt, Präzision, Hochpräzision, hochauflösend, für Spiegel, mit Steuergerät, mit paralleler Kinematik
- Nutzlast
Max: 25 kg
(55,1 lb)Min: 0 kg
(0 lb)- Linearverschiebung
Max: 30 mm
(1 in)Min: -30 mm
(-1 in)- Linearschwing Y
Max: 30 mm
(1,18 in)Min: -30 mm
(-1,18 in)- Linearschwing Z
Max: 20 mm
(0,79 in)Min: -20 mm
(-0,79 in)- Winkelverschiebung
Max: 11 °
Min: -11 °
- Winkelweg Y
Max: 11 °
Min: -11 °
- Winkelweg Z
Max: 20 °
Min: -20 °
- Höhe
200 mm
(7,9 in)- Auflösung
0,5 µm
- Wiederholbarkeit
0,75 µm
- Geschwindigkeit
3 mm/s
Beschreibung
HEXAPODE PUNA
PUNA ist ein einfacher Hexapod, der für Präzisionspositionierungsanwendungen in Forschung und Industrie bei optimiertem Budget entwickelt wurde.
Tatsächlich ermöglicht der PUNA-Hexapod die Erfüllung begrenzter Budgets und bietet gleichzeitig eine Auflösung von 0,5 µm bei der Translation und 5 µrad (0,0003°) bei der Rotation.
Um das Design zu vereinfachen, ist der Motor in Reihe montiert und enthält einen inkrementalen Drehgeber.
ANWENDUNGEN
► Luft- und Raumfahrt
► Instrumentierung
► Prüflaboratorien
► Metrologie
► Optik
► Halbleiter
► Synchrotron
