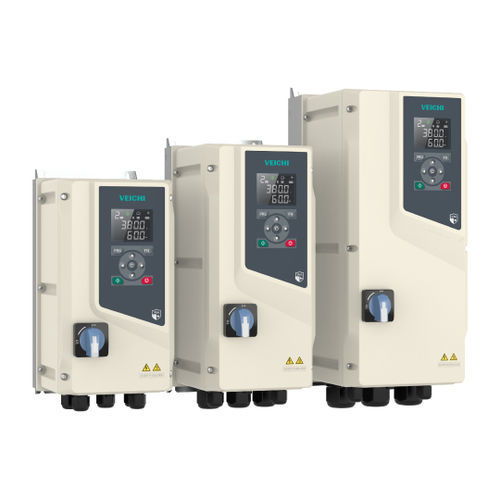

AC-Umrichter / Synchron AC600F series

AsynchronPWMdreiphasig

Übersicht
Der AC600F von Veichi Electric ist ein universeller AC-Antrieb mit Vektorregelung, ausgelegt für den Einsatz in rauen Umgebungen (Staub, hohe Luftfeuchte, starker Regen). Leistungsbereich: 0,75–22 kW. Kompakt, hohe Leistungsdichte und nach Anschluss sofort betriebsbereit.

Hauptmerkmale

• IP66 industrielle Abdichtung und UV-beständiges PC-Gehäuse für Außenanwendungen und korrosive Atmosphären.
• Schnelle Wärmeableitung und leiser Betrieb durch integrierten Smart-Lüfter und unabhängige Luftführung.
• Doppelte Sicherheit: optionaler mechanischer Trenner und STO (Safe Torque Off) nach SIL3.
• Starke EMI-Unterdrückung: Standardmäßig C3-Filter, optional C2 für strengere elektromagnetische Umgebungen.
• Weltweite Zertifikate (CE, UL, CB) und Weitbereichseingang, zulässig ±15% Spannungsschwankung.
• Breite Motorverträglichkeit: unterstützt synchrone, asynchrone, Reluktanz- und andere Motortypen.
• Modulare Programmierung und externes zweisprachiges Bedienfeld (Chinesisch/Englisch) für flexible Steuerung.

Vorteile

• Hohe Anlaufmomente und sanfte Regelung bei niedrigen Drehzahlen: Geschlossener Vektorregelmodus liefert bis zu 200% Nennmoment bei 0 Hz; Drehmomentlinearität <3%.
• Übererregungs-Bremsfunktion für schnelles Abbremsen ohne zusätzliche Widerstände und zur Unterdrückung von DC-Bus-Spannungsanstieg bei Verzögerung.
• Energiesparende Steuerung mit automatischer Anpassung des Erregerstroms entsprechend der Last zur Maximierung der Motorwirkungsgrade.
• Stabile Feldschwächungsregelung bei hohen Drehzahlen mit präziser Ausgangsleistung bei hohen Schwächungsverhältnissen.

Hardwareaufbau

• Ultraleiser IP66-Kühlventilator für geräuscharmen Betrieb.
• Gehäuse aus Glasfaser + hochfestem Polycarbonat für Festigkeit, geringes Gewicht und Korrosionsbeständigkeit.
• Interne Umluftkühlung mit intelligenter Temperaturregelung und modularer Bauweise für effizienten Wärmeaustausch.
• Störungsfilterung durch Gleichtaktdrossel + Folienkondensator mit Phasenauslöschung und Gleichtaktdifferenzierung zur effektiven EMI-Unterdrückung bei Erhalt nützlicher Signale.
• Umfassende Schutzfunktionen von Eingang bis Ausgang; automotive-ähnliche Kühlungslösungen zur verbesserten Wärmeableitung.

Software-Konfiguration

• Mehrmotorensteuerung: unterstützt 3-Phasen-Asynchronmotoren, frequenzvariable Motoren, AC-Servomotoren, PM-Synchronmotoren, synchrone Reluktanzmotoren und Hochgeschwindigkeits-Synchronmotoren.
• Black-Box-Funktion: automatische Fehleraufzeichnung und Datenverfolgung für Fehlersuche und Systemanalyse.
• PC-Tools: Parametrierung, Oszilloskop-Anzeige, Multi-Geräte-Management und Drehmomentabstimmung für Inbetriebnahme und Überwachung.
• Robuste Schnittstellenkonfiguration: arithmetische/logische Operationen zwischen Geräten, sekundäre Kanalsettings, bis zu 10 Funktionsblöcke mit je 3 Eingangssignalen.
• Mehrmotoren-Parameterumschaltung: speichert 4 Motorparametriersätze für schnellen Wechsel ohne Hardwareänderung.
• Integrierte Anwendungs-Makros: Zugkraftregelung, Leistungsbilanz, Dual-PG-Positionierung, unabhängige Dual-PID-Regelung, Feuerbekämpfungsmodus etc.
• Motor-Auto-Tuning-Upgrade: Online-Korrektur von Motorparametern für präzise Anpassung an verschiedene Motorspezifikationen.

Erweiterungskonfiguration

• Hervorragende Erweiterbarkeit mit mehreren Erweiterungs-Schnittstellen; unterstützt bis zu drei Erweiterungskarten gleichzeitig.
• Unterstützung für Feldbusse und gängige Protokolle verfügbar (PROFIBUS, PROFINET, EtherCAT, Ethernet/IP).

Anwendungen

• Nahrungsmittelverarbeitung: Gebläse, Zentrifugen, Separatoren, Mischer, Mühlen — präzise Prozesssteuerung, Energieeinsparung, STO (SIL3) und zweisprachiges Bedienfeld für vereinfachten Betrieb.
• Militär / Marine / U-Boote: Förderer und kritische Systeme — ausgelegt für Salznebel, Kondensation, Vibrationen und zeitweilige Eintauchung; optionale C2-Filter und +24V Zusatzversorgung für Kommunikation bei Netzausfall.
• Städtische Wasserpumpen / Außenlüfter / Schienenverkehr: Kompressoren, Pumpen, Außen-Kälte-/Klimatechnik — Energieeffizienz, einstellbare Beschleunigungs-/Abbremsrampen und zuverlässiger Dauerbetrieb.
• Metallurgie, Bergbau, Schwerindustrie: Ventilatoren und Pumpen — staubdichte und korrosionsbeständige Bauweise zur Vermeidung von aus Verschmutzung resultierenden Ausfällen; IP66 bis 22 kW (IP55 bis 90 kW verfügbar).

Technische Daten

• Motortypen: 3-Phasen-Asynchronmotor, Permanentmagnet-Synchronmotor, synchrone Reluktanzmotoren.
• Regelmodi: V/F, SVC, FVC und VF-Splitsteuerung.
• Modulation: PWM.
• Drehzahlregelbereich: SVC: Nennlast 1:200
  FVC: Nennlast 1:1000.
• Drehzahlstabilität: SVC: ±0,5% (3PH AM), ±0,1% (PMSM)
  FVC: ±0,02%.
• Anlaufmoment: SVC: 150% Nennmoment bei 0,25 Hz
  FVC: 200% Nennmoment bei 0 Hz.
• Drehmomentreaktion: SVC: <10 ms; FVC: <5 ms.
• Drehmomentgenauigkeit: SVC: ±5%; FVC: ±2,5%.
• Frequenzgenauigkeit: DI: Max. Frequenz × (±0,01%); AI: Max. Frequenz × (±0,2%).
• Frequenzauflösung: DI: 0,01 Hz; AI: Max. Frequenz × ±0,05%.
• Eingangsspannungsoberschwingungen: <5%.
