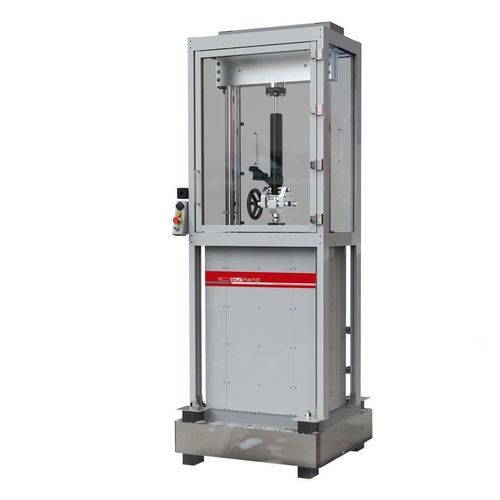

Elektrodynamischer Schwingerreger KUD series

Produktübersicht
KUD ist die elektrodynamische Serie für hochdynamische Dauertests an Stoßdämpfern und Fahrwerksystemen. Konzipiert als Ersatz für hydraulische Prüfstände, ermöglicht die KUD-Serie Spitzenkräfte bis 160 kN und kontinuierliche dynamische Lasten bis 82 kN bei hohen Geschwindigkeiten und lang andauernden Zyklen.

Kurzdaten
Max. kontinuierliche dynamische Kraft: 82 kN
Max. Spitzenkraft: 160 kN

Prüfart

• Dauer (Langzeit-Fatigue/Dauerfestigkeit)
• Validierung von Zuverlässigkeit und Leistung

Anwendungen

• Dämpfer und Stoßdämpfer
• Fahrwerkskomponenten und Baugruppen

Funktionen (oberes Niveau)

• Spezielle Linearschienen ausgelegt für Milliarden von Zyklen
• Elektrodynamische Linearmotoren mit reduzierter Trägheit
• Optimiertes Kühlsystem für kontinuierliche und verlängerte Prüfungen
• Closed-Loop-Kraft- und Wegregelung über Test Center Controller
• Unterstützung optionaler Hardware für ein breites Spektrum an Leistungstests
• Erzeugung verschiedener Signalformen: Sinus, Dreieck, Rechteck, sine-on-sine, Sinus-Sweep, doppelte Geschwindigkeit (Sinus/Dreieck), Blockzyklus
• 24-Bit hochauflösende Datenerfassung
• Separat positionierte, unabhängige Steuerstation
• PC-basierte Test Center GUI für flexible Prüfverwaltung
• Große Auswahl an Spannvorrichtungen, speziellen Prüfaufnahmen und Kraftaufnehmern
• Integrationsfähigkeit mit Extensometern und Klimakammern

Vorteile

• Dynamische Leistung geeignet für hochfrequente Dauertestprotokolle
• Minimaler Wartungsaufwand durch Wegfall mechanischer Übertragung
• Geringerer Energieverbrauch durch effiziente Elektromotoren
• Flexible geometrische Konfiguration und Unterstützung für Mehrfachproben
• Plug & Play Installation
• Wettbewerbsfähige Anschaffungskosten im Vergleich zu hydraulischen Alternativen

Technische Daten (Tabelle)
KUD SERIE | KUD030 | KUD040 | KUD060 | KUD080 | KUD160
Version | STD / L1 / L2 | STD / L1 / L2 | STD / L1 / L2 | STD / L1 / L2 | STD / L1 / L2
Kont. dynamische Last [kN] | 15 | 20 | 30 | 41 | 82
Spitzenlast [kN] | 30 | 40 | 60 | 80 | 160
Geschwindigkeit bei cont. Last [m/s] 400VAC | 1.25 / 2.5 / 4.2 | 1.25 / 2.5 / 4.2 | 1.25 / 2.5 / 4.2 | 1.25 / 2.5 / 4.2 | 1.25 / 2.5 / 4.2
Geschwindigkeit bei cont. Last [m/s] 480VAC | 1.5 / 3 / 5 | 1.5 / 3 / 5 | 1.5 / 3 / 5 | 1.5 / 3 / 5 | 1.5 / 3 / 5
Max. Geschwindigkeit [m/s] | 2 / 3 / 6 | 2 / 3 / 6 | 2 / 3 / 6 | 2 / 3 / 6 | 2 / 3 / 6
Max. Hub [mm] | 200 / 300 (modellabhängig)
Prüfstücke | Mehrere
Linearschienen | Neue spezielle Führungen
Anti-Rotationssystem | Inklusive
Bodenanschluss | Starr mit Boden verbunden oder auf Luftfedern

Technische Merkmale / Spezifikationen

• Serienname: KUD series
• Max. kontinuierliche dynamische Last: bis zu 82 kN
• Spitzenlastfähigkeit: bis zu 160 kN
• Verfügbare Modelle: KUD030, KUD040, KUD060, KUD080, KUD160
• Versionen pro Modell: STD, L1, L2
• Geschwindigkeit bei kontinuierlicher Last (400 VAC): bis zu 4.2 m/s (je nach Version)
• Geschwindigkeit bei kontinuierlicher Last (480 VAC): bis zu 5 m/s (je nach Version)
• Max. Geschwindigkeit: bis zu 6 m/s
• Max. Hub: 200 mm oder 300 mm
• Prüfstücke: mehrere (Multi-Proben-Konfiguration unterstützt)
• Anti-Rotationssystem: inklusive
• Führungen: spezielle Führungen für extrem langlebige Tests
• Antrieb: elektrodynamische Linearmotoren (ohne mechanische Übertragung)
• Steuerung & DAQ: Closed-Loop-Regelung Kraft und Weg, 24-Bit Datenerfassung, PC-basierte Test Center Schnittstelle
• Integration: Unterstützung für Extensometer und Klimakammern; große Auswahl an Spannvorrichtungen, Zubehör und Kraftaufnehmern
