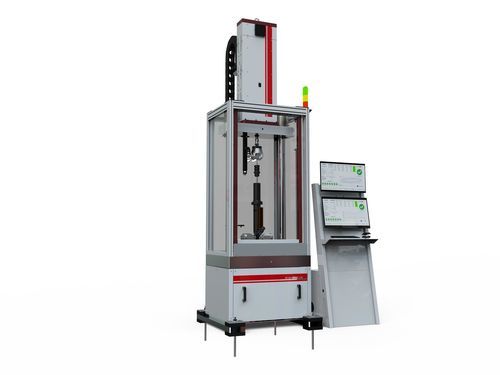

Stoßprüfmaschine EOL

Qualitätautomatisiertcomputergesteuert

Produktübersicht
End-of-Line-Prüfsysteme (EOL) sind elektrodynamische Anlagen mit Linearmotor-Stellantrieben (EOL Series), ausgelegt für die Endkontrolle von Stoßdämpfern und Fahrwerkskomponenten in der Produktionslinie. Sie ermöglichen schnelle, reproduzierbare Funktions- und Qualitätsprüfungen sowie eine automatische Einbindung in Fertigungsprozesse.

Merkmale

• Spitzenlast: 66 kN
• Dynamische Last: 24 kN
• Max. Prüfgeschwindigkeit: 6,5 m/s
• Elektrodynamische Antriebstechnik mit Linearmotoren (HUD010–HUD060)
• Geringer Wartungsaufwand
• Hohe dynamische Leistungsfähigkeit

Testarten

• End-of-line Funktions- und Qualitätsprüfungen

Anwendungen

• Stoßdämpfer
• Fahrwerkssysteme

Systembasis
Die EOL-Systeme basieren auf HUD-Linearmotor-Stellantrieben (HUD010, HUD020, HUD030, HUD040, HUD060). Mechanische und softwareseitige Architektur ist für Linienintegration und automatische Bauteilverwaltung ausgelegt.

Prüfmöglichkeiten

• Komplettprüfungen von Stoßdämpfern und Aufhängungen
• Prüfungen offener Stoßdämpfer mit Vorspannungsbrücke

Strukturelle Elemente

• Sicherheitszäune
• Infrarotschranke
• Automatische transparente Tür
• Querriegelverschluss

Software-Funktionalität

• Integration in Kunden-Netzwerk und Datenbank
• Barcode-Leser und automatische S/N-Scan
• Verwaltung semiaktiver/aktiver Fahrwerke
• Benutzerfreundliche Oberfläche für schnelle Konfiguration und Reporting
• Sensorisierter Schrottbereich für Rückverfolgbarkeit

Zubehör

• Große Auswahl an Proben- und Spannvorrichtungen
• Vollautomatischer Verschluss der Spannbacken

Vergleich der Serien
Serie: LUD | HUD | XUD | KUD | EOL
Type of test: Performance / Reliability | Performance / Quality | Performance | Durability / Reliability | End of Line / Quality
Max. Speed: 1.5 m/s | 8.0 m/s | 6.0 m/s | 6.0 m/s | 6,5 m/s
Max. Acceleration: 6 G | 75 G | 110 G | 50 G | 65 G
Peak load: 20 kN | 66 kN | 31 kN | 160 kN | 66 kN
Dynamic load: 7 kN | 24 kN | 8.1 kN | 82 kN | 24 kN
Static load: 6 kN | 18 kN | 6.3 kN | 58 kN | 18 kN

Technische Daten

• Typ: Elektrodynamische EOL-Prüfmaschine auf Basis HUD-Linearantriebe (HUD010–HUD060)
• Spitzenlast: 66 kN
• Dynamische Belastbarkeit: 24 kN
• Statische Last (indikativ): 18 kN
• Max. Prüfgeschwindigkeit: 6,5 m/s
• Max. Beschleunigung (indikativ): ≈65 G
• Sicherheit: Zäune, Infrarotschranke, automatische transparente Tür, Querriegelverschluss
• Software: Netzwerk/DB-Integration, Barcode, automatische S/N-Erkennung, Fahrwerksverwaltung, Ergebnisberichte
• Zubehör: vielfältige Spannvorrichtungen, automatische Schließung
