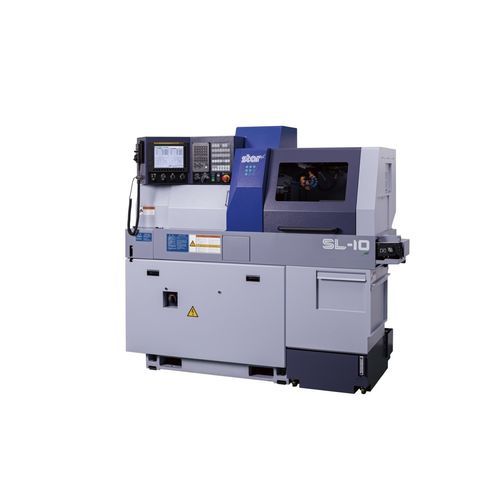

CNC-Drehautomat SL-7/10

Mehrspindel4 Werkzeugefür die Produktion kleiner Teile

Übersicht
Kompakte, leistungsstarke Schleppkopf-CNC-Drehmaschine von STAR MICRONICS, konzipiert für präzise Kleindurchmesser-Bauteile bis ø10 mm. Optimiert für gleichzeitige Vor- und Rückseitenbearbeitung und hochgeschwindige Multi-Prozess-Fertigung von Stangenmaterial.

Funktionen

• Gang‑Werkzeugträger für Frontbearbeitung mit cartridge‑Typ 5‑Spindel‑Querbohreinheit und vier Wechselkartuschen‑Positionen zur flexiblen Bestückung und vielfältigen Frontbearbeitung.
• 6‑Spindel‑Rückarbeitsaggregat mit Y2‑Achsensteuerung in drei Reihen, geeignet zum Einbau von bis zu vier angetriebenen Werkzeugen zur parallelen Aufteilung von Vor‑ und Rückprozessen und zur Reduzierung der Zykluszeit.
• Hochleistungsmotoren für Haupt‑ und Nebenaggregate steigern die Zerspanleistung bei hohen Drehzahlen, speziell abgestimmt auf Kleindurchmesser‑Bearbeitung.

Werkzeugträger
①
Werkzeugträger
Drehwerkzeuge — 6 Werkzeuge
Vorderseitige feste Werkzeuge — 4 oder 6 Werkzeuge
Rückseitige feste Werkzeuge — 4 oder 6 Werkzeuge
Angetriebenes Werkzeug — 1 Werkzeug
Kartuschenpositionen — 4 Pos.
②
Rückseiten‑Werkzeuge — 6 Werkzeuge
Stationäre Werkzeuge — max. 6 Werkzeuge
Angetriebene Werkzeuge — max. 4 Werkzeuge

Spezifikationen
Max. Bearbeitungsdurchmesser — ø 10 mm (25/64 in)
Max. Vorschub des Spindelstocks (stationär G.B.) — 135 mm (5-5/16 in)
Max. Vorschub des Spindelstocks (drehbar G.B.) — 105 mm (4-9/64 in)
R.M.G.B. Einheit — 75 mm (2-61/64 in)
Anzahl Drehwerkzeuge — 6 Werkzeuge
Hülsenhalter (4‑Spindel) Vorne: 4 Werkzeuge; Hinten: 4 Werkzeuge
Hülsenhalter (6‑Spindel) Vorne: 6 Werkzeuge; Hinten: 6 Werkzeuge
Max. Bohrleistung — ø 6 mm (15/64 in)
Max. Gewindeschneidleistung — M5 x P0.8
Angetriebene Aufsätze: Querfräsen — 1 Werkzeug; Kartuschentyp — 4 Positionen
Max. Bohrleistung (angetr.) — ø 5 mm (3/16 in)
Max. Gewindeschneidleistung (angetr.) — M4 x P0.7
Drehzahl (angetriebene Werkzeuge) — max. 12,000 min-1
Antriebsmotor (angetriebene Werkzeuge) — 1.0 kW (Dauer) / 1.2 kW (5 min./30% ED)
Eilganggeschwindigkeit — 35 m/min (X1, Y1, Z1, X2, Z2); 15 m/min (Y2)
Hauptspindel‑Indexwinkel — C‑Achsensteuerung
Hauptspindel­drehzahl (stationär G.B.) — max. 18,000 min-1
Hauptspindel­drehzahl (drehbar G.B.) — max. 15,000 min-1
Hauptspindelmotor — 3.7 kW (Dauer) / 5.5 kW (10 min./25% ED)
Abmessungen (BxTxH) — 1,865 x 795 x 1,815 mm
Gewicht — 1,600 kg
Leistungsaufnahme — 3.8 KVA

Rückarbeitsaggregat
Max. Spann‑Ø — ø 10 mm (25/64 in)
Max. Länge für Frontauswurf — 70 mm (2-3/4 in)
Max. Werkstück‑Überstand — 20 mm (25/32 in)
6‑Spindel Rückarbeits‑Einheit — Anzahl Werkzeuge: 6 Werkzeuge
Max. Bohrleistung (stationäres Werkzeug) — ø 6 mm (15/64 in)
Max. Bohrleistung (angetr. Anbau) — ø 5 mm (3/16 in)
Max. Gewindeschneidleistung (stationär) — M5 x P0.8
Max. Gewindeschneidleistung (angetr.) — M4 x P0.7
Indexierung Haupt‑/Nebenspindel — C‑Achsensteuerung
Neben­spindel­drehzahl — max. 12,000 min-1
Neben­spindel­motor — 0.55 kW (Dauer) / 1.1 kW (15 min./40% ED)

Technische Daten

• Modell: SL-7/10
• Hersteller: STAR MICRONICS CO.,LTD
• Max. Bearbeitungsdurchmesser: ø 10 mm
• Max. Bohrleistung: ø 6 mm (stationär) / ø 5 mm (angetr.)
• Max. Gewindeschneidleistung: M5 x P0.8 (stationär) / M4 x P0.7 (angetr.)
• Hauptspindel‑Drehzahlen: bis zu 18,000 min-1 (stationär G.B.), 15,000 min-1 (drehbar G.B.)
• Hauptspindelmotor: 3.7 kW (Dauer) / 5.5 kW (10 min./25% ED)
• Antriebsmotor (angetriebene Werkzeuge): 1.0 kW (Dauer) / 1.2 kW (5 min./30% ED)
• Eilganggeschwindigkeiten: 35 m/min (X1, Y1, Z1, X2, Z2); 15 m/min (Y2)
• Abmessungen (BxTxH): 1,865 x 795 x 1,815 mm
• Gewicht: 1,600 kg
• Leistungsaufnahme: 3.8 KVA
