CNC-Drehautomat SP-20/23
Mehrspindel4 Werkzeuge8 Werkzeuge

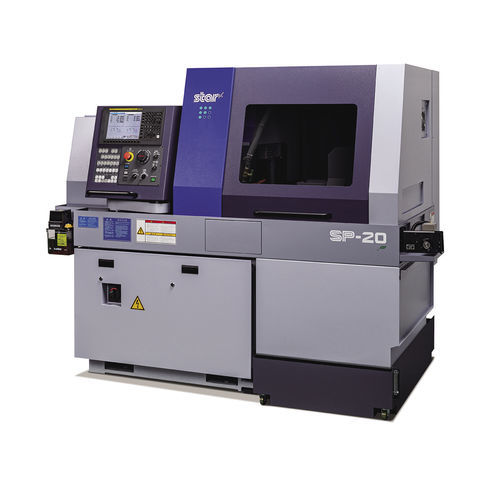

CNC-Drehautomat - SP-20/23 - Star Micronics Machine Tools - Mehrspindel / 4 Werkzeuge / 8 Werkzeuge
CNC-Drehautomat - SP-20/23 - Star Micronics Machine Tools - Mehrspindel / 4 Werkzeuge / 8 Werkzeuge
CNC-Drehautomat - SP-20/23 - Star Micronics Machine Tools - Mehrspindel / 4 Werkzeuge / 8 Werkzeuge - Bild - 2
CNC-Drehautomat - SP-20/23 - Star Micronics Machine Tools - Mehrspindel / 4 Werkzeuge / 8 Werkzeuge - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Steuerung
CNC
Anzahl Spindeln
Mehrspindel
Anzahl Werkzeuge
4 Werkzeuge, 8 Werkzeuge
Zusatzfunktion
Bohren, Gewinde
Durchmesser

23 mm, 25,4 mm
(0,91 in, 1 in)

Rotationsgeschwindigkeit

10.000 rpm
(62.831,853 rad.min-1)

Länge des Werkstücks

105 mm
(4 in)

Schnellvorschub auf x-Achse

35 m/min

Schnellvorschub auf z-Achse

35 m/s
(115 ft/s)

Nominalleistung

2,2 kW, 3,7 kW
(3 hp, 5 hp)

Gesamtlänge

2.100 mm
(83 in)

Gesamtbreite

1.200 mm
(47 in)

Gesamthöhe

1.785 mm
(70 in)

Gewicht

2.250 kg
(4.960 lb)

Beschreibung

Überblick
  • Automat-Drehmaschine mit Schrägkopf, ausgelegt für Stabdrehen mit Werkzeugrevolverunterstützung; ermöglicht Mehrfachoperationen einschließlich Bohren, Gewindeschneiden und Rückseitenbearbeitung. Bearbeitungsdurchmesser bis ø23 mm (Option ø25,4 mm).


Hauptmerkmale
  • 7-Spindel Querdurchbohreinheit hinten am vorderseitigen Werkzeugrevolver; bis zu 5 Patronenpositionen für verschiedene Werkzeuge.
  • Temperatursensoren an mehreren Maschinestellen ermöglichen präzise thermische Verlagerungskompensation für stabile Bearbeitung.
  • Oversize-Option erlaubt Bearbeitung bis ø25,4 mm (1 in).
  • Angetriebene Werkzeuge und Patroneinsätze erhöhen die Flexibilität für Bohren, Gewinden und angetriebene Werkzeugoperationen.


Werkzeugrevolver und Rückseitenbearbeitung
  • Drehwerkzeuge: 7 oder 8 Positionen; Front-Werkzeuge: 4 oder 5 Positionen; Rückseiten-Werkzeuge: 4 oder 5 Positionen.
  • Angetriebene Werkzeuge: vorne bis zu 2 Werkzeuge; angetriebene Rückseiten-Aufsätze bis zu 4 Werkzeuge. Patronentyp: 5 Positionen. Hülsehalter-Optionen für Mehrspindel-Konfigurationen.


Rückseitenbearbeitungseinheit (Leistung)
  • Max. Spann-Durchmesser: ø23 mm (29/32 in). OP: ø25,4 mm (1 in).
  • Max. Länge für Frontauswurf: 105 mm (4-9/64 in). Max. Werkstücküberstand: 30 mm (1-3/16 in).
  • 6-Spindel Rückseitenbearbeitungseinheit mit angetriebenen Aufsätzen bis MAX. 4 Werkzeuge.
  • Max. Bohrleistung (antriebsbetriebene Aufsätze): ø8 mm (5/16 in). OP: 10 mm (25/64 in) und ø6 mm (15/64 in) je nach Aufsatz.
  • Max. Gewindeschneidleistung: stationäres Werkzeug M6×P1.0 (OP: M8×P1.25); angetriebener Aufsatz: M5×P0.8.
  • Subspindel: Indexierung über C-Achsensteuerung; Drehzahl max. 10.000 min-1 (OP: max. 8.000); Motor 1,5 kW (Dauer) / 2,2 kW (15 min).


Technische Daten
  • Modell: SP-20/23
  • Max. Bearbeitungsdurchmesser: ø23 mm (29/32 in). OP: ø25,4 mm (1 in).
  • Max. Hauptspindelhub (Standard): 205 mm (8 in); MR25: 196 mm (7-15/16 in).
  • R.M.G.B.-Einheit: 155 mm (6-3/32 in).
  • N.G.B.-Typ: Stabdurchmesser × 2,5 (Max. 50 mm) (Max. 1-31/32 in).
  • Anzahl Drehwerkzeuge: 8 Werkzeuge □12 mm; oder 7 Werkzeuge □16 mm ×3, □12 mm ×4.
  • Hülsenhalter (4-Spindel-Typ): 4 Werkzeuge (ø32×2, ø22×2) oder 5 Werkzeuge (ø22×5).
  • Max. Bohrleistung (Standard): ø12 mm (1/2 in). OP: 13 mm (33/64 in).
  • Max. Gewindeleistung (Standard): M10 × P1.5 (OP: M12 × P1.75).
  • Angetriebene Aufsätze — Anzahl Werkzeuge: Querdurchbohrung × 2 Werkzeuge + Patronentyp 5 pos.
  • Max. Bohrleistung (antriebsbetrieben): ø8 mm (5/16 in).
  • Max. Gewindeleistung (antriebsbetrieben): M6 × P1.0.
  • Drehzahl (antriebsbetriebener Aufsatz): max. 8.000 min-1.
  • Schnellfahrgeschwindigkeit: 35 m/min (X1, Y1, Z1, X2, Z2).
  • Hauptspindel: C-Achsensteuerung; Drehzahl max. 10.000 min-1 (OP: max. 8.000); Motor 2,2 kW (Dauer) / 3,7 kW (15 min / 60% ED).
  • Abmessungen (B × T × H): 2.100 × 1.200 × 1.785 mm; Gewicht: 2.250 kg; Leistungsaufnahme: 5,5 kVA.


Anwendungsbereiche
  • Präzise Klein-Durchmesser-Drehteile und Mehrfach-/Mehrlagen-Produktion, die Bohren, Gewindeschneiden und Rückseitenbearbeitung in einem Zyklus erfordert.


Optionen / Tags
  • RMGB
  • GB/NGB switchover

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von Star Micronics Machine Tools anzeigen

Weitere Produkte von Star Micronics Machine Tools

CNC Swiss Type Automatic Lathes
