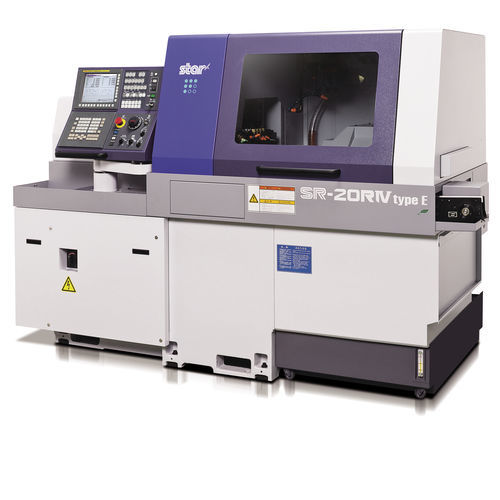

CNC-Drehautomat SR-20RⅣ type E

Mehrspindel4 Werkzeuge27 Werkzeuge

Übersicht
Swiss‑Type CNC‑Drehmaschine mit Schieberkopf, ausgelegt für komplexe Mehrachsenbearbeitungen sowie Drehen und Fräsen an Werkstücken mit kleinem Durchmesser. Der G.B./N.G.B. Umschalter und die Backworking‑Einheit ermöglichen die Bearbeitung von langen und kurzen Werkstücken. Die B‑Achse Rotationswerkzeugeinheit erlaubt simultane 4‑Achsen‑Bearbeitung und NC‑Indexierung.

Hauptmerkmale

• 27‑Positionen Werkzeugrevolver, konfigurierbar bis zu 41 Werkzeugen.
• Rotationswerkzeugeinheit mit B‑Achsen‑Steuerung für simultane 4‑Achsen‑Operationen und NC‑Indexierung auf jeden Winkel.
• G.B. / N.G.B. Umschalter zur Optimierung der Bearbeitung je nach Werkstücklänge.
• 8‑Spindel‑Backworking‑Einheit und Gegen‑/Unterspindel für Rückseitenbearbeitung.
• Angetriebene Werkzeuge mit max. Drehzahl 8.000 min⁻¹ und 2,2 kW Antriebsmotor.
• Kompakte Abmessungen und Industrie‑Netzanschluss für die Integration in Fertigungsumgebungen.

Werkzeugstationen

• Vorderes Drehen und Arbeitswerkzeuge: Drehwerkzeugpositionen 7; vordere feste Arbeitswerkzeuge 4; hintere feste Arbeitswerkzeuge 4.
• Angetriebene Werkzeugpositionen: 3 Werkzeuge; Kartuschentyp: 2 Positionen; angetriebenes B‑Achsen‑Werkzeug: 1 Position (Vorne 3 + Hinten 3).
• Backworking: 8 Werkzeuge; stationäre und angetriebene Werkzeuge jeweils bis zu 8 konfigurierbar.

Technische Daten

• Modell: SR-20RⅣ type E
• Hersteller / Marke: STAR MICRONICS
• Max. Bearbeitungsdurchmesser: ⌀20 mm (25/32 in)
• Max. Schlittenhub (Standard): 205 mm (8 in)
• N.G.B. Kapazität: Stangendurchmesser × 2,5 (max. 50 mm)
• Hauptspindeldrehzahl: max. 10.000 min⁻¹; Hauptspindelmotor: 2,2 kW (Dauer) / 3,7 kW (10 min./25%ED)
• Angetriebene Spindeldrehzahl: max. 8.000 min⁻¹; Antriebsmotor: 2,2 kW
• Schnellfahrgeschwindigkeiten: 35 m/min (X1,Y1,Z1,X2,Z2); 15 m/min (Y2)
• Maße (B×T×H): 2.334 × 1.200 × 1.700 mm; Gewicht: 2.600 kg; Leistungsaufnahme: 4,7 KVA

Backworking‑Aufsatz

• Max. Spann‑Ø: ⌀20 mm; max. Länge für Frontauswurf: 80 mm; max. Werkstücküberstand: 30 mm.
• 8‑Spindel‑Backworking‑Einheit: 8 Werkzeuge; Bohrfähigkeit (stationär): ⌀12 mm; (antriebsgeführt): ⌀6 mm.
• Gewindeschneidfähigkeit: stationär M10 × P1.5; angetrieben M5 × P0.8.
• Unterspindel: C‑Achsen‑Indexierung; Drehzahl max. 10.000 min⁻¹; Motor 2,2 kW (Dauer) / 3,7 kW (10 min./25%ED).
