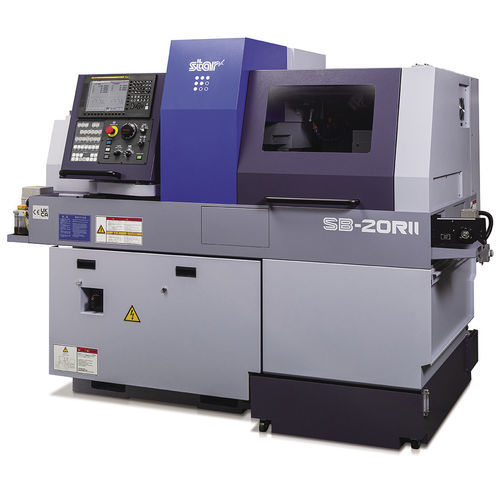

CNC-Drehautomat SB-20RⅡ

zum FräsenGewindeBohren

Übersicht
Die SB-20RⅡ ist eine Swiss-Typ Schlittenkopf-Drehmaschine für die Präzisionsbearbeitung von Kleinteilen. Sie kombiniert eine schräge Schwalbenschwanz-Führungsstruktur mit kompakter Bauform und vielseitigen Werkzeugoptionen für hochdynamische Serienbearbeitung.

Hauptmerkmale

• Schräge Schwalbenschwanz-Führungsstruktur zur Erhöhung der Steifigkeit des Werkzeughalters und Verbesserung der Bearbeitungsstabilität.
• Hochgeschwindigkeits-Haupt- und Nebenspindeln: beide bis 10.000 min⁻¹; die Nebenspindel nutzt einen 1,5/2,2 kW Motor für höhere Leistung.
• In zwei NC-Ausführungen erhältlich, passend für unterschiedliche Produktionsanforderungen.

Tags

• RMGB
• Schräge Schwalbenschwanz-Führungsstruktur
• GB/NGB Umschaltung

Werkzeughalter
① | Drehwerkzeug: 5 Werkzeuge (□16 mm) / 6 Werkzeuge (□12 mm) | Frontbearbeitung: 4 oder 5 Werkzeuge | Angetriebenes Werkzeug: 2 Werkzeuge | Kartuschentyp: 3 Positionen
② | Rückwärtige Werkzeuge (stationär / angetrieben): bis zu 4 Werkzeuge

Spezifikationen (aus Tabelle ausgewählt)

• Max. Bearbeitungsdurchmesser: ø 20 mm (OP: ø 25,4 mm)
• Max. Spindelhub (G.B.-Typ): 205 mm (MR25: 196 mm)
• Max. Spindelhub (N.G.B.-Typ): Stangendurchmesser × 2,5 (max. 50 mm)
• Anzahl Drehwerkzeuge: 6 Werkzeuge □12 mm oder 5 Werkzeuge □16 mm
• Hülsenhalter: 4 Werkzeuge (ø32×2, ø22×2) oder 5 Werkzeuge (ø22×5)
• Max. Bohrleistung: ø 12 mm; Max. Gewindeschneiden: M10 × P1.5
• Angetriebene Zusatzausrüstungen: Querschnittfräsen 2 Werkzeuge; Kartusche 3 Positionen; Bohren bis ø 7 mm; Gewindeschneiden bis M6 × P1.0
• Schnellgang: 35 m/min (X1, Y1, Z1, X2, Z2)
• Haupt-/Neben-Spindelgeschwindigkeit: max. 10.000 min⁻¹
• Antriebe: Hauptspindel 2,2 kW (Dauer) / 3,7 kW (10 min.) — Nebenspindel 1,5 kW (Dauer) / 2,2 kW (15 min.)
• Abmessungen (B×T×H): 2.070 × 1.095 × 1.775 mm — Gewicht: 2.000 kg
• Leistungsaufnahme: FANUC 4,2 kVA / MITSUBISHI 4,0 kVA

Rückbearbeitungseinheit

• Max. Spannungsdurchmesser: ø 20 mm (OP: ø 25,4 mm)
• Max. Länge für Frontauswurf: 105 mm
• Max. Werkstücküberstandslänge: 30 mm
• 6-spindelige Rückbearbeitungseinheit: 4 Werkzeuge (stationär / angetrieben)
• Max. Bohren (stationär): ø 8 mm (OP: ø 10 mm) — Max. Bohren (angetrieben): ø 6 mm
• Max. Gewindeschneiden (stationär): M6 × P1.0 (OP: M8 × P1.25) — Max. Gewindeschneiden (angetrieben): M5 × P0.8
• Nebenspindel: C-Achsen-Steuerung, max. 10.000 min⁻¹; Motor 1,5 kW (Dauer) / 2,2 kW (15 min.)

Technische Daten

• Modell: SB-20RⅡ
• Max. Bearbeitungsdurchmesser: ø 20 mm (OP ø 25,4 mm)
• Hauptspindeldrehzahl: max. 10.000 min⁻¹ — Motor: 2,2 kW (Dauer) / 3,7 kW (10 min.)
• Nebenspindeldrehzahl: max. 10.000 min⁻¹ — Motor: 1,5 kW (Dauer) / 2,2 kW (15 min.)
• Schnellgang: 35 m/min (X1, Y1, Z1, X2, Z2)
• Max. Bohren (Werkzeuge): bis ø 12 mm — Max. Gewindeschneiden: bis M10 × P1.5
• Abmessungen: 2.070 × 1.095 × 1.775 mm — Gewicht: 2.000 kg
