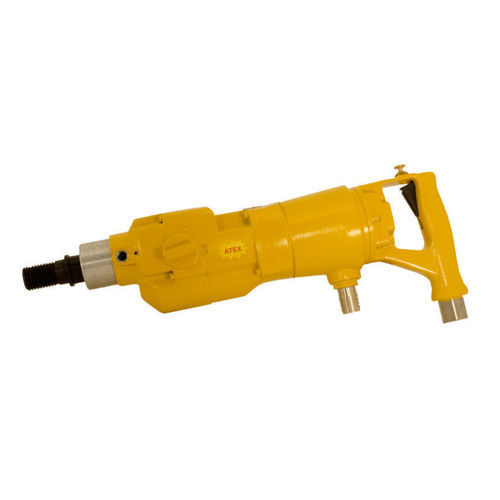

Druckluft-Kernbohrmaschine 2 1353 0010

Handgerätmit Kühlsystemfür Gefahrenzonen

Produktbeschreibung
Pneumatische Kernbohreinheit für alle handgeführten Bohrungen in Beton, Stein und Mauerwerk bis 82 mm Durchmesser (Freihand) und bis 160 mm Durchmesser in Verbindung mit Bohrständer. Ebenfalls für Unterwasserbetrieb geeignet und ATEX-zertifiziert (II2GExhIIBT6Gb).

Hauptmerkmale

• Energiequelle: Pneumatisch
• Betriebsdruck: 6 bar
• Freihandbohren: bis Ø 82 mm
• Bohrständer-Betrieb: bis Ø 160 mm
• Unterwasserbetrieb
• ATEX: II2GExhIIBT6Gb

Technische Daten
ORDER NO.: 2 1353 0010
ATEX-Spezifikation: II2GExhIIBT6Gb
Energiequelle: Pneumatisch
Betriebsdruck: 6 bar
Bohrfutternanschluss: 1 1/4" UNC außen / R1/2" innen
Max. Bohrdurchmesser: 160.00 mm
Verwendung: Freihandbohren/mit Bohrständer
Gangstufen: 3
Drehzahlstufen: 400/900/1.600 rpm
Drehmomente: 49/31/16 Nm
Leistung: 1.60 kW
Luftverbrauch: 2.20 m³/min
Werkzeugaufnahme Mitten-Ø: 60.00 mm
Gesamtlänge: 540.00 mm
Anschluss: R3/4" außen
Kühlanschluss: Gardena-System
Schallpegel LpA: 83.0 dB(A)
Schallpegel LWA: 94.0 dB(A)
Vibrationswert: <2.5 m/s²
Gewicht: 8.2 kg
Einsatzbereiche: Energie- und Rohrleitungsbau; Anlagen- und Maschinenbau; Unterwasserarbeiten

Zubehör
Bohrkronen / Bohrer

• 9 2527 0010 | 16.00 mm | Opt. Drehzahl: 4.500 rpm | Umfangsgeschw.: 3.53 m/s | Anschluss: R1/2" | Nutzlänge: 320 mm
• 9 2527 0020 | 20.00 mm | 3.200 rpm | 3.35 m/s | R1/2" | 400 mm
• 9 2527 0030 | 25.00 mm | 2.500 rpm | 3.27 m/s | R1/2" | 400 mm
• 9 2527 0040 | 30.00 mm | 2.200 rpm | 3.45 m/s | R1/2" | 400 mm
• 9 2527 0050 | 35.00 mm | 1.900 rpm | 3.48 m/s | R1/2" | 400 mm
• 9 2527 0060 | 40.00 mm | 1.700 rpm | 3.55 m/s | R1/2" | 400 mm
• 9 2527 0070 | 45.00 mm | 1.500 rpm | 3.53 m/s | R1/2" | 400 mm
• 9 2527 0080 | 50.00 mm | 1.300 rpm | 3.40 m/s | R1/2" | 400 mm
• 9 2527 0090 | 55.00 mm | 1.200 rpm | 3.45 m/s | R1/2" | 400 mm
• 9 2527 0100 | 60.00 mm | 1.100 rpm | 3.45 m/s | R1/2" | 400 mm
• 9 2527 0110 | 68.00 mm | 1.000 rpm | 3.40 m/s | R1/2" | 400 mm
• 9 2527 0120 | 72.00 mm | 900 rpm | 3.30 m/s | R1/2" | 400 mm
• 9 2526 0140 | 82.00 mm | 800 rpm | 3.35 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0160 | 92.00 mm | 680 rpm | 3.20 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0180 | 102.00 mm | 620 rpm | 3.25 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0200 | 112.00 mm | 570 rpm | 3.28 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0220 | 122.00 mm | 520 rpm | 3.26 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0240 | 132.00 mm | 470 rpm | 3.20 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0260 | 142.00 mm | 420 rpm | 3.07 m/s | 1 1/4" UNC | 450 mm
• 9 2526 0280 | 152.00 mm | 390 rpm | 3.06 m/s | 1 1/4" UNC | 450 mm

Bohrständer

• 2 1317 9500 | Bohrständer für Winkelbohrungen 45°–90° bis Ø 160 mm

Rohrhalter

• 2 1313 8500 | Rohrhalter, zu verwenden mit Bohrständer Typ 9 4101 0080 | Für Rohr-Ø: 150–600 mm

Bohrfutter

• 9 2902 0280 | Adapter 1 1/4" UNC innen → M18x1.5 außen
• 9 2902 0290 | Adapter 1 1/4" UNC innen → Weldon 1 1/4" innen
• 9 2902 0350 | Adapter 1 1/4" UNC innen → Weldon 3/4" innen
• 9 2902 0240 | Adapter R 1/2" für Bohrfutter Typ 9 2911 0040 und 9 2911 0050
• 9 2911 0040 | Bohrfutter für Bohrerdurchmesser 3–16 mm
• 9 2911 0050 | Bohrfutter für Bohrerdurchmesser 1.5–13 mm

Verlängerungen für Bohrer

• 2 1315 7020 | Verlängerung | 1 1/4" UNC innen (Maschinenseite) → R1/2" innen | Länge: 300 mm
• 2 1319 7020 | Verlängerung | 1 1/4" UNC innen → 1 1/4" UNC außen | Länge: 100 mm
• 2 1318 7020 | Verlängerung | 1 1/4" UNC innen → 1 1/4" UNC außen | Länge: 200 mm
• 2 1314 7020 | Verlängerung | 1 1/4" UNC innen → 1 1/4" UNC außen | Länge: 300 mm
• 2 1316 7020 | Verlängerung | 1 1/4" UNC innen → 1 1/4" UNC außen | Länge: 400 mm
• 2 1322 7020 | Verlängerung | 1 1/4" UNC innen → 1 1/4" UNC außen | Länge: 500 mm

Serviceeinheiten

• 9 2406 0260 | Serviceeinheit, tragbar, Druckregler 3/4"
• 9 2406 0650 | Serviceeinheit, tragbar, Schutzgehäuse, Druckregler 3/4"

Schläuche und mehr

• 9 3610 0430 | Pneumatischer Druckschlauch ID 19 mm, Länge 2.5 m, verschraubbare Klaffverbindung
• 9 2102 0020 | Klaffverbindung, Metallabdichtung, 3/4" ID

Verschiedene Zubehörteile

• 5 8002 9100 | Wassertank 10 l
• 2 1315 9500 | Werkzeugset
• 9 9910 0080 | Transportkoffer
• 9 9902 0120 | Multiöl für Reinigung und Schutz

Technische Spezifikationen

• Energiequelle: Pneumatisch
• Betriebsdruck: 6 bar
• Freihandbohren max. Ø: 82 mm
• Bohrständer-Betrieb max. Ø: 160 mm
• ATEX: II2GExhIIBT6Gb
• Gangstufen: 3
• Drehzahlen: 400 / 900 / 1.600 rpm
• Drehmomente: 49 / 31 / 16 Nm
• Leistung: 1.60 kW
• Luftverbrauch: 2.20 m³/min
• Werkzeugaufnahme Mitten-Ø: 60.00 mm
• Gesamtlänge: 540.00 mm
• Anschluss: R3/4" außen
• Kühlanschluss: Gardena-System
• Schallpegel LpA: 83.0 dB(A)
• Schallpegel LWA: 94.0 dB(A)
• Vibrationswert: <2.5 m/s²
• Gewicht: 8.2 kg
• Einsatzbereiche: Energie- und Rohrleitungsbau; Anlagen- und Maschinenbau; Unterwasserarbeiten
