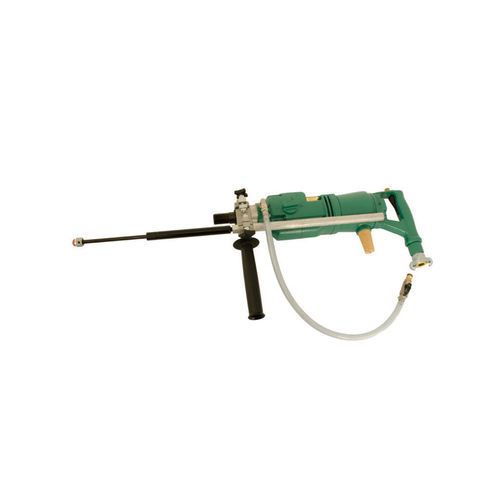

Druckluft-Kernbohrmaschine 2 1336 0010

für BetonHandgerätfür Gefahrenzonen

Produktbeschreibung
Die pneumatische Kernbohreinheit für handgeführte Bohrungen in Beton, Stein und Mauerwerk bis Ø 160 mm. Geeignet für den Einsatz in ATEX-Bereichen (Gerätegruppe I).

Hauptmerkmale

• Bestellnummer: 2 1336 0010
• Energiequelle: Pneumatisch
• Betriebsdruck: 6 bar
• Freihandbohren: bis Ø 82 mm
• Bohrungen mit Bohrständer: bis Ø 160 mm
• Bergbauausführung
• ATEX: IM2ExhIMbT6

Technische Daten

• Bestell-Nr.: 2 1336 0010
• ATEX-Spezifikation: IM2ExhIMbT6
• Energiequelle: Pneumatisch
• Betriebsdruck: 6 bar
• Bohrmeißel-Adapter: 1 1/4" UNC außen / R1/2" innen
• Max. Bohrmeißel-Ø: 160,00 mm
• Anwendung: Freihandbohren / mit Bohrständer
• Getriebestufen: 3
• Drehzahlstufen: 300 / 700 / 1.350 U/min
• Drehmomentstufen: 90 / 56 / 29 Nm
• Leistung: 2,80 kW
• Luftverbrauch: 3,50 m³/min
• Mitten-Ø Werkzeugadapter: 60,00 mm
• Gesamtlänge: 594,00 mm
• Anschluss: R3/4" außen
• Kühlmittelschlauch-Anschluss: Gardena-System
• Schallpegel LpA: 85,0 dB(A)
• Schallleistungspegel LWA: 96,0 dB(A)
• Vibrationspegel: <2,5 m/s²
• Gewicht: 17,7 kg
• Anwendungsbereiche / Branche: Energie- und Rohrleitungsbau; Bergbau; Anlagen- und Maschinenbau

Zubehör (Auswahl)

Bohrkronen

• 9 2527 0010 | 16,00 mm | Optimale Drehzahl: 4.500 U/min | Umfangsgeschw.: 3,53 m/s | Anschluss: R1/2" | Nutzlänge: 320,00 mm
• 9 2527 0020 | 20,00 mm | Optimale Drehzahl: 3.200 U/min | Umfangsgeschw.: 3,35 m/s | Anschluss: R1/2" | Nutzlänge: 400,00 mm
• 9 2527 0030 | 25,00 mm | Optimale Drehzahl: 2.500 U/min | Umfangsgeschw.: 3,27 m/s | Anschluss: R1/2" | Nutzlänge: 400,00 mm
• 9 2527 0040 | 30,00 mm | Optimale Drehzahl: 2.200 U/min | Umfangsgeschw.: 3,45 m/s | Anschluss: R1/2" | Nutzlänge: 400,00 mm
• 9 2527 0050 | 35,00 mm | Optimale Drehzahl: 1.900 U/min | Umfangsgeschw.: 3,48 m/s | Anschluss: R1/2" | Nutzlänge: 400,00 mm
• 9 2527 0060 | 40,00 mm | Optimale Drehzahl: 1.700 U/min | Umfangsgeschw.: 3,55 m/s | Anschluss: R1/2" | Nutzlänge: 400,00 mm
• 9 2527 0070 | 45,00 mm | Optimale Drehzahl: 1.500 U/min | Umfangsgeschw.: 3,53 m/s | Anschluss: R1/2" | Nutzlänge: 400,00 mm
• 9 2527 0080 | 50,00 mm | Optimale Drehzahl: 1.300 U/min | Umfangsgeschw.: 3,40 m/s | Anschluss: R1/2" | Nutzlänge: 400,00 mm
• 9 2527 0090 | 55,00 mm | Optimale Drehzahl: 1.200 U/min | Umfangsgeschw.: 3,45 m/s | Anschluss: R1/2" | Nutzlänge: 400,00 mm
• 9 2527 0100 | 60,00 mm | Optimale Drehzahl: 1.100 U/min | Umfangsgeschw.: 3,45 m/s | Anschluss: R1/2" | Nutzlänge: 400,00 mm
• 9 2527 0110 | 68,00 mm | Optimale Drehzahl: 1.000 U/min | Umfangsgeschw.: 3,40 m/s | Anschluss: R1/2" | Nutzlänge: 400,00 mm
• 9 2527 0120 | 72,00 mm | Optimale Drehzahl: 900 U/min | Umfangsgeschw.: 3,30 m/s | Anschluss: R1/2" | Nutzlänge: 400,00 mm
• 9 2526 0140 | 82,00 mm | Optimale Drehzahl: 800 U/min | Umfangsgeschw.: 3,35 m/s | Anschluss: 1 1/4" UNC | Nutzlänge: 450,00 mm
• 9 2526 0160 | 92,00 mm | Optimale Drehzahl: 680 U/min | Umfangsgeschw.: 3,20 m/s | Anschluss: 1 1/4" UNC | Nutzlänge: 450,00 mm
• 9 2526 0180 | 102,00 mm | Optimale Drehzahl: 620 U/min | Umfangsgeschw.: 3,25 m/s | Anschluss: 1 1/4" UNC | Nutzlänge: 450,00 mm
• 9 2526 0200 | 112,00 mm | Optimale Drehzahl: 570 U/min | Umfangsgeschw.: 3,28 m/s | Anschluss: 1 1/4" UNC | Nutzlänge: 450,00 mm
• 9 2526 0220 | 122,00 mm | Optimale Drehzahl: 520 U/min | Umfangsgeschw.: 3,26 m/s | Anschluss: 1 1/4" UNC | Nutzlänge: 450,00 mm
• 9 2526 0240 | 132,00 mm | Optimale Drehzahl: 470 U/min | Umfangsgeschw.: 3,20 m/s | Anschluss: 1 1/4" UNC | Nutzlänge: 450,00 mm
• 9 2526 0260 | 142,00 mm | Optimale Drehzahl: 420 U/min | Umfangsgeschw.: 3,07 m/s | Anschluss: 1 1/4" UNC | Nutzlänge: 450,00 mm
• 9 2526 0280 | 152,00 mm | Optimale Drehzahl: 390 U/min | Umfangsgeschw.: 3,06 m/s | Anschluss: 1 1/4" UNC | Nutzlänge: 450,00 mm

Bohrständer

• 2 1317 9500 | Bohrständer für Winkelbohrungen 45°–90° bis Ø 160 mm

Rohrschelle

• 2 1313 8500 | Rohrschelle zur Verwendung mit Bohrständer Typ 9 4101 0080 | Für Rohr-Ø: 150,00 bis 600,00 mm

Bohrfutter

• 9 2902 0280 | Adapter 1 1/4" UNC innen auf M18x1.5 außen
• 9 2902 0290 | Adapter 1 1/4" UNC innen auf Weldon-Aufnahme 1 1/4" innen
• 9 2902 0350 | Adapter 1 1/4" UNC innen auf Weldon 3/4" innen
• 9 2902 0240 | Adapter von R 1/2" für Bohrfutter Typ 9 2911 0040 und 9 2911 0050
• 9 2911 0040 | Bohrfutter für Bohrer Ø 3 bis 16 mm
• 9 2911 0050 | Bohrfutter für Bohrer Ø 1,5 bis 13 mm

Verlängerungen für Bohrer

• 2 1315 7020 | Verlängerung | Maschinenseite: 1 1/4" UNC innen | Bohrerseite: R1/2" innen | Länge: 300,00 mm
• 2 1319 7020 | Verlängerung | Maschinenseite: 1 1/4" UNC innen | Bohrerseite: 1 1/4" UNC außen | Länge: 100,00 mm
• 2 1318 7020 | Verlängerung | Maschinenseite: 1 1/4" UNC innen | Bohrerseite: 1 1/4" UNC außen | Länge: 200,00 mm
• 2 1314 7020 | Verlängerung | Maschinenseite: 1 1/4" UNC innen | Bohrerseite: 1 1/4" UNC außen | Länge: 300,00 mm
• 2 1316 7020 | Verlängerung | Maschinenseite: 1 1/4" UNC innen | Bohrerseite: 1 1/4" UNC außen | Länge: 400,00 mm
• 2 1322 7020 | Verlängerung | Maschinenseite: 1 1/4" UNC innen | Bohrerseite: 1 1/4" UNC außen | Länge: 500,00 mm

Serviceeinheiten

• 9 2406 0260 | Serviceeinheit, tragbar, Druckregler 3/4"
• 9 2406 0650 | Serviceeinheit, tragbar, Schutzgehäuse, Druckregler 3/4"

Schläuche und mehr

• 9 3610 0430 | Pneumatischer Druckschlauch ID 19 mm, Länge 2,5 m, verschraubbarer Krallenkupplung
• 9 2102 0020 | Krallenkupplung, Metallabdichtung, ID 3/4"

Sonstiges Zubehör

• 5 8002 9100 | Wassertank 10 l
• 2 1315 9500 | Werkzeugset
• 9 9910 0080 | Transportkoffer
• 9 9902 0120 | Mehrzwecköl für Reinigung und Schutz
