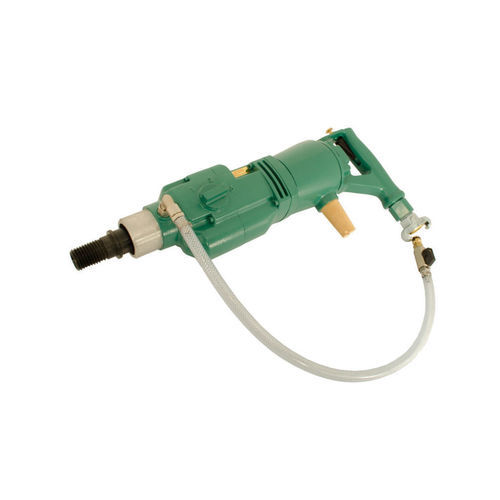

Druckluft-Kernbohrmaschine 2 1333 0010

für BetonHandgerätmit Kühlsystem

Produktübersicht
Die pneumatische Kernbohreinheit für Hand- und Ständerarbeiten in Beton, Stein und Mauerwerk. Handbohren bis 82 mm, Bohren mit Bohrständer bis 160 mm. ATEX-zertifiziert II2GExhIIBT6Gb für den Einsatz in Ex-Bereichen. Typische Einsatzbereiche: Energie- und Pipelinebau, Anlagen- und Maschinenbau.

Hauptmerkmale

• Energiequelle: Pneumatisch
• Betriebsdruck: 6 bar
• Handbohrleistung: bis 82 mm
• Bohren mit Bohrständer: bis 160 mm
• ATEX: II2GExhIIBT6Gb
• Gänge: 3 — Drehzahlen 400 / 900 / 1.600 rpm
• Drehmomentstufen: 49 / 31 / 16 Nm
• Leistung: 1,60 kW
• Gewicht: 8,2 kg

Technische Daten (Tabelle)

• BESTELL-NR.: 2 1333 0010
• ATEX-Spezifikation: II2GExhIIBT6Gb
• Energiequelle: Pneumatisch
• Betriebsdruck: 6 bar
• Bohreradapter: 1 1/4" UNC männlich / R1/2" weiblich
• Max. Bohrerdurchm.: 160,00 mm
• Verwendung: Handbohren / mit Bohrständer
• Gänge: 3
• Drehzahlen: 400 / 900 / 1.600 rpm
• Drehmomente: 49 / 31 / 16 Nm
• Leistung: 1,60 kW
• Luftverbrauch: 2,20 m³/min
• Aufnehmer Mittel Ø: 60,00 mm
• Gesamtlänge: 540,00 mm
• Anschluss: R3/4" männlich
• Kühlanschluss: Gardena-System
• Schallpegel LpA: 83,0 dB(A)
• Schallpegel LWA: 94,0 dB(A)
• Vibrationswert: <2,5 m/s²
• Gewicht: 8,2 kg

Anwendungsbereiche

• Kernbohren in Stahlbeton und Normalbeton für Rohrdurchführungen
• Bohrungen für Befestigungen, Installationen und Lüftungsöffnungen
• Einsätze im Energie- und Pipelinebau sowie im Anlagenbau

Zubehör (Auswahl)
Bohrkronen

• 9 2527 0010 | 16,00 mm | Optimale Drehzahl 4.500 rpm | Umfangsgeschw. 3,53 m/s | Anschluss R1/2" | Nutzlänge 320 mm
• 9 2527 0020 | 20,00 mm | Optimale Drehzahl 3.200 rpm | Umfangsgeschw. 3,35 m/s | Anschluss R1/2" | Nutzlänge 400 mm
• 9 2527 0040 | 30,00 mm | Optimale Drehzahl 2.200 rpm | Umfangsgeschw. 3,45 m/s | Anschluss R1/2" | Nutzlänge 400 mm
• 9 2527 0080 | 50,00 mm | Optimale Drehzahl 1.300 rpm | Umfangsgeschw. 3,40 m/s | Anschluss R1/2" | Nutzlänge 400 mm
• 9 2526 0140 | 82,00 mm | Optimale Drehzahl 800 rpm | Umfangsgeschw. 3,35 m/s | Anschluss 1 1/4"UNC | Nutzlänge 450 mm
• 9 2526 0280 | 152,00 mm | Optimale Drehzahl 390 rpm | Umfangsgeschw. 3,06 m/s | Anschluss 1 1/4"UNC | Nutzlänge 450 mm

Bohrständer

• 2 1317 9500 | Bohrständer für Winkelbohrungen 45°–90° bis Ø 160 mm

Rohrklemme

• 2 1313 8500 | Rohrklemme, verwendbar mit Bohrständer Typ 9 4101 0080 | Für Rohr-Ø 150 bis 600 mm

Bohrfutter (Auswahl)

• 9 2902 0280 | Adapter 1 1/4" UNC weiblich → M18x1.5 männlich
• 9 2911 0040 | Bohrfutter für Bohrer Ø 3 bis 16 mm

Verlängerungen für Bohrer (Auswahl)

• 2 1315 7020 | Verlängerung | Maschinen-Seite 1 1/4" UNC weiblich | Bohrer-Seite R1/2" weiblich | Länge 300 mm
• 2 1322 7020 | Verlängerung | 1 1/4" UNC weiblich → 1 1/4" UNC männlich | Länge 500 mm

Sonstiges Zubehör (Auswahl)

• 5 8002 9100 | Wassertank 10 l
• 2 1315 9500 | Werkzeugset
• 9 9910 0080 | Transportkoffer

Technische Spezifikationen

• Bestellnummer: 2 1333 0010
• ATEX: II2GExhIIBT6Gb
• Energiequelle: Pneumatisch
• Betriebsdruck: 6 bar
• Max. Bohrerdurchmesser: 160 mm (mit Bohrständer)
• Handbohrkapazität: bis 82 mm
• Gänge: 3
• Drehzahlen: 400 / 900 / 1.600 rpm
• Drehmomentstufen: 49 / 31 / 16 Nm
• Leistung: 1,60 kW
• Luftverbrauch: 2,20 m³/min
• Aufnehmer Mittel Ø: 60 mm
• Gesamtlänge: 540 mm
• Anschluss: R3/4" männlich
• Kühlanschluss: Gardena-System
• Schallpegel LpA: 83,0 dB(A)
• Schallpegel LWA: 94,0 dB(A)
• Vibrationswert: <2,5 m/s²
• Gewicht: 8,2 kg
