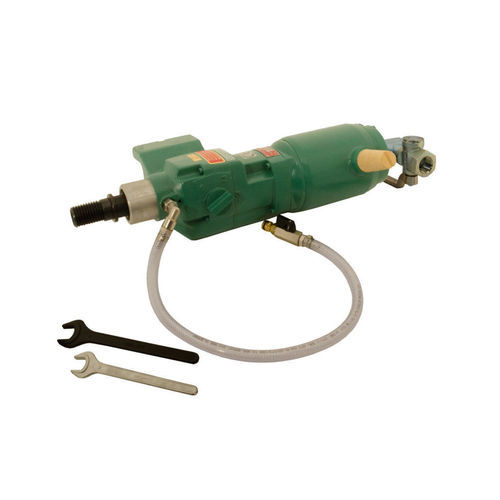

Druckluft-Kernbohrmaschine 2 1328 0050

mit KühlsystemATEX

Produktbeschreibung
Pneumatische Kernbohreinheit zur Montage auf einer Bohrvorrichtung, ausgelegt zum Kernbohren in Beton, Stein und Mauerwerk bis Ø 300 mm. Bestell-Nr. Bohrvorrichtung: 9 4101 0090.

Hauptmerkmale

• Energiequelle: Pneumatisch
• Betriebsdruck: 6 bar
• Bohren mit Bohrvorrichtung: bis Ø 300 mm
• ATEX: II2GExhIIBT6Gb

Technische Daten
BESTELL-NR.: 2 1328 0050
ATEX-Spezifikation: II2GExhIIBT6Gb
Energiequelle: Pneumatisch
Betriebsdruck: 6 bar
Bohrkronen-Adapter: 1 1/4" UNC männlich / R1/2" weiblich
Max. Bohrkronen-Ø: 300.00 mm
Verwendung: mit Bohrvorrichtung
Gänge: 3
Drehzahlen: 300/700/1,350 rpm
Drehmomente: 90/56/29 Nm
Leistung: 2.80 kW
Luftverbrauch: 3.50 m³/min
Werkzeugadapter Mittel-Ø: 60.00 mm
Gesamtlänge: 516.00 mm
Anschluss: R3/4" männlich
Kühlanschluss: Gardena-System
Schallpegel LpA: 85.0 dB(A)
Schallleistung LWA: 96.0 dB(A)
Vibrationswert: <2.5 m/s²
Gewicht: 12.7 kg
Anwendungsbereiche / Branche: Energie- und Rohrleitungsbau; Anlagen- und Maschinenbau

Zubehör
Bohrkronen
BESTELL-NR. | Bohrkronen-Ø [mm] | Optimale Drehzahl [rpm] | Umfangsgeschw. [m/s] | Anschluss [inch] | Einsatzlänge [mm]
9 2527 0010 | 16.00 | 4,500 | 3.53 | R1/2" | 320.00
9 2527 0020 | 20.00 | 3,200 | 3.35 | R1/2" | 400.00
9 2527 0030 | 25.00 | 2,500 | 3.27 | R1/2" | 400.00
9 2527 0040 | 30.00 | 2,200 | 3.45 | R1/2" | 400.00
9 2527 0050 | 35.00 | 1,900 | 3.48 | R1/2" | 400.00
9 2527 0060 | 40.00 | 1,700 | 3.55 | R1/2" | 400.00
9 2527 0070 | 45.00 | 1,500 | 3.53 | R1/2" | 400.00
9 2527 0080 | 50.00 | 1,300 | 3.40 | R1/2" | 400.00
9 2527 0090 | 55.00 | 1,200 | 3.45 | R1/2" | 400.00
9 2527 0100 | 60.00 | 1,100 | 3.45 | R1/2" | 400.00
9 2527 0110 | 68.00 | 1,000 | 3.40 | R1/2" | 400.00
9 2527 0120 | 72.00 | 900 | 3.30 | R1/2" | 400.00
9 2526 0140 | 82.00 | 800 | 3.35 | 1 1/4" UNC | 450.00
9 2526 0160 | 92.00 | 680 | 3.20 | 1 1/4" UNC | 450.00
9 2526 0180 | 102.00 | 620 | 3.25 | 1 1/4" UNC | 450.00
9 2526 0200 | 112.00 | 570 | 3.28 | 1 1/4" UNC | 450.00
9 2526 0220 | 122.00 | 520 | 3.26 | 1 1/4" UNC | 450.00
9 2526 0240 | 132.00 | 470 | 3.20 | 1 1/4" UNC | 450.00
9 2526 0260 | 142.00 | 420 | 3.07 | 1 1/4" UNC | 450.00
9 2526 0280 | 152.00 | 390 | 3.06 | 1 1/4" UNC | 450.00
9 2526 0300 | 162.00 | 360 | 3.01 | 1 1/4" UNC | 450.00
9 2526 0320 | 172.00 | 340 | 3.02 | 1 1/4" UNC | 450.00
9 2526 0340 | 182.00 | 320 | 3.01 | 1 1/4" UNC | 450.00
9 2526 0360 | 192.00 | 300 | 2.98 | 1 1/4" UNC | 450.00
9 2526 0380 | 200.00 | 280 | 2.93 | 1 1/4" UNC | 450.00
9 2526 0390 | 212.00 | 270 | 2.97 | 1 1/4" UNC | 450.00
9 2526 0400 | 225.00 | 250 | 2.88 | 1 1/4" UNC | 450.00
9 2526 0410 | 232.00 | 220 | 2.65 | 1 1/4" UNC | 450.00
9 2526 0430 | 250.00 | 180 | 2.36 | 1 1/4" UNC | 450.00
9 2526 0480 | 300.00 | 130 | 2.04 | 1 1/4" UNC | 450.00

Bohrvorrichtung
BESTELL-NR. | Beschreibung
9 4101 0090 | Bohrvorrichtung für Bohrkronen bis Ø 300 mm

Bohrfutter
BESTELL-NR. | Beschreibung
9 2902 0280 | Adapter von 1 1/4" UNC f weiblich auf M18x1.5 m männlich
9 2902 0290 | Adapter von 1 1/4" UNC f weiblich auf Weldonschaft 1 1/4" f weiblich
9 2902 0350 | Adapter von 1 1/4" UNC f weiblich auf Weldon 3/4" f weiblich
9 2902 0240 | Adapter von R 1/2" für Bohrfutter Typ 9 2911 0040 und Typ 9 2911 0050
9 2911 0040 | Bohrfutter für Bohrdurchmesser 3 bis 16 mm
9 2911 0050 | Bohrfutter für Bohrdurchmesser 1.5 bis 13 mm

Verlängerungen für Bohrkronen
BESTELL-NR. | Beschreibung | Anschluss (Maschinenseite) | Anschluss (Bohrkrone) | Länge [mm]
2 1315 7020 | Verlängerung | 1 1/4" UNC weiblich | R1/2" weiblich | 300.00
2 1319 7020 | Verlängerung | 1 1/4" UNC weiblich | 1 1/4" UNC männlich | 100.00
2 1318 7020 | Verlängerung | 1 1/4" UNC weiblich | 1 1/4" UNC männlich | 200.00
2 1314 7020 | Verlängerung | 1 1/4" UNC weiblich | 1 1/4" UNC männlich | 300.00
2 1316 7020 | Verlängerung | 1 1/4" UNC weiblich | 1 1/4" UNC männlich | 400.00
2 1322 7020 | Verlängerung | 1 1/4" UNC weiblich | 1 1/4" UNC männlich | 500.00

Serviceeinheiten
BESTELL-NR. | Beschreibung
9 2406 0260 | Serviceeinheit, tragbar, Druckregler 3/4"
9 2406 0650 | Serviceeinheit, tragbar, Schutzgehäuse, Druckregler 3/4"

Schläuche und mehr
BESTELL-NR. | Beschreibung
9 3610 0430 | Pneumatischer Druckschlauch ID 19 mm, 2.5 m Länge, verschraubbare Klaffkupplung
9 2102 0020 | Klaffkupplung, Metallabdichtung, 3/4” ID

Verschiedene Zubehörteile
BESTELL-NR. | Beschreibung
5 8002 9100 | Wassertank 10 l
2 1315 9500 | Werkzeugset
5 1212 9000 | Transportkoffer
9 9902 0120 | Mehrzwecköl für Reinigung und Schutz

Spezifikationen

• Bestellnummer: 2 1328 0050
• ATEX: II2GExhIIBT6Gb
• Energiequelle: Pneumatisch
• Betriebsdruck: 6 bar
• Max. Bohrkronen-Ø: 300 mm
• Gänge: 3 (Drehzahlen 300/700/1,350 rpm)
• Drehmomente: 90 / 56 / 29 Nm
• Leistung: 2.80 kW
• Luftverbrauch: 3.50 m³/min
• Werkzeugadapter Mittel-Ø: 60 mm
• Gesamtlänge: 516 mm
• Anschluss: R3/4" männlich
• Kühlanschluss: Gardena-System
• Schallpegel: LpA 85.0 dB(A), LWA 96.0 dB(A)
• Vibrationswert: <2.5 m/s²
• Gewicht: 12.7 kg
• Anwendungsbereiche: Energie- und Rohrleitungsbau; Anlagen- und Maschinenbau
