Signal-Generator DN6.63 series

ImpulsArbiträr-Wellenformdigital

Übersicht

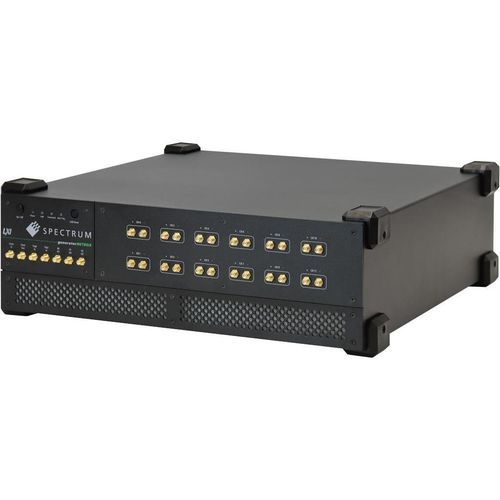

Die DN6.63x-Serie umfasst multikanalige 16-Bit-Arbitrary-Waveform-Generatoren (AWG) mit Ethernet-Fernsteuerung. Modelle ermöglichen simultane, unabhängige Ausgänge auf jedem Kanal; jeder Kanal verfügt über eigenen DAC und Verstärker. Ausgewählte Konfigurationen bieten Abtastraten bis zu 10,0 GS/s und analoge Bandbreiten bis 2,50 GHz.

Hauptmerkmale

• Arbitrary-Waveform-Generierung mit 16-Bit-Auflösung
• Verfügbare Konfigurationen: 4, 6, 8, 10 oder 12 analoge Ausgänge
• Simultane Signalerzeugung auf allen Kanälen mit separatem DAC und Verstärker
• Programmierbare Ausgangsamplitude: bis ±500 mV Single-Ended in 50 Ω oder ±1,0 V differentiell in 50 Ω
• Betriebsarten: Single-Shot, Loop, FIFO, Multiple Replay u. a.
• Optionen: Multi-Carrier DDS und Digital Pulse Generator
• Onboard-Speicher skalierbar je nach Modell (bis zu 8 GSamples pro AWG bzw. größere optionale Speicherpakete)

Verfügbare Modelle und Vergleichsspezifikationen

• DN6.635-04 — 4 analoge Ausgänge, 4 digitale Ausgänge; 16 Bit; Abtastrate: bis zu 10 GS/s (abhängig von aktiven Kanälen); Bandbreite: 2,50 GHz; Speicher: 2x2 GSamples (Option 2x8 GSamples)
• DN6.635-06 — 6 analoge Ausgänge, 4 digitale Ausgänge; 16 Bit; Abtastrate: bis zu 10 GS/s (variabel mit Kanalanzahl); Bandbreite: 2,50 GHz; Speicher: 3x2 GSamples (Option 3x8 GSamples)
• DN6.635-08 — 8 analoge Ausgänge, 4 digitale Ausgänge; 16 Bit; Abtastrate: bis zu 10 GS/s (variabel); Bandbreite: 2,50 GHz; Speicher: 4x2 GSamples (Option 4x8 GSamples)
• DN6.635-10 — 10 analoge Ausgänge, 4 digitale Ausgänge; 16 Bit; Abtastrate: bis zu 10 GS/s (variabel); Bandbreite: 2,50 GHz; Speicher: 5x2 GSamples (Option 5x8 GSamples)
• DN6.635-12 — 12 analoge Ausgänge, 4 digitale Ausgänge; 16 Bit; Abtastrate: bis zu 10 GS/s (variabel); Bandbreite: 2,50 GHz; Speicher: 6x2 GSamples (Option 6x8 GSamples)
• DN6.632-Serie — Varianten mit geringerer Abtastrate (z. B. DN6.632-04/06/08/10/12): bis zu 3,20 GS/s; Bandbreite: 1,40 GHz; Speicher und Kanalanzahl modellabhängig

Technische Daten

• Auflösung: 16 Bit
• Maximale Abtastrate: bis zu 10,0 GS/s (modell- und kanalabhängig)
• Analoge Ausgangskanäle: 4, 6, 8, 10 oder 12 verfügbar
• Echte simultane Erzeugung: separater DAC und Verstärker je Kanal
• Ausgangsamplitude: bis ±500 mV Single-Ended in 50 Ω; bis ±1,0 V differentiell in 50 Ω
• Analoge Bandbreite: bis 2,50 GHz (DN6.635-Familie); DN6.632 bis 1,40 GHz
• Onboard-Speicher: modellabhängig, erweiterbar durch optionale Packs
• Wiedergabemodi: Single-Shot, Loop, FIFO, Multiple Replay
• Optionen: Multi-Carrier DDS, Digital Pulse Generator
• Schnittstelle: Ethernet (LXI/netbox Fernbetrieb)
