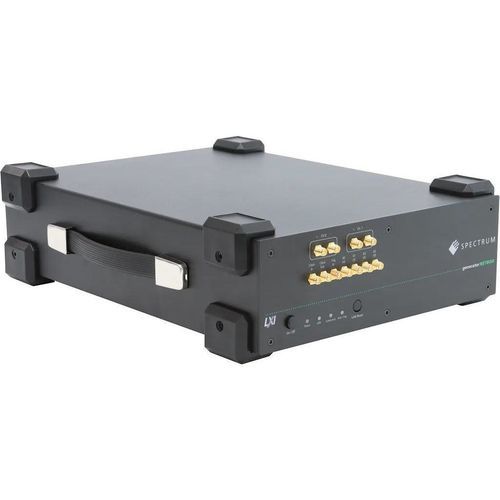

Signal-Generator DN2.63 series

ImpulsArbiträr-Wellenformprogrammierbar

Der DN2.63x ist ein leistungsstarker 16-Bit Arbitrary Waveform Generator (AWG) NETBOX mit Ethernet-Fernsteuerung, hoher Auflösung und sehr hohen Abtastraten von bis zu 10 GS/s. Sie ist in 1- oder 2-Kanal-Konfigurationen erhältlich und für die gleichzeitige mehrkanalige Signalerzeugung mit kanalweisen DAC- und Verstärkerstufen ausgelegt. Schlüsselmerkmale

• Schneller 16-Bit-Arbiträrwellenform-Generator
• Erhältlich in 1- oder 2-Kanal-Versionen
• Simultane Signalerzeugung auf allen Kanälen
• Trennbarer DAC und Verstärker pro Kanal
• Ausgangspegel programmierbar bis zu ±500 mV single-ended an 50 Ohm
• Ausgangspegel programmierbar bis zu ±1,0 V differentiell an 50 Ohm
• Betriebsarten: Single-Shot, Loop, FIFO, Multiple Replay, ...
• Multi-Carrier-DDS-Option verfügbar
• On-Board-Speicher bis zu 2 GSamples (8 GSamples optional)

Modelle der DN2.63x-Familie

• DN2.635-01 - Plattform: Ethernet; Analog-Out: 1; Digital-Out: 4; Auflösung: 16 Bit; Samplerate: 10 GS/s (1 aktiver Kanal); Bandbreite: 2,50 GHz; Speicher (Max): 2 GSamples (8 GSamples Option); Max. Ausgangspegel: ±500 mV single-ended (±1.0 V differentiell) an 50 Ohm; Feature: Mehrfachwiedergabe; Optionen: Digitale Impulsgenerator-Option, Multi-Carrier DDS-Modus.
• DN2.635-02 - Plattform: Ethernet; Analog-Out: 2; Digital-Out: 4; Auflösung: 16 Bit; Samplerate: 10 GS/s (1 aktiver Kanal) / 5 GS/s (2 aktive Kanäle); Bandbreite: 2,50 GHz; Speicher (Max): 2 GSamples (8 GSamples Option); Max. Ausgangspegel: ±500 mV single-ended (±1.0 V differentiell) an 50 Ohm; Feature: Mehrfachwiedergabe; Optionen: Digitale Impulsgenerator-Option, Multi-Carrier DDS-Modus.
• DN2.636-01 - Plattform: Ethernet; Analog-Out: 1; Digital-Out: 4; Auflösung: 16 Bit; Samplerate: 10 GS/s (1 aktiver Kanal); Bandbreite: 3,90 GHz; Speicher (Max): 2 GSamples (8 GSamples Option); Max. Ausgangspegel: ±500 mV single-ended (±1.0 V differentiell) an 50 Ohm; Feature: Mehrfachwiedergabe; Optionen: Digitale Impulsgenerator-Option, Multi-Carrier DDS-Modus.
• DN2.636-02 - Plattform: Ethernet; Analog-Out: 2; Digital-Out: 4; Auflösung: 16 Bit; Samplerate: 10 GS/s (1 aktiver Kanal) / 5 GS/s (2 aktive Kanäle); Bandbreite: 3,90 GHz; Speicher (Max): 2 GSamples (8 GSamples Option); Max. Ausgangspegel: ±500 mV single-ended (±1.0 V differentiell) an 50 Ohm; Feature: Mehrfachwiedergabe; Optionen: Digitale Impulsgenerator-Option, Multi-Carrier DDS-Modus.
• DN2.632-02 - Plattform: Ethernet; Analog-Out: 2; Digital-Out: 4; Auflösung: 16 Bit; Samplerate: 3.20 GS/s (1 aktiver Kanal) / 3,20 GS/s (2 aktive Kanäle); Bandbreite: 1,40 GHz; Speicher (Max): 2 GSamples (8 GSamples Option); Max. Ausgangspegel: ±500 mV single-ended (±1.0 V differentiell) an 50 Ohm; Feature: Mehrfachwiedergabe; Optionen: Digitale Impulsgenerator-Option, Multi-Carrier DDS-Modus.
• DN2.632-01 - Plattform: Ethernet; Analog-Out: 1; Digital-Out: 4; Auflösung: 16 Bit; Samplerate: 3.20 GS/s (1 aktiver Kanal); Bandbreite: 1,40 GHz; Speicher (Max): 2 GSamples (8 GSamples Option); Max. Ausgangspegel: ±500 mV single-ended (±1.0 V differentiell) an 50 Ohm; Feature: Mehrfachwiedergabe; Optionen: Digitale Impulsgenerator-Option, Multi-Carrier DDS-Modus.

Karakteristika / technische Daten

• Auflösung: 16 Bit
• Maximale Abtastrate: bis zu 10,0 GS/s (variiert je nach Modell und Anzahl der aktiven Kanäle: z.B. 10 GS/s für einen aktiven Kanal, 5 GS/s pro Kanal für 2-Kanal-Varianten mit 10 GS/s)
• Analoge Bandbreite: modellabhängig (Beispiele auf der Seite: 1,40 GHz, 2,50 GHz, 3,90 GHz)
• Kanäle: 1 oder 2 (gleichzeitige Erzeugung auf allen Kanälen)
• Pro-Kanal-Architektur: separater DAC und Verstärker pro Kanal
• Ausgangspegel: programmierbar bis zu ±500 mV single-ended an 50 Ω; bis zu ±1,0 V differentiell an 50 Ω
• Digitalausgänge: 4 (wie in der Familientabelle angegeben)
• On-Board-Speicher: 2 GSamples Standard; optional 8 GSamples Upgrade
• Betriebsarten: Einzelaufnahme, Schleife, FIFO, Mehrfachwiedergabe und andere
• Plattform / Fernsteuerung: Ethernet (NETBOX)
• Zusatzfunktionen: Digitaler Impulsgenerator (Option); Multi-Carrier-DDS-Modus (DDS-Option)
