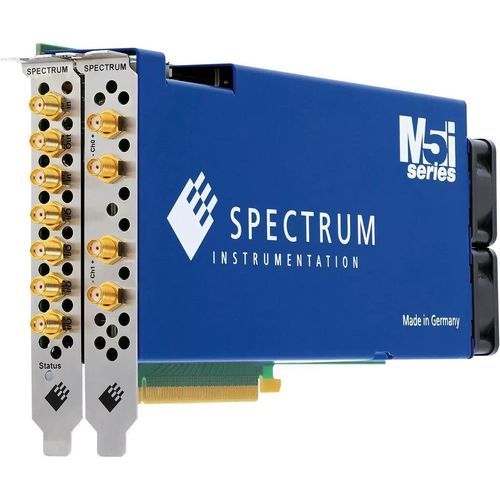

Digitaler PCI Kommunikationskarte M5i.63xx-x16 series

mit 2 Ausgängen

Produktübersicht
Die M5i.63xx-x16 PCIe-Familie ist eine leistungsfähige Serie von 16-Bit-Arbiträrsignalgeneratoren (AWG) für PCI Express x16 und vereint hohe Auflösung, hohe Abtastraten, großen On-Board-Speicher und sehr hohe Streaming-Geschwindigkeiten. Die Serie verwendet die gemeinsame API von Spectrum und die gleiche Software‑Schnittstelle wie andere Spectrum-Produkte.

Hauptmerkmale

• Schneller 16-Bit Arbiträrsignalgenerator
• Erhältlich in 1- oder 2-Kanal-Versionen
• Gleichzeitige Signalerzeugung auf allen Kanälen
• Getrennter DAC und Verstärker pro Kanal
• Programmierbarer Ausgangspegel bis ±500 mV single‑ended an 50 Ω
• Programmierbarer Ausgangspegel bis ±1,0 V differentiell an 50 Ω
• Betriebsarten: Single‑Shot, Loop, FIFO, Multiple Replay usw.
• Multi‑Carrier DDS Option verfügbar
• On-Board-Speicher: 2 GSamples Standard (8 GSamples Option)
• Direkter Datentransfer von CUDA GPU mit der SCAPP-Option

Verfügbare Modelle (Zusammenfassung aus der Produkttabelle)

• M5i.6357-x16 — PCI Express x16; 2 analoge Ausgänge; 4 digitale Ausgänge; 16 Bit; Abtastrate: 10 GS/s (1 aktiver Kanal) / 5 GS/s (2 aktive Kanäle); Bandbreite: 3,90 GHz; Speicher: 2 GSamples (8 GSamples Option); Synchronisation: Star‑Hub für 8 Karten; max. Ausgangspegel: ±500 mV single‑ended (±1,0 V differentiell); Features: Multiple Replay; Optionen: Digital Pulse Generator, Multi‑Carrier DDS Modus, Remote Server.
• M5i.6350-x16 — PCI Express x16; 1 analoger Ausgang; 4 digitale Ausgänge; 16 Bit; Abtastrate: 10 GS/s (1 aktiver Kanal); Bandbreite: 2,50 GHz; Speicher: 2 GSamples (8 GSamples Option); Synchronisation: Star‑Hub für 8 Karten; max. Ausgangspegel: ±500 mV single‑ended (±1,0 V differentiell); gleiche Features und Optionen der Familie.
• M5i.6360-x16 — PCI Express x16; 1 analoger Ausgang; 4 digitale Ausgänge; 16 Bit; Abtastrate: 10 GS/s (1 aktiver Kanal); Bandbreite: 3,90 GHz; Speicher: 2 GSamples (8 GSamples Option); Star‑Hub Synchronisation; gleiche Ausgangspegel und Optionen.
• M5i.6321-x16 — PCI Express x16; 2 analoge Ausgänge; 4 digitale Ausgänge; 16 Bit; Abtastrate: 3,20 GS/s (1 oder 2 aktive Kanäle); Bandbreite: 1,40 GHz; Speicher: 2 GSamples (8 GSamples Option); Star‑Hub Synchronisation; gleiche Ausgangspegel und Optionen.
• M5i.6320-x16 — PCI Express x16; 1 analoger Ausgang; 4 digitale Ausgänge; 16 Bit; Abtastrate: 3,20 GS/s (1 aktiver Kanal); Bandbreite: 1,40 GHz; Speicher: 2 GSamples (8 GSamples Option); Star‑Hub Synchronisation; gleiche Ausgangspegel und Optionen.

Technische Daten / Spezifikationen

• Familie / Handelsbezeichnung: M5i.63xx-x16
• Auflösung: 16 Bit
• Abtastrate: bis zu 10 GS/s (ein aktiver Kanal), bis zu 5 GS/s (zwei aktive Kanäle) je nach Modell; einige Modelle bei 3,20 GS/s
• Analoge Ausgänge: 1 oder 2 (modellabhängig)
• Digitale Ausgänge: 4
• Bandbreite: modellabhängig — Beispiele: 1,40 GHz, 2,50 GHz, 3,90 GHz
• On-Board-Speicher: 2 GSamples Standard; optional 8 GSamples
• Max. Ausgangspegel: ±500 mV single‑ended an 50 Ω (±1,0 V differentiell an 50 Ω)
• Synchronisation: Star‑Hub für bis zu 8 Karten
• Betriebsarten: Single‑Shot, Loop, FIFO, Multiple Replay usw.
• Optionen: Digital Pulse Generator Option; Multi‑Carrier DDS Modus; Remote Server; SCAPP (direkter Transfer von CUDA GPU)
• Plattform / Schnittstelle: PCI Express x16
• Software / API: Verwendet die gemeinsame API von Spectrum und dieselbe Software‑Schnittstelle wie andere Spectrum‑Produkte
