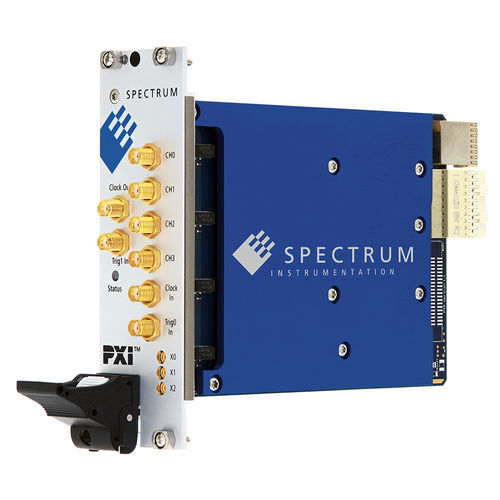

Arbiträr-Wellenform-Generator M4x.66xx series

FunktionSignal2-Kanal

16-Bit-Hochgeschwindigkeits-AWG bis zu 1,25 GS/s - Schneller 16-Bit-Arbitrary-Waveform-Generator - 1, 2 oder 4 Kanal-Versionen - Gleichzeitige Signalerzeugung auf allen Kanälen - Separater DAC und Verstärker pro Kanal - Ausgangspegel programmierbar ±160 mV bis ±5 V (±80 mV bis zu ±2,5 V an 50 Ohm) - Modi: Single-Shot, Loop, FIFO, Sequenz-Wiedergabe-Modus, Gated, ... - GSample on-board Speicher Die M4x.66xx PXI Express (PXIe) x4 Familie Die Arbitrary-Waveform-Digitalisierer der Serie M4X.66xx-x4 bieten höchste Leistung bei Geschwindigkeit und Auflösung. Die Serie umfasst PXIe-Karten mit entweder einem, zwei oder vier synchronen Kanälen. Der große Onboard-Speicher kann segmentiert werden, um verschiedene Wellenformsequenzen wiederzugeben. Das AWG verfügt über eine PXI Express x4 Gen 2-Schnittstelle, die eine hervorragende Daten-Streaming-Leistung bietet. Die Schnittstelle und die optimierten Treiber von Spectrum ermöglichen Datenübertragungsraten von über 1,4 GB/s, so dass signale kontinuierlich mit einer hohen Ausgaberate wiedergegeben werden können. Obwohl die Karten mit der neuesten Technologie entwickelt wurden, sind sie dennoch softwarekompatibel mit den Treibern früherer Spectrum-Digitalisierer. Bestehende Kunden können also dieselbe Software verwenden, die für eine 10 Jahre alte 20 MS/s AWG-Karte und für eine 1,25 GS/s AWG der M4i-Serie entwickelt wurde.
