Hochleistungsventilator Pirox

HochtemperaturgeräuscharmIP55

Übersicht

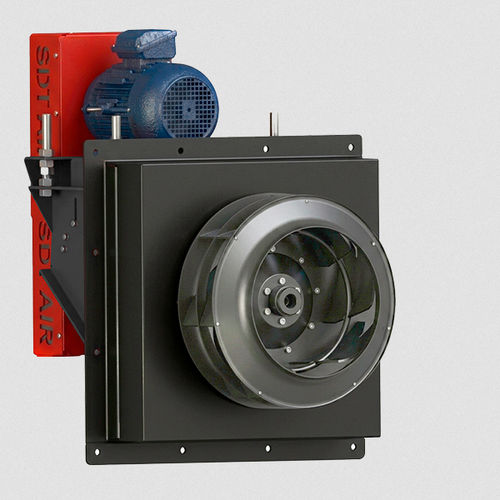

Die PIROX-Serie von SDT Air ist ein reaktionsbasierter Zentrifugalventilator zur Rezirkulation heißer Gase in industriellen thermischen Prozessen, die einen kontinuierlichen, zuverlässigen und sicheren Betrieb unter hohen Temperaturbedingungen erfordern. Konfiguriert als Plug-Fan mit Riemenantrieb und wärmegedämmtem Gehäuse, ist die Einheit auf geringe Vibrationen, reduzierte Geräuschentwicklung und lange Lebensdauer im Dauerbetrieb ausgelegt.

Typische Anwendungen

• Öfen
• Kessel
• Lackierkabinen
• Trockner
• Isolierte Wärmekammern
• Brenner
• Schmelzöfen
• Temperaturregelungssysteme

Wärmedämmung

• Hochdichte Steinwolle-Isolierung
• Dichte: 145 kg/m³
• Standardwandstärke: 150 mm

Reaktionsturbine

• Selbstreinigendes Laufrad
• Hochleistungsverstärktes rückwärtsgekrümmtes Laufrad (Reaktionstyp)
• Hergestellt aus gewalztem Kohlenstoffstahl
• Dynamisch ausgewuchtet zur Minimierung von Lärm und Vibrationen

Hauptmerkmale

• Hochleistungs-Laufrad
• Selbstreinigendes Design
• Dynamisch ausgewuchtet
• Schwarze hitzebeständige Beschichtung auf dem Laufrad
• Robuste dicht verschweißte Monoblock-Konstruktion

Antriebssystem

• Antriebsgruppe mit Schutzvorrichtungen gemäß ISO 13857
• Wartungsfreier, hocheffizienter Keilriemen

Thermische Leistungsdaten

• Temperaturbereich des Fördergases für Dauerbetrieb: -40 °C bis 350 °C
• Optionale Versionen bis 450 °C auf Anfrage verfügbar
• Maximale Umgebungstemperatur für den Motor: 60 °C

Standardausführung

• Gehäuse in gewalztem Kohlenstoffstahl
• Hitzebeständige Beschichtung
• C3 Korrosionsschutz-Ausführung
• Laufrad mit schwarzer hitzebeständiger Lackierung

Motorisierung und Effizienz

• TEFC Motoren: standardisierte IEC-Asynchronmotoren mit Käfigläufer
• Schutzart IP55
• Isolationsklasse F
• B3 Fußmontage des Motors auf Grundrahmen

Standardspannungen

• 230/400 V 50 Hz für Drehstrommotoren bis 4 kW
• 400/690 V 50 Hz für höhere Leistungen

ErP-Konformität

• IE3 (Premium Efficiency): serienmäßig von 0,75 kW bis 55 kW
• IE4 (Super Premium Efficiency): ab 75 kW
• IE2 (High Efficiency): für Leistungen unter 0,75 kW

Technische Daten

• Serie/Modellbezeichnung: PIROX
• Typ: Reaktions-Zentrifugalventilator (Plug-Fan), Riemenantrieb
• Isolation: Steinwolle 145 kg/m³; Standarddicke 150 mm
• Materialien: gewalzter Kohlenstoffstahl (Gehäuse und Laufrad)
• Laufrad: rückwärts gekrümmt, verstärkt, selbstreinigend, schwarze hitzebeständige Beschichtung
• Dynamische Auswuchtung des Laufrads
• Robuste, dicht verschweißte Monoblock-Konstruktion
• Antriebssystem: geschützte Einheit gemäß ISO 13857; wartungsfreier hocheffizienter Riemen
• Temperaturbereich Fördergas kontinuierlich: -40 °C bis 350 °C (bis 450 °C auf Anfrage)
• Maximale Umgebungstemperatur Motor: 60 °C
• Motoren: TEFC, IEC Käfigläufer, IP55, Isolationsklasse F, B3 Montage auf Grundrahmen
• Spannungen: 230/400 V 50 Hz (bis 4 kW); 400/690 V 50 Hz (für höhere Leistungen)
• ErP: IE2 / IE3 / IE4 je nach Leistung (siehe technische Daten)
• Oberfläche: hitzebeständige Beschichtung; C3 Korrosionsschutz
