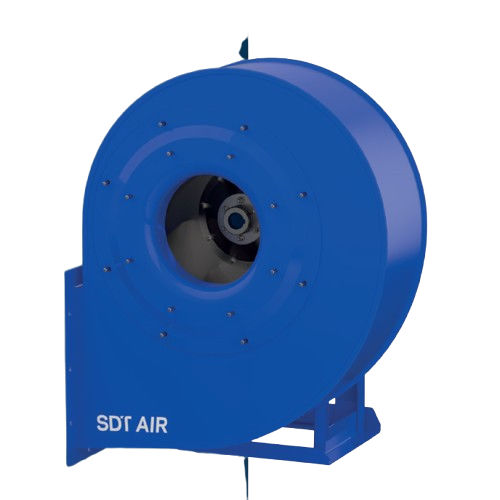

Industrieventilator CLD - AERIS

HochleistungZentrifugalzur Staubbindung

MITTELDRUCK-RADIALVENTILATOR INDUSTRIEAUSFÜHRUNG: SYSTEM 4 – DIREKTANTRIEB-AUSFÜHRUNG MITTELDRUCK-RADIALVENTILATOR INDUSTRIEAUSFÜHRUNG: SYSTEM 4 – DIREKTANTRIEB Die AERIS-P-Baureihe von SDT Air wurde speziell für industrielle Anwendungen entwickelt, die hohe Luftdurchsätze unter Mitteldruckbedingungen erfordern. Ihre System-4-Konfiguration – bei der das Laufrad direkt auf der Motorwelle montiert ist und der Motor auf einem starren Grundrahmen gelagert wird – gewährleistet eine dauerhafte Ausrichtung, maximale Kraftübertragung und einen deutlich geringeren Wartungsaufwand. BAUWEISE, ZUSAMMENSETZUNG UND BETRIEBSBEDINGUNGEN Konstruktionsentwicklung und Werkstoffe Alle Eisenmetallkomponenten des Ventilators werden aus Kohlenstoffstahl gefertigt, was strukturelle Robustheit und eine lange Lebensdauer in industriellen Umgebungen gewährleistet. Das Gehäuse ist an die Anlagengröße angepasst, um Festigkeit und Haltbarkeit zu optimieren: - Baugrößen bis 630: hochpräzise Falzbauweise - Baugrößen ab 630: durchgehend geschweißte Bauweise für maximale strukturelle Steifigkeit Dynamische Stabilität - Integration eines vorderen Stützfußes zur Minimierung von Schwingungen - Optional bis Baugröße 500 - Serienmäßig ab Baugröße 560 Rückwärtsgekrümmtes Laufrad - Rückwärtsgekrümmtes Laufrad mit selbstreinigendem Profil - Statisch und dynamisch ausgewuchtet - Leiser und effizienter Betrieb Vielseitigkeit bei der Installation - Vor Ort einstellbare Ausrichtung bis Größe 630 - Bei den Größen 710 bis 1000 ist die Ausrichtung werkseitig festgelegt, um die Montageintegrität zu gewährleisten Betriebsbedingungen – Thermische Ausführung - Standardausführung: geeignet für den Dauerbetrieb mit Luft bis 130 °C - Hochtemperaturausführungen: werden durch spezifische Konfigurationen erreicht, darunter Kühllaufräder, Materialauswahl und an die Wärmeausdehnung angepasste Konstruktionslösungen Diese Ausführungen ermöglichen einen Dauerbetrieb bis 250 °C unter Wahrung der strukturellen Zuverlässigkeit der Anlage. ANTRIEB UND WIRKGRADANTRIEB UND WIRKGRAD TEFC-Motoren Ausgestattet mit vollständig gekapselten, lüftergekühlten (TEFC) Motoren, die für einen zuverlässigen Betrieb in anspruchsvollen industriellen Umgebungen ausgelegt sind. ErP-Konformität - IE3 (Premium-Wirkungsgrad): Standard von 0,75 kW bis 55 kW - IE4 (Super-Premium-Effizienz): ab 75 kW - IE2 (Hohe Effizienz): für Nennleistungen unter 0,75 kW STANDARD-OBERFLÄCHENBEHANDLUNGSTANDARD-OBERFLÄCHENBEHANDLUNG - Standard-Industriebeschichtung, geeignet für Anwendungen in nicht aggressiven industriellen Umgebungen
