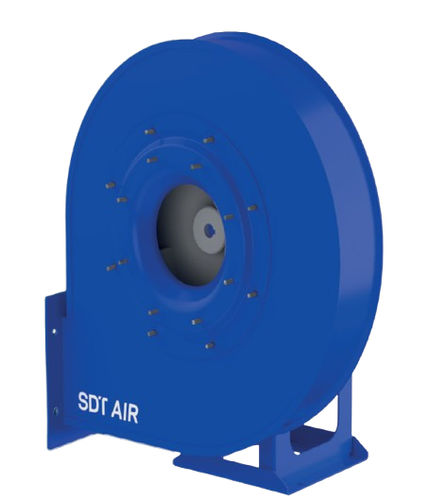

Industrieventilator HJD series

HochleistungZentrifugalzur Staubbindung

HOCHDRUCK-ZENTRIFUGALVENTILATOR INDUSTRIEAUSFÜHRUNG: SYSTEM 4 – DIREKTANTRIEB Die KRON-P-Baureihe von SDT Air wurde für industrielle Anwendungen entwickelt, die hohe Drücke bei niedrigen und mittleren Durchflussmengen erfordern und gleichzeitig einen stabilen und zuverlässigen Betrieb unter anspruchsvollen Einsatzbedingungen gewährleisten. Ihre System-4-Konfiguration – bei der das Laufrad direkt auf der Motorwelle montiert ist und der Motor selbst auf einem starren Sockel gelagert ist – gewährleistet eine dauerhafte Ausrichtung, maximale Kraftübertragung, direkte Kraftübertragung und geringen Wartungsaufwand. KONSTRUKTION, INTEGRITÄT UND BETRIEBSBEDINGUNGEN Fortschrittliche Konstruktion und Werkstoffe Alle Eisenmetallteile des Ventilators werden aus Kohlenstoffstahl gefertigt, was strukturelle Robustheit und Langlebigkeit in industriellen Umgebungen gewährleistet. Das Gehäuse ist an die Anlagengröße angepasst, um Festigkeit und Lebensdauer zu optimieren: - Baugrößen bis 630: hochpräzise Falzverbindung - Baugrößen ab 630: durchgeschweißte Konstruktion für maximale strukturelle Steifigkeit Reaktionslaufrad - Laufrad mit rückwärtsgekrümmten Schaufeln und selbstreinigendem Profil - Statisch und dynamisch ausgewuchtet - Leiser und effizienter Betrieb Vielseitige Montagemöglichkeiten - Vor Ort einstellbare Ausrichtung bis Baugröße 630 - Bei Baugrößen 710 bis 1000, ohne vorderen Fuß, werkseitig festgelegte Ausrichtung zur Gewährleistung der Montageintegrität. Ohne vorderen Fuß, vor Ort einstellbar Betriebsbedingungen – thermische Ausführung - Standardausführung: geeignet für die Luftförderung bis 130 °C im Dauerbetrieb - Hochtemperaturausführungen: unter Verwendung spezifischer Konfigurationen mit Kühllaufrad, Materialauswahl und konstruktiven Lösungen, die an die Wärmeausdehnung angepasst sind Diese Ausführungen ermöglichen einen Dauerbetrieb bis zu 250 °C unter Wahrung der strukturellen Zuverlässigkeit der Anlage. ANTRIEB UND WIRKGRAD TEFC-Motoren Ausgestattet mit vollständig gekapselten, lüftergekühlten Motoren, die für den zuverlässigen Betrieb in anspruchsvollen industriellen Umgebungen ausgelegt sind. ErP-Konformität - IE3 (Premium Efficiency): Standard von 0,75 kW bis 55 kW - IE4 (Super-Premium-Effizienz): ab 75 kW - IE2 (Hohe Effizienz): für Leistungen unter 0,75 kW STANDARD-OBERFLÄCHENBEHANDLUNG - Standard-Industrielack, geeignet für den Einsatz in nicht aggressiven industriellen Umgebungen
