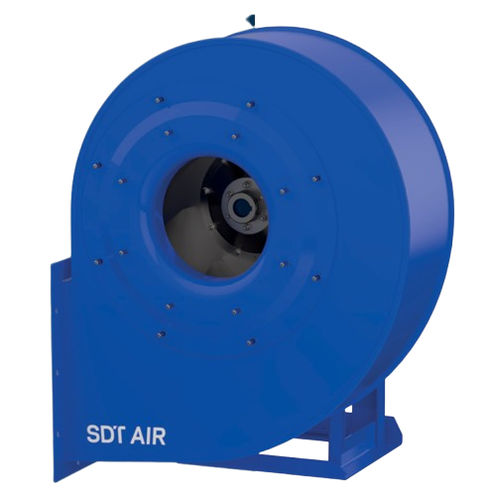

Industrieventilator CMD series

HochleistungZentrifugalzur Staubbindung

MITTELDRUCK-ZENTRIFUGALVENTILATOR INDUSTRIEAUSFÜHRUNG: SYSTEM 4 – DIREKTANTRIEB Die MOVEX-P-Baureihe von SDT Air wurde für industrielle Anwendungen entwickelt, die einen konstanten Luftstrom unter Mitteldruckbedingungen erfordern. Ihre System-4-Konfiguration – bei der das Laufrad direkt auf der Motorwelle montiert ist und der Motor auf einem starren Grundrahmen gelagert ist – gewährleistet eine dauerhafte Ausrichtung, maximale Kraftübertragung und einen deutlich geringeren Wartungsaufwand. KONSTRUKTION, INTEGRITÄT UND BETRIEBSBEDINGUNGEN Fortschrittliche Konstruktion und Materialien Alle Eisenmetallteile des Ventilators werden aus Kohlenstoffstahl gefertigt, was strukturelle Robustheit und Langlebigkeit in industriellen Umgebungen gewährleistet. Das Gehäuse ist an die Anlagengröße angepasst, um Festigkeit und Lebensdauer zu optimieren: - Baugrößen bis 630: hochpräzise gefaltete (verriegelte) Konstruktion - Baugrößen ab 630: durchgehend geschweißte Fertigung für maximale strukturelle Steifigkeit Dynamische Stabilität - Vordere Stützfußhalterung im Lieferumfang enthalten, um Vibrationen zu minimieren - Optional bis Baugröße 500 - Serienmäßig ab Baugröße 560 Rückwärtsgekrümmtes Laufrad - Rückwärtsgekrümmte Schaufeln mit selbstreinigendem Profil - Statisch und dynamisch ausgewuchtet - Leiser Betrieb auch bei der Förderung partikelbeladener Luft Vielseitige Montagemöglichkeiten - Vor Ort einstellbare Ausrichtung bis Baugröße 630 - Baugrößen 710 bis 1000: werkseitig festgelegte Ausrichtung zur Gewährleistung der Montageintegrität Betriebsbedingungen – thermische Ausführung - Standardausführung: geeignet für den Dauerbetrieb bei Lufttemperaturen bis zu 130 °C - Hochtemperaturausführungen: erhältlich durch spezifische Konfigurationen mit gekühlten Laufrädern, Materialauswahl und auf thermische Ausdehnung abgestimmten Konstruktionslösungen Diese Konfigurationen ermöglichen einen Dauerbetrieb bis zu 250 °C unter Wahrung der strukturellen Zuverlässigkeit des Geräts. ANTRIEB UND WIRKGRADANTRIEB UND WIRKGRADANTRIEB UND WIRKGRAD TEFC-Motoren Ausgestattet mit vollständig gekapselten, lüftergekühlten Motoren, die für den zuverlässigen Betrieb in anspruchsvollen industriellen Umgebungen ausgelegt sind. ErP-Konformität - IE3 (Premium Efficiency): Standard von 0,75 kW bis 55 kW - IE4 (Super-Premium-Effizienz): ab 75 kW - IE2 (Hohe Effizienz): für Nennleistungen unter 0,75 kW STANDARD-OBERFLÄCHENBEHANDLUNG Standard-Industriebeschichtung, geeignet für nicht aggressive industrielle Umgebungen
