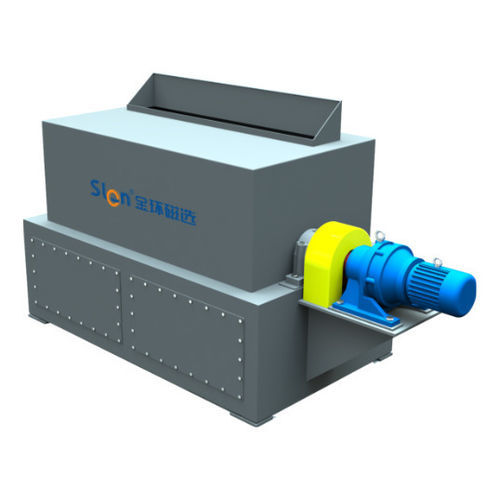

Trockenmaterialien-Abscheider SGTF series

Trommel-Magnetfür Erzdrehbar

Produktbeschreibung:
Der SGTF dry LIMS ist ein niedrigintensiver trockener Magnettrommelabscheider, entwickelt für die Vorkonzentration von schwachergiebigen magnetischen Mineralien, das Entfernen magnetischer Verunreinigungen aus nichtmetallischen Erzen, die trockene Aufbereitung von Rückständen sowie die Reinigung von Schwefelsäure-Schlackepulver und Eisenkonzentratpulver.

Produktmerkmale:

• Keine Wassernutzung erforderlich, geeignet für trockene oder geschlossene Prozesskreise;
• Mehrstufiges semicirculäres Magnetsystem erhöht die Trennleistung;
• Stufenlose Trommeldrehzahlregelung zur flexiblen Anpassung der Prozessparameter;

Aufbau und Funktionsweise:
Die Anlage besteht aus Trommelmechanik, Traggestell, Getriebe und Magnetbaugruppe. Das Material passiert die Trommel, in der semicirculäre Magnetpole ein starkes Feld erzeugen und magnetische Partikel an der Trommeloberfläche anlagern. Die gebundenen Partikel werden in den nichtmagnetischen Bereich transportiert und durch Schwerkraft und Zentrifugalkraft über den Konzentrat-Auslass abgeführt, während nichtmagnetisches Material über den Rückstands-Auslass ausgeschieden wird.

Technische Daten:

• Verfügbare Modelle: SGTF-612, SGTF-618, SGTF-712, SGTF-718, SGTF-918, SGTF-924, SGTF-1018, SGTF-1021, SGTF-1024, SGTF-1030, SGTF-1218, SGTF-1224, SGTF-1230, SGTF-1236, SGTF-1245
• Durchmesserbereich: 600–1200 mm
• Längenbereich: 1200–4500 mm
• Drehzahlbereich: 0–40 / 0–60 / 0–70 / 0–80 U/min je nach Modell
• Zulauf-Korngröße: 0–12 mm
• Durchsatzbereich: 10–250 t/h je nach Modell
• Leistungsbereich: 5.5–55 kW je nach Modell
• Gewichtsbereich: 1.55–17 t je nach Modell

Typische Modelldaten:

• SGTF-612 — Durchmesser: 600 mm; Länge: 1200 mm; Drehzahl: 0–80 U/min; Zuführung: 0–12 mm; Durchsatz: 10–15 t/h; Leistung: 5.5 kW; Gewicht: 1.55 t
• SGTF-618 — Durchmesser: 600 mm; Länge: 1800 mm; Drehzahl: 0–80 U/min; Zuführung: 0–12 mm; Durchsatz: 15–25 t/h; Leistung: 7.5 kW; Gewicht: 1.70 t
• SGTF-712 — Durchmesser: 750 mm; Länge: 1200 mm; Drehzahl: 0–70 U/min; Zuführung: 0–12 mm; Durchsatz: 20–35 t/h; Leistung: 7.5 kW; Gewicht: 2.2 t
• SGTF-718 — Durchmesser: 750 mm; Länge: 1800 mm; Drehzahl: 0–70 U/min; Zuführung: 0–12 mm; Durchsatz: 35–45 t/h; Leistung: 11 kW; Gewicht: 3.3 t
• SGTF-918 — Durchmesser: 900 mm; Länge: 1800 mm; Drehzahl: 0–60 U/min; Zuführung: 0–12 mm; Durchsatz: 45–65 t/h; Leistung: 15 kW; Gewicht: 4.5 t
• SGTF-924 — Durchmesser: 900 mm; Länge: 2400 mm; Drehzahl: 0–60 U/min; Zuführung: 0–12 mm; Durchsatz: 65–80 t/h; Leistung: 18.5 kW; Gewicht: 5 t
• SGTF-1018 — Durchmesser: 1050 mm; Länge: 1800 mm; Drehzahl: 0–60 U/min; Zuführung: 0–12 mm; Durchsatz: 80–100 t/h; Leistung: 18.5 kW; Gewicht: 5.5 t
• SGTF-1021 — Durchmesser: 1050 mm; Länge: 2100 mm; Drehzahl: 0–60 U/min; Zuführung: 0–12 mm; Durchsatz: 100–120 t/h; Leistung: 22 kW; Gewicht: 6.5 t
• SGTF-1024 — Durchmesser: 1050 mm; Länge: 2400 mm; Drehzahl: 0–60 U/min; Zuführung: 0–12 mm; Durchsatz: 120–135 t/h; Leistung: 22 kW; Gewicht: 8 t
• SGTF-1030 — Durchmesser: 1050 mm; Länge: 3000 mm; Drehzahl: 0–60 U/min; Zuführung: 0–12 mm; Durchsatz: 135–145 t/h; Leistung: 30 kW; Gewicht: 10.5 t
• SGTF-1218 — Durchmesser: 1200 mm; Länge: 1800 mm; Drehzahl: 0–40 U/min; Zuführung: 0–12 mm; Durchsatz: 145–165 t/h; Leistung: 22 kW; Gewicht: 7 t
• SGTF-1224 — Durchmesser: 1200 mm; Länge: 2400 mm; Drehzahl: 0–40 U/min; Zuführung: 0–12 mm; Durchsatz: 165–185 t/h; Leistung: 30 kW; Gewicht: 9 t
• SGTF-1230 — Durchmesser: 1200 mm; Länge: 3000 mm; Drehzahl: 0–40 U/min; Zuführung: 0–12 mm; Durchsatz: 185–205 t/h; Leistung: 37 kW; Gewicht: 11.5 t
• SGTF-1236 — Durchmesser: 1200 mm; Länge: 3600 mm; Drehzahl: 0–40 U/min; Zuführung: 0–12 mm; Durchsatz: 205–225 t/h; Leistung: 45 kW; Gewicht: 13.5 t
• SGTF-1245 — Durchmesser: 1200 mm; Länge: 4500 mm; Drehzahl: 0–40 U/min; Zuführung: 0–12 mm; Durchsatz: 225–250 t/h; Leistung: 55 kW; Gewicht: 17 t
