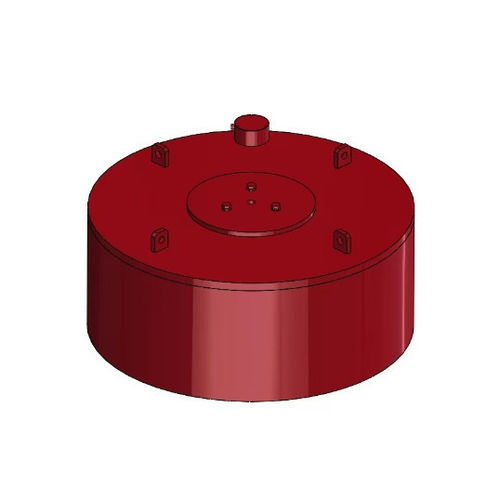

Magnet-Späneheber RCDB series

Produktbeschreibung
Der Scheiben‑Elektromagnetische Eisenabscheider RCDB ist eine von SLon entwickelte Einheit zur Eisenscheidung, basierend auf langjähriger Erfahrung mit magnetischen Trennsystemen. Er verfügt über eine spezielle magnetische Kern‑ und Schaltungsanordnung und verwendet wärmeleitende sowie isolierende Materialien. Die RCDB‑Baureihe ist für die kontinuierliche Entfernung ferromagnetischer Partikel auf Förderbändern in der Industrie für schwere, leichte, wertvolle und seltene Metalle und für anspruchsvolle Umgebungen ausgelegt.

Produkteigenschaften

• Vollständig geschlossene, vollständig gefüllte Ausführung mit natürlicher Kühlung: feuchtigkeits- und verschmutzungsbeständig
• Gute Isolierung und schnelle Wärmeableitung
• Hohe magnetische Anziehungskraft und hohe Eisenabscheidungsrate
• Automatisierbar und programmsteuerbar für stabilen Betrieb

Funktionsweise
Im Betrieb erzeugt der Elektromagnet ein starkes, gleichmäßiges Magnetfeld, das in die Materialschicht auf dem Förderband eindringt. Ferromagnetische Partikel werden aus dem Schüttgut angehoben und haften an der Unterseite des Scheibenabscheiders. Der RCDB ist als manuell zu reinigendes System konzipiert: Erfasste ferromagnetische Partikel bleiben befestigt, bis das System zur periodischen Reinigung stromlos geschaltet wird.

Technische Parameter (Tabellenzeilen)
Überschrift: Typ, Kühlmethode, Bandbreite (mm), Nennförderhöhe (mm), Erregungsleistung (kw), Magnetische Intensität (mt), Abmessungen A (mm), C (mm), D (mm), F (mm), Gewicht (kg)
RCDB-5, Natural Cooling, 500, 150, ≤2, ≥70, A=854, C=455, D=600, F=420, Weight=545
RCDB-6, Natural Cooling, 650, 200, ≤3, ≥70, A=970, C=390, D=660, F=355, Weight=610
RCDB-8, Natural Cooling, 800, 250, ≤4, ≥70, A=1000, C=560, D=660, F=515, Weight=1080
RCDB-10, Natural Cooling, 1000, 300, ≤5, ≥70, A=1200, C=570, D=900, F=525, Weight=1410
RCDB-12, Natural Cooling, 1200, 350, ≤6.5, ≥70, A=1400, C=680, D=900, F=635, Weight=2090
RCDB-14, Natural Cooling, 1400, 400, ≤12, ≥70, A=1500, C=810, D=1200, F=790, Weight=3060
RCDB-16, Natural Cooling, 1600, 450, ≤14.5, ≥70, A=1600, C=930, D=1300, F=885, Weight=4400
RCDB-18, Natural Cooling, 1800, 500, ≤18, ≥70, A=1980, C=1000, D=1680, F=985, Weight=5400
RCDB-20, Natural Cooling, 2000, 550, ≤31.5, ≥70, A=2160, C=1010, D=1900, F=1000, Weight=6650

Hinweis zu Varianten
Die Produktfamilie umfasst außerdem RCDB‑T Varianten in mittlerer und kleiner Ausführung mit mehreren T1/T2/T3 Konfigurationen für Basismodelle RCDB‑6 bis RCDB‑20. Die Varianten bieten unterschiedliche Kombinationen aus Nennförderhöhen, Erregungsleistungsgrenzen und Abmessungs-/Gewichtsangaben bei beibehaltener natürlicher Kühlung und typischer magnetischer Intensität ≥70 mt. Vollständige Modellzeilen und T‑Varianten sind im Produktdatenblatt verfügbar.

Technische Spezifikationen

• Serie: RCDB Serie
• Marke: SLon
• Kühlmethode: Natürliche Kühlung (selbstkühlendes Design)
• Bandbreiten verfügbar: 500 mm bis 2000 mm (modellabhängig)
• Nennförderhöhe: typischer Bereich 150 mm bis 550 mm (modellabhängig)
• Erregungsleistungsbereich: ca. ≤2 kW bis ≤31.5 kW je nach Modell
• Magnetische Intensität: ≥70 mt (typisch für gelistete Modelle)
• Abmessungen und Gewichte: variieren je nach Modell (Beispiele: RCDB‑5 Gewicht 545 kg, RCDB‑10 Gewicht 1410 kg, RCDB‑20 Gewicht 6650 kg)
• Design: vollständig geschlossene Scheibenbauweise, feuchtigkeits- und verschmutzungsbeständig, manuelle Reinigung
