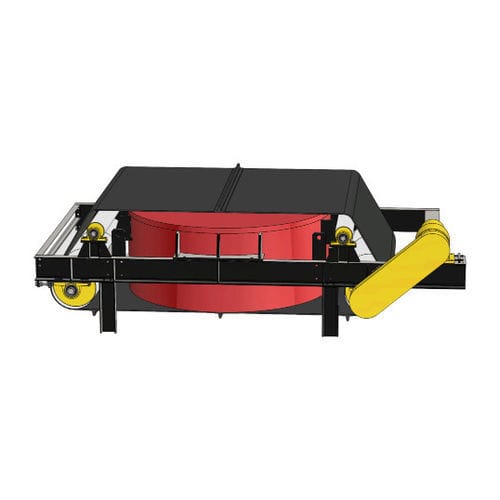

Abscheider für Eisenmetall RCDD series

magnetisch-induktivfür Erzautomatisch

Produktbeschreibung: Der selbstentladende elektromagnetische Separator der Serie RCDD ist eine elektromagnetische Enteisenungsmaschine, die von SLon auf der Grundlage jahrelanger Erfahrung in der Forschung und Entwicklung von magnetischen Separationsgeräten entwickelt wurde. Es werden neue wärmeleitende und isolierende Materialien verwendet, die eine einzigartige Magnetkernstruktur und ein einzigartiges Magnetkreisdesign haben. Sie eignet sich zum Fördern und Entfernen von Eisen in verschiedenen Edelmetall-, Schwermetall-, Leichtmetall- und Seltenmetallindustrien und wird für den Einsatz in rauen Umgebungen empfohlen. Produktmerkmale:

• Kompakte Struktur, einfache Wartung, automatische Bandausrichtung, einzigartiges Magnetsystem, hervorragende Kühlung, geringer Temperaturanstieg, geringe Geräuschentwicklung und einfache Bedienung.
• Kann eine zentrale Steuerung und kontinuierliche Eisenabsaugung und -entfernung erreichen.

Wie es funktioniert: Bei Erregung erzeugt der Elektromagnet ein starkes Magnetfeld, das die darunter liegende Materialschicht durchdringt. Magnetische Partikel werden aus dem Materialstrom nach oben gezogen und am Band festgehalten. Währenddessen dreht sich das Band kontinuierlich und trägt das eingefangene eisenhaltige Material zur Seite und aus dem Magnetfeldbereich heraus. Außerhalb des wirksamen magnetischen Bereichs fällt das eingefangene Eisen aufgrund der Schwerkraft automatisch ab und entlädt sich selbst, ohne dass ein manuelles Eingreifen erforderlich ist. Caractéristiques / Spécifications techniques:

• RCDD-5 - Kühlungsmethode: Natürliche Kühlung; Bandbreite (mm): 500; Nennhubhöhe (mm): 150; Erregerleistung (kW): ≤2; Magnetische Intensität (mt): ≥70; Motorleistung (kW): 1.5; Abmessungen (A,B,C,D,E,F) (mm): 2162, 1108, 666, 1324, 972, 450; Gewicht (kg): 935.
• RCDD-6 - Kühlungsmethode: Natürliche Kühlung; Gurtbreite (mm): 650; Nennhubhöhe (mm): 200; Erregerleistung (kW): ≤3; Magnetische Intensität (mt): ≥70; Motorleistung (kW): 1.5; Abmessungen (A,B,C,D,E,F) (mm): 2278, 1223, 609, 1440, 1087, 394; Gewicht (kg): 1017.
• RCDD-8 - Kühlungsmethode: Natürliche Kühlung; Gurtbreite (mm): 800; Nennhubhöhe (mm): 250; Erregerleistung (kW): ≤4,5; Magnetische Intensität (mt): ≥70; Motorleistung (kW): 2,2; Abmessungen (A,B,C,D,E,F) (mm): 2550, 1310, 710, 1400, 1210, 500; Gewicht (kg): 1750.
• RCDD-10 - Kühlungsmethode: Natürliche Kühlung; Gurtbreite (mm): 1000; Nennhubhöhe (mm): 300; Erregerleistung (kW): ≤5; Magnetische Intensität (mt): ≥70; Motorleistung (kW): 3.0; Abmessungen (A,B,C,D,E,F) (mm): 3090, 1587, 854, 1850, 1350, 560; Gewicht (kg): 2162.
• RCDD-12 - Kühlungsmethode: Natürliche Kühlung; Gurtbreite (mm): 1200; Nennhubhöhe (mm): 350; Erregerleistung (kW): ≤6,5; Magnetische Intensität (mt): ≥70; Motorleistung (kW): 3.0; Abmessungen (A,B,C,D,E,F) (mm): 3390, 1777, 960, 1950, 1550, 670; Gewicht (kg): 3045.
• RCDD-14 - Kühlungsmethode: Natürliche Kühlung; Gurtbreite (mm): 1400; Nennhubhöhe (mm): 400; Erregerleistung (kW): ≤12; Magnetische Intensität (mt): ≥70; Motorleistung (kW): 4.0; Abmessungen (A,B,C,D,E,F) (mm): 3500, 1950, 1050, 2000, 1650, 760; Gewicht (kg): 5000.
• RCDD-16 - Kühlungsmethode: Natürliche Kühlung; Gurtbreite (mm): 1600; Nennhubhöhe (mm): 450; Erregerleistung (kW): ≤14,5; Magnetische Intensität (mt): ≥70; Motorleistung (kW): 5.5; Abmessungen (A,B,C,D,E,F) (mm): 3800, 2260, 1150, 2100, 1850, 880; Gewicht (kg): 7600.
• RCDD-18 - Kühlungsmethode: Natürliche Kühlung; Gurtbreite (mm): 1800; Nennhubhöhe (mm): 500; Erregerleistung (kW): ≤18; Magnetische Intensität (mt): ≥70; Motorleistung (kW): 7.5; Abmessungen (A,B,C,D,E,F) (mm): 4400, 2580, 1180, 2150, 2050, 1060; Gewicht (kg): 11000.
• RCDD-20 - Kühlungsmethode: Natürliche Kühlung; Gurtbreite (mm): 2000; Nennhubhöhe (mm): 550; Erregerleistung (kW): ≤23,5; Magnetische Intensität (mt): ≥70; Motorleistung (kW): 7.5; Abmessungen (A,B,C,D,E,F) (mm): 4550, 2700, 1200, 2100, 2250, 1200; Gewicht (kg): 12600.
• RCDD-T Kleine und mittlere Serien - RCDD-6 T1: Band 650 mm; Hub 200 mm; Erregung ≤4 kW; Magnetische Intensität 90 mt; Motor 1,5 kW; Abmessungen (A,B,C) mm: 2300, 1223, 609; Gewicht 1020 kg. RCDD-6 T2: Band 650 mm; Erregung ≤7,5 kW; Magnetische Intensität 120 mt; Motor 2,2 kW; Abmessungen (A,B,C) mm: 2400, 1300, 750; Gewicht 2100 kg. RCDD-6 T3: Gurt 650 mm; Erregung ≤9,5 kW; Magnetische Intensität 150 mt; Motor 2,2 kW; Abmessungen (A,B,C) mm: 2900, 1300, 900; Gewicht 3200 kg.
• RCDD-8 (T-Serie): Riemen 800 mm; Hubhöhe 250 mm. T1: ≤7,5 kW, magnetische Intensität 90 mt, Motor 2,2 kW, Abmessungen (A,B,C) 2600, 1200, 780 mm; Gewicht 2200 kg. T2: ≤9,5 kW, 120 mt, 2,2 kW, 2860, 1300, 900 mm; Gewicht 2730 kg. T3: ≤14,5 kW, 150 mt, 3 kW, 2900, 1660, 1000 mm; Gewicht 4100 kg.
• RCDD-10 (Serie T): Riemen 1000 mm; Hubhöhe 300 mm. T1: ≤9,5 kW, 90 mt, 3 kW, 3100, 1500, 950 mm; Gewicht 3150 kg. T2: ≤14,5 kW, 120 mt, 3 kW, 3100, 1650, 1100 mm; Gewicht 4200 kg. T3: ≤19,5 kW, 150 mt, 4 kW, 3100, 1660, 1160 mm; Gewicht 5300 kg.
• RCDD-12 (Serie T): Band 1200 mm; Hubhöhe 350 mm. T1: ≤12 kW, 90 mt, 4 kW, 3300, 1800, 1020 mm; Gewicht 4500 kg. T2: ≤17,5 kW, 120 mt, 4 kW, 3300, 1800, 1150 mm; Gewicht 6600 kg. T3: ≤24 kW, 150 mt, 5,5 kW, 3300, 1800, 1200 mm; Gewicht 8050 kg.
• RCDD-14 (Serie T): Riemen 1400 mm; Hubhöhe 400 mm. T1: ≤18,5 kW, 90 mt, 4 kW, 3600, 2000, 1100 mm; Gewicht 8120 kg. T2: ≤21 kW, 120 mt, 5,5 kW, 3600, 2000, 1300 mm; Gewicht 8250 kg. T3: ≤35 kW, 150 mt, 5,5 kW, 3600, 2050, 1360 mm; Gewicht 9800 kg.
• RCDD-T Große und mittlere Serien - RCDD-16 (Serie T): Band 1600 mm; Hubhöhe 450 mm. T1: ≤20,5 kW, 90 mt, 5,5 kW, 4000, 2180, 1200 mm; Gewicht 8050 kg. T2: ≤28,5 kW, 120 mt, 5,5 kW, 4000, 2180, 1350 mm; Gewicht 11260 kg. T3: ≤42 kW, 150 mt, 7,5 kW, 4000, 2180, 1450 mm; Gewicht 14800 kg.
• RCDD-18 (Serie T): Riemen 1800 mm; Hubhöhe 500 mm. T1: ≤26 kW, 90 mt, 7,5 kW, 4500, 2510, 1390 mm; Gewicht 13100 kg. T2: ≤33,5 kW, 120 mt, 7,5 kW, 4500, 2510, 1480 mm; Gewicht 15600 kg. T3: ≤50 kW, 150 mt, 11 kW, 4500, 2510, 1560 mm; Gewicht 18600 kg.
• RCDD-20 (Serie T): Band 2000 mm; Hubhöhe 550 mm. T1: ≤30 kW, 90 mt, 7,5 kW, 4900, 2650, 1480 mm; Gewicht 15000 kg. T2: ≤39,5 kW, 120 mt, 11 kW, 4900, 2650, 1550 mm; Gewicht 19000 kg. T3: ≤59 kW, 150 mt, 11 kW, 4900, 2650, 1660 mm; Gewicht 21500 kg.
• RCDD-22 (Serie T): Band 2200 mm; Hubhöhe 600 mm. T1: ≤34 kW, 90 mt, 11 kW, 5300, 2800, 1500 mm; Gewicht 18500 kg. T2: ≤45,5 kW, 120 mt, 11 kW, 5300, 2800, 1650 mm; Gewicht 21500 kg. T3: ≤69 kW, 150 mt, 15 kW, 5300, 2800, 1785 mm; Gewicht 27100 kg.
• RCDD-24 (Serie T): Band 2400 mm; Hubhöhe 650 mm. T1: ≤41,5 kW, 90 mt, 15 kW, 5700, 2900, 1650 mm; Gewicht 21500 kg. T2: ≤52 kW, 120 mt, 15 kW, 5700, 2900, 1780 mm; Gewicht 24800 kg. T3: ≤35 kW, 150 mt, 15 kW, 5700, 2900, 1890 mm; Gewicht 31900 kg.
