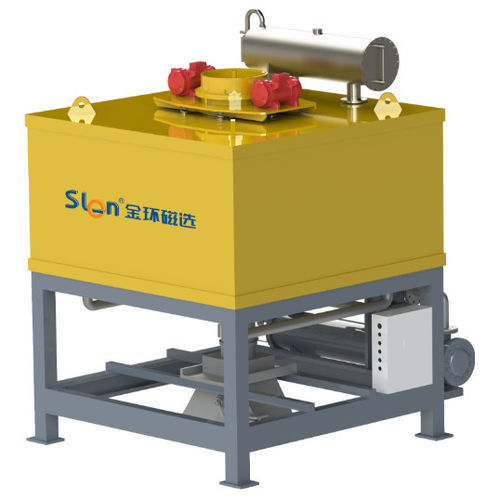

Pulverabscheider SDGF series

Hochgradienten-MagnetTrockenfür feine Werkstoffe

Produktbeschreibung
Die SDGF-Baureihe ist ein elektromagnetischer Trocken-Pulver-Eisenabscheider, der zum Entfernen feiner Eisenpartikel und schwach magnetischer Eisenoxide aus trockenen Schüttgütern entwickelt wurde. Geeignet für nichtmetallische Mineralien (Quarz, Feldspat, Nephelin, Kaolin, Fluorit, Lithiumcarbonat) und weit verbreitet in der chemischen, Kunststoff- und Pharmaindustrie für die trockene Entferrung und Pulverreinigung.

Produktmerkmale

• Hohe Magnetfeldstärke und erweiterte Sortierzone für die effiziente Erfassung feiner und schwach magnetischer Partikel;
• Magnetmatrix mit Vibrationsvorrichtung, um Verstopfungen zu vermeiden und Materialien mit schlechter Fließfähigkeit zu verarbeiten;
• Austauschbare, korrosionsbeständige Magnetmatrizen, abgestimmt auf verschiedene Korngrößen;
• Stabiler, zuverlässiger Betrieb mit hohem Automatisierungsgrad für kontinuierliche industrielle Prozesse.

Funktionsweise
Die Einspeisung versorgt die Erregerspule mit Energie und erzeugt ein hochgradientes Magnetfeld in der Sortierzone. Das Rohmaterial wird kontinuierlich zugeführt; magnetische Partikel werden von der Magnetmatrix erfasst, während nichtmagnetische Partikel die Zwischenräume passieren und in die Konzentratschublade fallen. Die Vibration der Matrix verbessert die Zuführung und verhindert Blockaden.

Technische Parameter (Tabelle)
Modell | Magnetische Intensität (T) | Durchmesser (mm) | Strom (A) | Leistung (kW) | Motor (kW) | Gewicht (kg) | Verarbeitungsleistung (t/h)
SDGF-250 | 0.4 | 250 | ≤75 | ≤14 | 0.37*2 | 2000 | 1-3
SDGF-250 | 0.6 | 250 | ≤75 | ≤26 | 0.37*2 | 3600 | 1-3
SDGF-250 | 0.8 | 250 | ≤75 | ≤38 | 0.37*2 | 6000 | 1-3
SDGF-430 | 0.4 | 430 | ≤125 | ≤20 | 0.8*2 | 4500 | 2-6
SDGF-430 | 0.6 | 430 | ≤150 | ≤38 | 0.8*2 | 8500 | 2-6
SDGF-430 | 0.8 | 430 | ≤210 | ≤58 | 0.8*2 | 14000 | 2-6
SDGF-600 | 0.4 | 600 | ≤130 | ≤30 | 1.1*2 | 9500 | 3-12
SDGF-600 | 0.6 | 600 | ≤170 | ≤52 | 1.1*2 | 14000 | 3-12
SDGF-600 | 0.8 | 600 | ≤235 | ≤80 | 1.1*2 | 20000 | 3-12
SDGF-800 | 0.4 | 800 | ≤120 | ≤38 | 2.2*2 | 14500 | 5-18
SDGF-800 | 0.6 | 800 | ≤190 | ≤72 | 2.2*2 | 21000 | 5-18
SDGF-800 | 0.8 | 800 | ≤260 | ≤95 | 2.2*2 | 30000 | 5-18

Merkmale / technische Spezifikationen

• Baureihe: SDGF
• Anwendung: Trockene Entfernung und Reinigung von feinem Eisenstaub und schwach magnetischen Eisenoxiden; geeignet für nichtmetallische Mineralien und für die chemische, Kunststoff- und Pharmaindustrie
• Magnetmatrix: Vibrationsvorrichtung für Materialien mit schlechter Fließfähigkeit; korrosionsbeständige magnetische Werkstoffe; angepasste Matrizen je nach Korngröße
• Automatisierung und Zuverlässigkeit: Ausgelegt für stabilen Dauereinsatz mit hohem Automatisierungsgrad
• Verfügbare Modelle und Hauptdaten: SDGF-250 (φ250 mm, Motor 0.37*2 kW, Gewicht 2000/3600/6000 kg, Leistung 1–3 t/h); SDGF-430 (φ430 mm, Motor 0.8*2 kW, Gewicht 4500/8500/14000 kg, Leistung 2–6 t/h); SDGF-600 (φ600 mm, Motor 1.1*2 kW, Gewicht 9500/14000/20000 kg, Leistung 3–12 t/h); SDGF-800 (φ800 mm, Motor 2.2*2 kW, Gewicht 14500/21000/30000 kg, Leistung 5–18 t/h).
