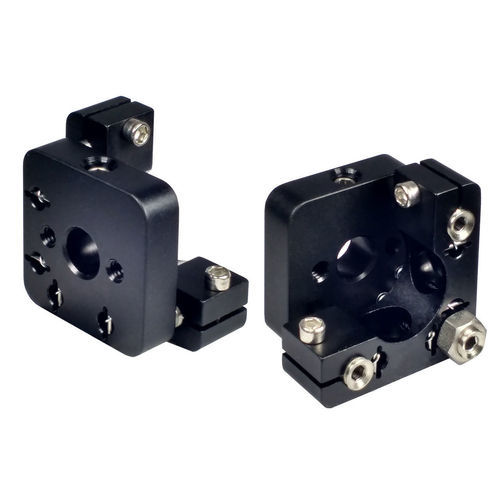

Befestigungslasche IM05.P3

Die IM05.P3-Serie ist eine kinematische Optikhalterung in Industriequalität, die für außergewöhnliche Leistung und Flexibilität in optischen Aufbauten entwickelt wurde. Sie verfügt über 3 präzise 100TPI-Verstellschrauben, die eine hervorragende Auflösung und taktiles Feedback bieten und sie ideal für Laserhohlraumanwendungen machen. Die Halterung umfasst eine solide 3/8-Zoll dicke Aluminiumrückplatte mit zwei 8-32 [M4] Montagemöglichkeiten, die sowohl für Rechts- als auch Linkshänder geeignet sind. Ihr vollständiger 'L'-Ausschnitt maximiert die freie Apertur, und die IM05.C3-Versionen bieten eine ausgeschnittene Vorderseite für optimierte enge Strahlführungen, die in sowohl rechten als auch linken Versionen erhältlich sind. Die IM05.P3-Variante kann mit OMH-Serien-Optikhaltern oder als Kipp-/Neige-/Übersetzungsplattform mit Gewindebohrungen verwendet werden.

Produkteigenschaften

• 3-Achsen 100-Pitch arretierbare Verstellschrauben
• Rechts- und Linkshänder-Ausschnittversionen
• 3/8-Zoll dicke Rückplatte
• Vakuumkompatible Versionen auf Anfrage erhältlich

Leistungsspezifikationen

• Verfahrweg pro Achse: 10°
• Verfahrweg Z / Fokus: 0,125 Zoll (3,1 mm)
• Minimale kontrollierbare Bewegung: 8,6 Bogensekunden (basierend auf 1° Verstellung der Schraube)

Merkmale / Technische Spezifikationen

• Antriebstyp: HEX DRIVE
• Optikgröße: PLATTFORM
• Maßeinheit: IMPERIAL und METRIC
• Volumen: 0.000000
• Gewichtseinheit: LB
• SKU: 66890000
