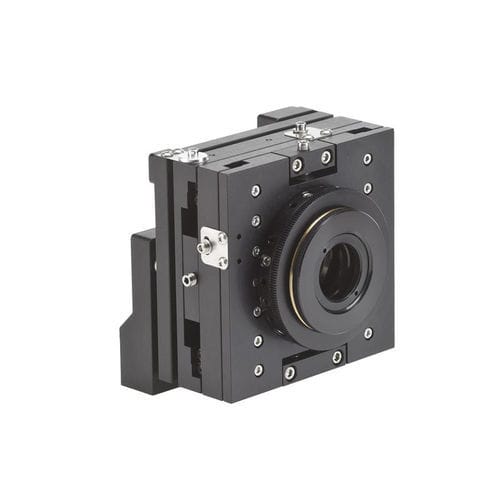

2-Achs-Tisch OTX

PräzisionkompaktIndustrie

Der Übersetzer der OTX-Serie ist ein industrieller Linsenpositionierer, der für die präzise Einstellung von Optiken in anspruchsvollen Umgebungen entwickelt wurde. Diese OEM-Version der beliebten OT-Serie zeichnet sich durch eine kompakte Bauweise aus und integriert Kreuzrollenlager, um sicherzustellen, dass es keine Übersprechung zwischen den X- und Y-Achsen-Einstellungen gibt. Präzisionsgewalzte 100TPI-Einstellschrauben ermöglichen eine submikronische Einstellung über den gesamten Verfahrweg der X- und Y-Achsen und bieten ein sanftes Einstellgefühl. Alle Achsen sind mit Folienverriegelungen ausgestattet, die auf 4g getestet wurden, um die Einstellung auch unter schwierigen Bedingungen beizubehalten.

Produkteigenschaften

• 100er Steigung Einstellschrauben
• Hochpräzises Kreuzrollendesign
• Alle Achsen verriegelbar

Leistungsspezifikationen

• Verfahrweg: X- und Y-Achsen: 0,125 Zoll (3 mm)
• Minimale kontrollierbare Bewegung: X-, Y-Achsen: submikronisch

Merkmale / Technische Spezifikationen

• OEM-Version der OT-Serie
• Kompakter optischer Übersetzer
• Keine Übersprechung zwischen den X- und Y-Achsen-Einstellungen
• Submikronische Einstellfähigkeit
• Folienverriegelungen an allen Achsen, getestet auf 4g
• Verfügbare Optionen: UOM (Metrisch/Imperial), Einstellachsen (X-Y, X-Y-Z, X-Y-Z Neigung/Kippung), Optikgröße (0,50in, 1,0in, 2,0in)
