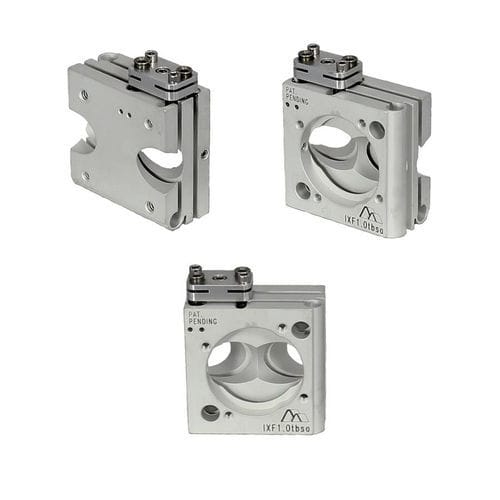

Befestigungslasche IXFbs

Die Strahlteiler-Flexurhalterungen der IXFbs-Serie basieren auf den beliebten IXF-monolithischen Flexurhalterungen und verfügen über klare Öffnungen, die bei 45° eingestellt sind, um die Strahlfreigabe für Strahlteileranwendungen zu maximieren. Diese Halterungen sind sowohl in Front- als auch in Top-Adjust-Konfigurationen erhältlich und bieten Flexibilität für die Montage in engen Laserkavitäten, was sie ideal für Anwendungen macht, bei denen der Zugang begrenzt ist. Der obere Einstellmechanismus umfasst eine einfache Klemmverriegelung für die 100TPI-Einstellschrauben, die vor der Einstellung am besten vorgespannt und dann verriegelt werden. Das Design ist durch Patent Nr. 8,925,409 geschützt.

Produkteigenschaften

• Front- oder Top-verstellbares Design
• Integrierte 45° klare Öffnungen
• Monolithische Konstruktion
• 100TPI verriegelbare Einstellschrauben
• Vakuum- und UV-kompatibel
• RoHS-konform

Merkmale / Technische Spezifikationen

• Einstellort: Front- oder Top-Einstellung
• Material: Aluminium oder Edelstahl
• Montagewinkel: 90°
• Optikgrößenoptionen: 0,50 in, 0,75 in, 1,0 in, 2,0 in
• Maßeinheit: Metrisch
