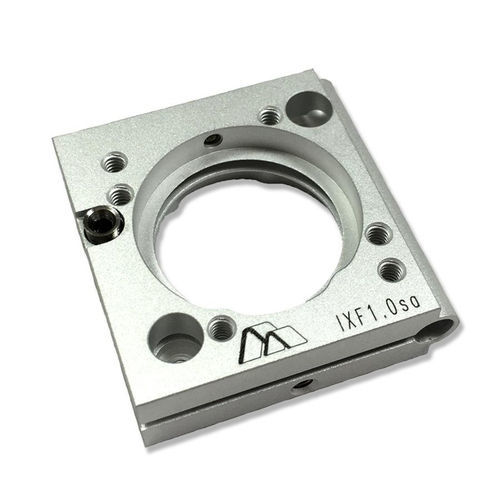

Befestigungslasche IXFs

Diese Serie von OEM-Einachs-Optikhalterungen von Siskiyou Corporation bietet außergewöhnliche Stabilität zu einem niedrigen Preis. Die IXFs-Serie erreicht diese Leistung durch eine monolithische Flexurkonstruktion, bei der die gesamte Halterung, einschließlich beider Platten und Federn, aus einem einzigen Metallstück gefertigt ist. Diese einzigartige Konfiguration verbessert den Wärmetransfer durch die Halterung im Vergleich zur traditionellen kinematischen Konstruktion, was zu einer deutlich besseren Zielstabilität bei Temperaturänderungen führt. Die Begrenzung der Halterung auf eine einzige Achse der Einstellung vereinfacht ihre Konstruktion und reduziert die Kosten.

IXFs-Einachs-Halterungen sind für Optiken im Durchmesserbereich von 0,50" bis 2,0" (12,7 mm bis 50,8 mm) erhältlich. Es werden mehrere Montagekonfigurationen angeboten, einschließlich der Platzierung an der Schottwand mit entweder vorderer oder hinterer (durch die Schottwand) Einstelloption, was die Halterungen besonders nützlich für platzbeschränkte Anwendungen macht. IXFs-Halterungen sind auch mit dem Siskiyou IXFc Optic Clip kompatibel, der es ermöglicht, Komponenten ohne mechanische Verzerrung zu halten.

Die IXFs-Einachs-Serie ist in Stahl- und Aluminiumversionen erhältlich. Die Stahlkonstruktion bietet überlegene mechanische und thermische Stabilität, während Aluminium ein geringeres Gewicht und Vakuumkompatibilität bietet. Der Einsatz der Halterung in Vakuumanwendungen wird durch die monolithische Konstruktion weiter verbessert, die Blindlöcher oder andere Stellen, an denen Gase oder flüchtige Stoffe eingeschlossen werden können, eliminiert und somit das Potenzial für Ausgasungen beseitigt.

Produkteigenschaften

• Verriegelbare 100TPI-Einstellschrauben
• Einteilige Konstruktion
• UV- und vakuumkompatible Versionen verfügbar

Technische Spezifikationen / Merkmale

• Einstellort: Front- oder Top-Einstellung
• Materialoptionen: Aluminium oder Edelstahl
• Optikgrößenoptionen: 0,50in, 0,75in, 1,0in, 2,0in, Plattform, Große Plattform
• Kompatibel mit Siskiyou IXFc Optic Clip
• Verfügbar für Optikdurchmesserbereich: 0,50" bis 2,0" (12,7 mm bis 50,8 mm)
• Monolithische Flexurkonstruktion für verbesserte Stabilität
• Geeignet für Vakuumanwendungen (keine Blindlöcher)
