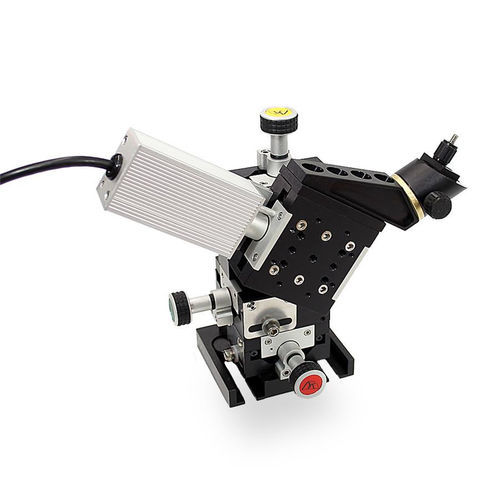

Motorisierter Mikromanipulator MX1641

3 Achsen

Der Kreuzrollen-Mikromanipulator der Serie MX1641 ist ideal für Einsteigerforschung und Schulungskurse geeignet. Die Gewindespindeln sind federbelastet gegen einen festen Anschlag, um einen driftfreien Betrieb zu gewährleisten. Der MX1641 verfügt über eine 40-TPI-Schraubenantrieb-Positionierung für eine sanfte Kreuzrollenbewegung in den Achsen X, Y und Z. Die Sondenachse kann auf den gewünschten Annäherungswinkel von 0° bis 180° eingestellt werden und integriert die motorisierte Bühne der Serie 7600 für eine Auflösung von 0,2 µm. Der MX1641 kann mit den Controllern der e-Serie und MC2010 verwendet werden, um die Bühne 7600 über eine geschlossene Schnittstelle zwischen dem Controller und dem Motorencoder zu steuern. Die geschlossene Verbindung gewährleistet eine Auflösung von 0,2 µm bzw. 0,1 µm. Die Encoder-Kopplung ermöglicht auch die Verwendung der digitalen Anzeige DR1000 für wiederholte oder relative Positionierungsanforderungen. Alle Kabel sind abgeschirmt, um einen störungsfreien Betrieb bei empfindlichen elektrophysiologischen Experimenten zu gewährleisten. Hochgeschwindigkeitsversionen sind auf Anfrage erhältlich.

Produkteigenschaften

• Schnelle Positionierung von 1,7 mm/Sekunde auf der 4. Achse
• 40-Pitch-Einstellung in 3 manuellen Achsen
• Lineare Annäherung auf der motorisierten Sondenachse
• Hält Montage-Stangen von 3 bis 10 mm Durchmesser.

Leistungsspezifikationen

• Maximale Last: 2 lbs
• Reise / Achse: 0,80 Zoll [20 mm]

Minimale kontrollierbare Bewegung

• Manuell grob: 5 µm
• Motorisierte 4. Achse: 0,1 µm
• Rückschlag: < 5 µm
• Punkt-zu-Punkt-Genauigkeit: ± 2 µm

*Minimale kontrollierbare Bewegung*: BASIERT AUF 1° DER DREHUNG DER EINSTELLSCHRAUBE

Merkmale / Technische Spezifikationen

• 4-Achsen-Mikromanipulator: 3-Achsen-Handantrieb, 1-Achsen-DC-Servomotor
• 20 mm Reise pro Achse
• 0,2 µm motorisierte Auflösung
• Kompatibel mit e-Serie und MC2010 Controllern
• Geschlossene Schnittstelle für hohe Präzision
• Abgeschirmte Kabel für störungsfreien Betrieb
• Hochgeschwindigkeitsversionen auf Anfrage erhältlich
