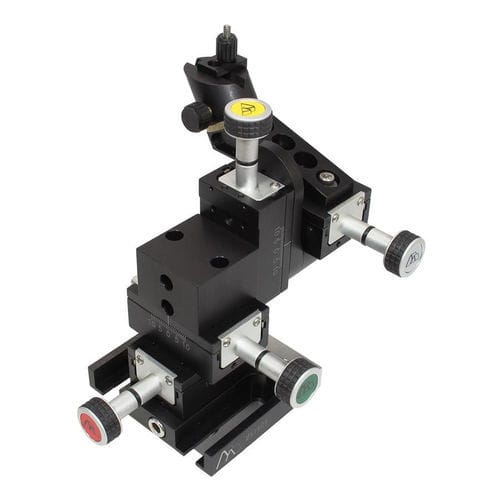

4-Achs-Mikromanipulator MX160

Der Manipulator der Serie MX160 ist ein präziser 4-Achsen-Mikromanipulator, der für manuelle, basismontierte Anwendungen entwickelt wurde und einen Verfahrweg von 20 mm bietet. Er verwendet ein federbelastetes Gewindespindeldesign gegen einen festen Anschlag, um einen driftfreien Betrieb zu gewährleisten. Der MX160 verfügt über eine Schnellgewindepositionierung und eine sanfte Kugellagerbewegung in den Achsen X, Y, Z und Sonde für eine präzise Positionierung. Farblich gekennzeichnete Knöpfe helfen, die Achsenposition bei schlechten Lichtverhältnissen zu identifizieren. Die obere Bühne kann in jedem Winkel um 360° geneigt werden und bietet 22 mm linearen Verfahrweg entlang der Sondenachse, was sie ideal für die axiale Zellsondierung macht.

Produkteigenschaften

• Drehbare Montagebasis
• Lineare Annäherung auf der Sondenachse
• Wiederholbarer Sondenhalter
• Kugellagermanipulator, 4 Achsen
• Hält Montage-Stäbe von 3 bis 10 mm Durchmesser

Leistungsspezifikationen

• Maximale Last: 2 lbs
• Verfahrweg pro Achse: 0,86 Zoll (22 mm)
• Minimale kontrollierbare Bewegung: 10 µm (basierend auf 1° Drehung der Einstellschraube)

Merkmale / technische Spezifikationen

• Manueller, basismontierter Mikromanipulator
• 4-Achsen-Bewegung: X-, Y-, Z- und Sondenachsen
• Federbelastete Gewindespindel für driftfreien Betrieb
• Schnellgewindepositionierung
• Farblich gekennzeichnete Knöpfe zur Achsenidentifikation
• Obere Bühne neigt sich um 360°
• 22 mm linearer Verfahrweg auf Sonden- und X-Achsen
• Kompatibel mit Montage-Stäben von 3-10 mm Durchmesser
• Maximale Last: 2 lbs
• Minimale kontrollierbare Bewegung: 10 µm
