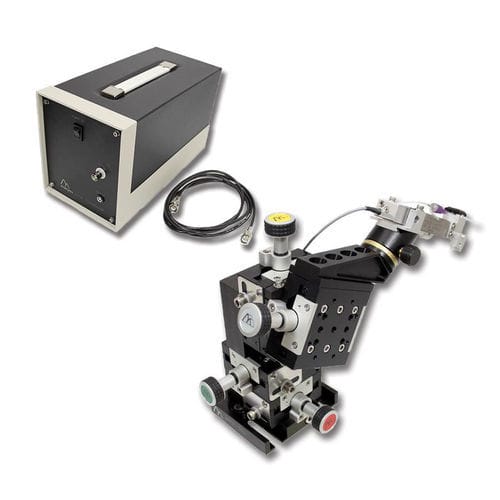

Piezoelektrischer Mikromanipulator MXPZT-300

Der Lösungsschalter der Serie MXPZT-300 verwendet einen piezoelektrischen Hochgeschwindigkeits-Nanopositionierer, um Pipettenspitzen in Lösungsschaltanwendungen zu bewegen. Er ist so konzipiert, dass er Theta-Glas-Lösungsströme in Bezug auf die Aufnahmeeletrode mit Geschwindigkeiten nahe dem theoretischen Maximum schaltet, was typische Zellantwortkurven unter 200 Mikrosekunden ermöglicht. Dies macht das System ideal für die Messung von Zellantworten auf Medikamente oder andere Elemente in Lösung.

Betrieb und Merkmale

• Die piezoelektrische Bewegung wird durch Eingaben von Standard-Aufnahmeverstärkerausrüstung ausgelöst, wodurch die Kontrolle über Entfernung, Frequenz und Verweilzeit ermöglicht wird.
• Das System umfasst eine Piezo-Verstärkerbox und eine Eingangsformungsplatine, die die Vibration der Pipettenspitze erheblich reduziert und neu programmiert werden kann, um Resonanzen, die für spezifische Konfigurationen einzigartig sind, praktisch zu eliminieren.
• Der Nanopositionierer, der 250 Mikrometer seitliche Bewegung bietet, ist auf dem ultra-stabilen MX1640-Kreuzrollen-Mikromanipulator montiert, der 20 mm Bewegung in allen vier Achsen bietet. Die vierte Achse kann in jedem Winkel für den gewünschten Ansatz eingestellt werden und integriert den MXC-45 für die Rotation der Piezo/Pipetten-Baugruppe, was den einfachen Austausch des Glases erleichtert.
• Die Basis des MX1640 verfügt über eine eingebaute Grobeinstellung für die Rotation des gesamten Manipulators oder kann mit der MX-RS-Rotationsbühne für präzisere Bewegungen verwendet werden.

Produkteigenschaften

• 250 µm Verfahrweg
• Weniger als 6 ms voller Verfahrweg
• 4-Achsen-Handmanipulator enthalten
• Wird mit einer vorinstallierten Theta-Glas-Pipette geliefert; zusätzliche Pipetten separat erhältlich
• RoHS-konform
• CE-konform

Leistungsspezifikationen

• PZT-Kopf:
  • Verfahrweg: 250 µm
  • Minimale kontrollierbare Bewegung: 0,3 nm
  • Befehlsinput: -10 V bis +10 V
• MX1640-Handmanipulator:
  • Maximale Last: 2 lbs
  • Verfahrweg pro Achse: 0,80 Zoll (20 mm)
  • Minimale kontrollierbare Bewegung: 5 µm

Merkmale / Technische Spezifikationen

• Hochgeschwindigkeits-Piezo-Flexur-geführter Nanopositionierer
• Ideal für schnelle Lösungsschaltung in Zellantwortmessungen
• Inklusive Piezo-Verstärkerbox und Eingangsformungsplatine
• Montiert auf MX1640-Kreuzrollen-Mikromanipulator (4 Achsen, 20 mm Verfahrweg je)
• Vierte Achse einstellbar für Annäherungswinkel und Rotation
• Grobe und feine Rotationsanpassungen verfügbar
• RoHS- und CE-Konformität
