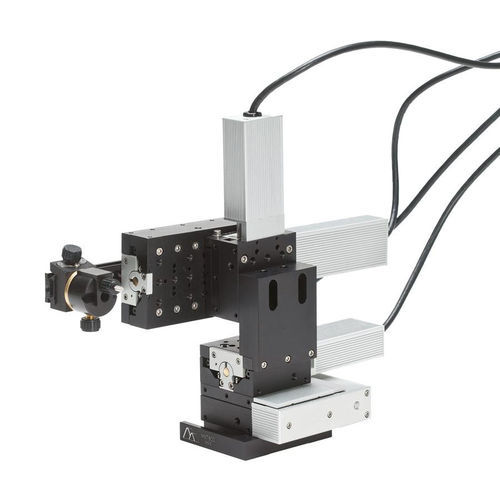

4-Achs-Mikromanipulator MX7800

Der MX7800 ist ein 4-Achsen-Mikromanipulator, der für fortgeschrittene Patch-Aufnahmen und Mehrfachaufzeichnungsexperimente entwickelt wurde und eine kompakte Stellfläche für die Montage mehrerer Manipulatoren um ein Mikroskop bietet. Seine innovative gefaltete Y-Achsen-Bühne, basierend auf den bewährten Serien 7600 und 7700, ermöglicht die Anordnung von bis zu sechs Mikromanipulatoren in einem Halbkreis, wodurch die Effizienz des Arbeitsbereichs optimiert wird. Die X-, Y- und Z-Achsen bieten jeweils 20 mm Verfahrweg, während die geneigte axiale Achse einen vollen Verfahrweg von 50 mm bietet, was den einfachen Elektrodenwechsel auch in engen Räumen erleichtert. Der MX7800 umfasst sowohl MXC- als auch MXC-D-Stil-Kopfhalterungen und ist mit Montagerohren von 3 mm bis 10 mm Durchmesser kompatibel.

Produkteigenschaften

• Schmaler 4-Achsen-Manipulator
• 50-mm-Verfahrweg der axialen Bühne
• Gefaltete schmale Y-Achsen-Bühne
• Schwalbenschwanz- und V-förmige Kopfhalterungen enthalten
• Hält Montagerohre von 3 bis 10 mm Durchmesser
• RoHS-konform
• CE-konform

Leistungsspezifikationen

• Maximale Last: 5 lbs

Verfahrweg / Achse

• X, Y und Z: 0,80 Zoll [20 mm]
• Neigung: 1,96 Zoll [50 mm]

Minimale kontrollierbare Bewegung

• Jede Achse: 0,1 µm
• Spiel: < 5 µm
• Punkt-zu-Punkt-Genauigkeit: ± 2 µm

Merkmale / Technische Spezifikationen

• SKU: 71040000E
• Manuell/Motorisiert: MANUELL
• Verfahrweg: 50MM/2.0IN (axial), 20MM/0.8IN (X, Y, Z)
• Anzahl der Achsen: 4 (X, Y, Z, Neigung)
• Kopfhalterungen: MXC und MXC-D enthalten
• Konformität: RoHS, CE
• Maximale Last: 5 lbs
• Minimale kontrollierbare Bewegung: 0,1 µm
• Spiel: < 5 µm
• Punkt-zu-Punkt-Genauigkeit: ± 2 µm
