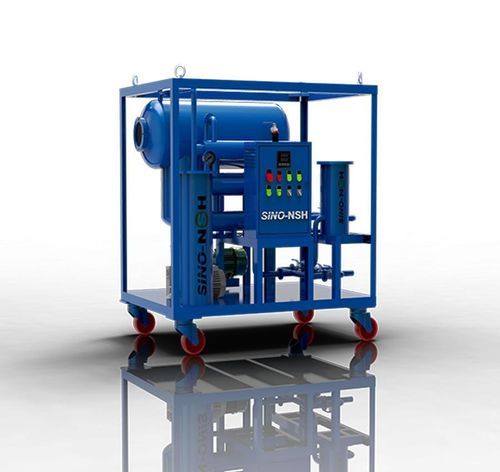

Aufreinigungsanlage für Öl NSH-VF series

kostengünstigfür Industrieanwendungen

Übersicht
NSH-VF ist eine einstufige Vakuum-Ölaufbereitungsanlage, konzipiert als kostengünstige Lösung zur Behandlung von Isolierölen in Leistungstransformatoren. Sie entfernt Feuchtigkeit, gelöste Gase und Partikelverunreinigungen und stellt die dielektrischen Eigenschaften wieder her. Hohe Reinigungsleistung bei einfacher Bedienung; als stationäre oder mobile Ausführung erhältlich.

Anwendungen
Wird eingesetzt, um die Lebensdauer von Isolieröl in Transformatoren, Leistungsschaltern, Drosseln, Spannungsreglern und Schaltanlagen zu verlängern oder um Isolieröl in Transformatoren einzubringen. Anlagen können mit Regeneratoren zur verbesserten Entsäuerung, Entfärbung und Entfernung von dielektrischen und sauren Verunreinigungen ausgestattet werden. Die Durchschlagfestigkeit kann nach der Behandlung von ca. 15 kV auf bis zu 65 kV ansteigen.

Vorteile des Transformatorenöl-Reinigers

• Entfernt gelöste Feuchtigkeit aus Transformatorenöl
• Reduziert brennbare gelöste Gase und gelösten Sauerstoff
• Verbessert die dielektrische Festigkeit und Isolationsleistung des Öls
• Verbessert den Leistungsfaktor des Transformators
• Verlängert die Lebensdauer des Öls und die Wartungsintervalle
• Erhöht Zuverlässigkeit und Verfügbarkeit des Transformators

Öldaten nach der Reinigung
Durchschlagfestigkeit (BDV): kV ≥60
Wassergehalt: ppm ≤7
Gasgehalt: % ≤0.1
Verunreinigungsgröße: μm ≤5

Maschinenspezifikation (ausgewählte Parameter pro Modell)
Parameter / Werte-Spalten: VF-10 | VF-20 | VF-30 | VF-50 | VF-100
Kapazität, Liter/Stunde: 600 | 1200 | 1800 | 3000 | 6000
Heizleistung, kW: 9 | 15 | 24 | 36 | 60
Gesamtleistung, kW: 11 | 17 | 26 | 39 | 65
Stromversorgung: Vollständig anpassbar
Einlassdurchmesser, mm: 25 | 25 | 25 | 32 | 40
Auslassdurchmesser, mm: 25 | 25 | 25 | 32 | 40
Abmessungen (ohne Anhänger) Länge, mm: 1300 | 1400 | 1400 | 1400 | 1550
Abmessungen (ohne Anhänger) Breite, mm: 900 | 900 | 900 | 900 | 1550
Abmessungen (ohne Anhänger) Höhe, mm: 1300 | 1300 | 1300 | 1700 | 1850
Gewicht (ohne Anhänger), kg: 300 | 330 | 350 | 400 | 650

Betriebsbedingungen & Hinweise
Spannungsoptionen: 380 V (50 Hz), 380 V (60 Hz), 400 V (60 Hz), 415 V (50 Hz), 415 V (60 Hz), 220 V (60 Hz), 460 V (60 Hz) usw. Ausgelegt für den Betrieb in Umgebungstemperaturen von -20 °C bis 55 °C.

Verfügbare Ausführungen

• Feststation, mobile Ausführung auf vier Rädern, mobile Ausführung mit Anhänger
• Standardgehäuse, Regal-abdeckende Ausführung und explosionsgeschützte Ausführung
• Verfügbar in verschiedenen Farben

Weitere Bezeichnungen
Vakuum-Entwässerer; Vakuum-Reinigungssystem; Öl-Entgasung; Regeneration; Recycling

Technische Daten

• Brand Name: Sino-NSH
• Serie: VF
• Behandeltes Öl: Isolieröl (Transformatorenöl)
• Funktion: Entwässerung, Entgasung, Entfernung von Verunreinigungen
• Durchflussrate: 600–6000 L/h (modellabhängig)
• Beispiel Stromversorgung: 380 VAC / 3 Phasen / 50 Hz (oder anpassbar)
• Lieferzeit Beispiel: 10 Arbeitstage
• Lieferfähigkeit Beispiel: 50 Sets pro Monat
